Mini caméra thermique MLX90640 Grove 114020141 à interface I2C
- Nouveau
Dont 0,04 € d'eco-participation déjà incluse dans le prix
Basé sur un capteur MLX90640, ce module Grove s'apparente à capteur thermique capable de mesurer la chaleur d'un obstacle (-40 °C à +300°C) à distance via une lecture infrarouge avec une précision de ±1,5 °C (sur un angle de vision de 55°).

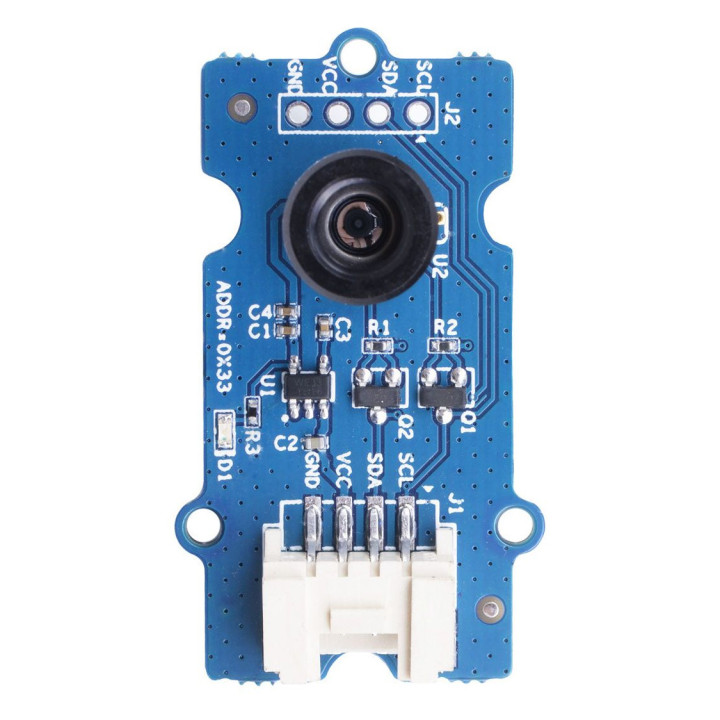

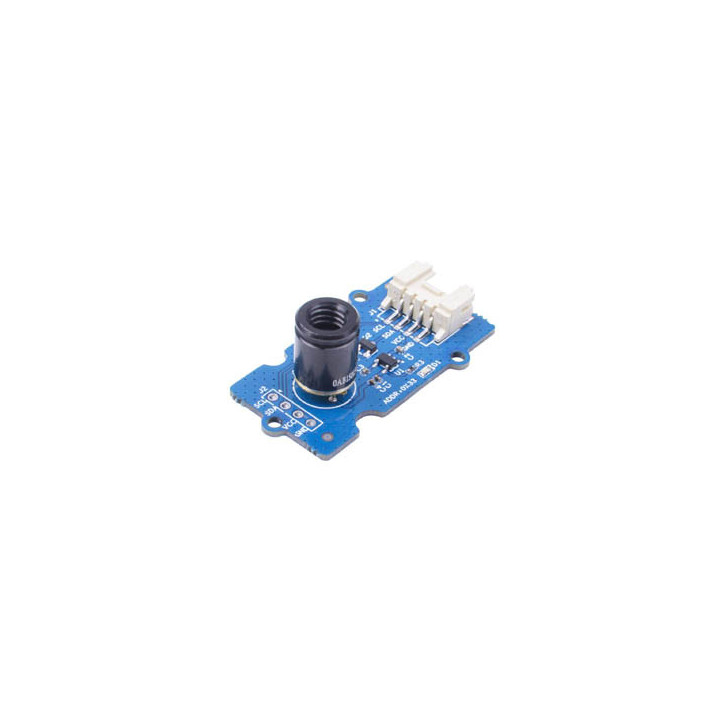

Le module Grove mini caméra thermique 114020141 ( Thermal Imaging Camera / IR Array ) basé sur un MLX90640 est une caméra thermique à matrice infrarouge de 32 × 24 pixels, dotée d’un champ de vision de 55° × 35°. Elle permet de générer des “images thermiques” dynamiques et de détecter les températures des objets à distance dans son environnement avec précision.
Ce module Grove de chez Seeed Studio est basé sur un capteur MLX90640 (version avec angle de vision 55°x35°). Ce dernier vous permettra de mesurer à distance, la température d'une zone, d'un objet, d'un obstacle, de corps, de surfaces, etc... en temps réel via une interface I2C à l'aide d'un microcontrôleur.
Attention, contrairement aux autres modules Grove, ce modèle est livré SANS CORDON. Il vous faudra donc penser à ajouter un cordon (différentes longueurs proposées en option).
Caractéristiques du module Grove 114020141 :
- Alimentation: 3Vcc à 5Vcc
- Résolution: 32x24
- Consommation: 18 mA
- Angle de vision (FOV): 55°x35°
- Plage de mesure: -20°C à +300°C
- Température d'utilisation: -40°C à +300°C
- Précision: ±1,5°C
- Taux de rafraichissement : 0.5Hz à 64 Hz
- Compatible Grove
- Interface: I2C (adresse par défaut 0x33)

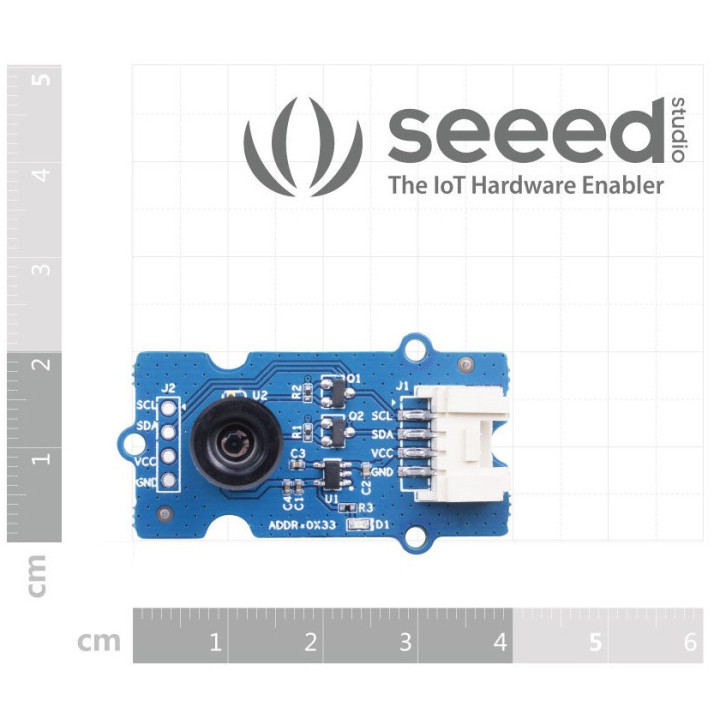

- Dimensions: 40 x 20 x 9,6 mm
- Poids: 10 g
Fonctionnement & intégration:
La caméra fonctionne via l’interface I²C : les données de température pour chaque pixel sont lues par le microcontrôleur hôte (Arduino, ESP32, Raspberry Pi, STM32, etc.). Un circuit de conversion de niveau est intégré pour assurer la compatibilité entre signaux 3,3 V et 5 V. Elle peut produire des “cartes thermiques” en temps réel si l’application génère une mise en correspondance des valeurs de température en couleurs ou niveaux de gris.
Applications possibles :
• Caméras thermiques de surveillance (non intrusive)
• Détection de surchauffe sur circuits imprimés, capteurs, éléments électroniques
• Projets robotiques / drones pour imagerie thermique
• Domotique (ordre de grandeur de température)
• Études scolaires / prototypage de systèmes de vision infrarouge
Avantages :
• Module compact, simple à intégrer dans l’écosystème Grove
• Grande plage de température, bon compromis pour de nombreuses applications
• Interface standard (I²C), facile à piloter avec de nombreuses plateformes
• Fréquence de rafraîchissement configurable
Du fait de sa compatibilité Grove, le module sera très facilement raccordable depuis une platine Shield intermédiaire. Les platines shield compatibles avec ce module sont disponibles en option au bas de la page. Le module sera destiné à être raccordé à ces platines via un cordon à ajouter.
Exclusivité Lextronic
En achetant ce module Grove chez Lextronic, vous recevrez gratuitement un jeu de support qui vous permettra de le fixer sur une base de travail additionnelle (proposée en option au bas de la page).
De formes et de formats divers (conception Lextronic déposée), ces supports (appelés R.I.P) sont très largement plébiscités par le monde éducatif (collèges, lycées, écoles d'ingénieurs...). Ils vous permettront de clipser en un instant vos modules Grove en position horizontale ou verticale sans avoir à visser ces derniers. Vous disposerez dès lors d'une base de travail sans équivalent vous permettant d'uniformiser, de rationaliser et de transporter vos montages.
Ne commandez plus vos modules Grove n'importe où... Ayez le réflexe Lextronic pour recevoir gratuitement votre support R.I.P avec ce dernier !
Vous avez déjà commandé vos modules Grove ailleurs ? Pas de panique... nous proposons également les supports R.I.P seul au détail en option au bas de la page.
- Datasheet du module
