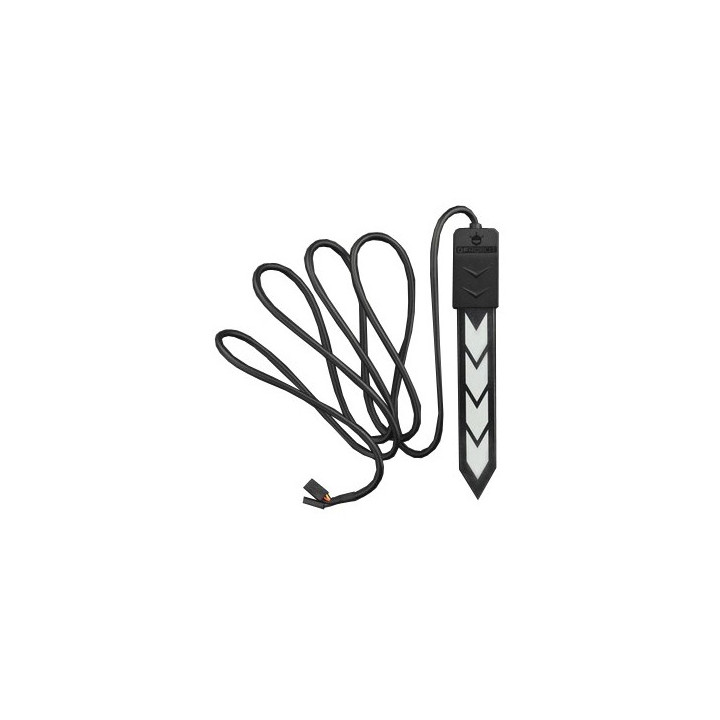

Capteur capacitif d'humidité du sol SEN0308

Ce capteur étanche à sortie analogique est basé sur les changements de capacité. Ce dernier intègre un étage de régulation 3,3 V (il pourra être utilisé aussi bien avec des microcontrôleurs dotés d'un niveau logique 5 Vcc (type Arduino®, PIC, AVR, etc...) que 3,3 Vcc (comme la carte micro:bit, les ESP32, etc...).

Il sera donc tout indiqué pour déterminer par exemple si votre plante à besoin d'être arrosée ou non en fonction de la présence d'humidité dans son pot.

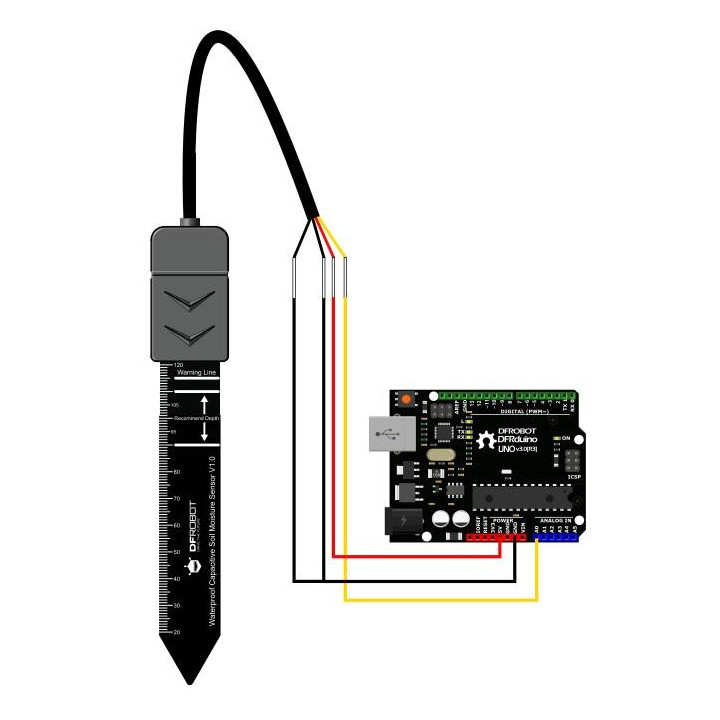

Exemple d'utilisation (Carte Arduino®, shield Gravity, afficheur et autres connecteur et câble non inclus)


Le capteur est équipé d'un câble de raccordement avec connecteurs femelles (3 plots et 1 plots) au format Gravity, ce qui vous permettra de le raccorder directement (si besoin) sur les Shields d'extension Gravity (proposés en option)

Il vous suffira ensuite de planter le capteur dans le sol pour détecter la présence d'humidité.

Il est important de noter que ce capteur permet uniquement de capter la présence d'humidité sur la hauteur des électrodes, mais pas la quantité d'humidité.

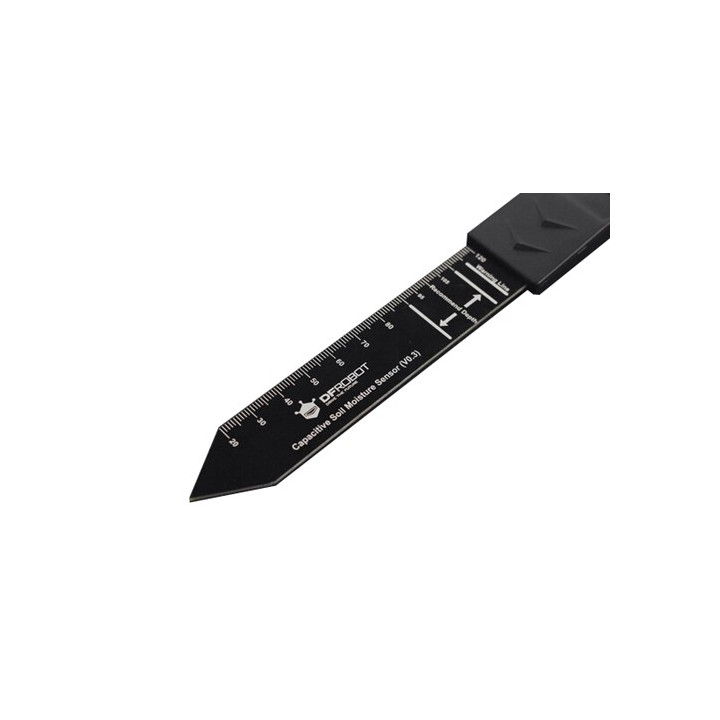

Lorsque l'humidité remonte du sol (terre humide), la valeur de la tension de sortie du capteur diminue et inversement lorsque l’humidité descend (terre sèche), la valeur de la tension de sortie du capteur augmente. Une règle graduée sur l'une des faces du capteur permet d'étalonner la mesure plus facilement.

Note: si vous souhaitez utiliser ce capteur avec une Raspberry Pi (non incluse) il faudra prévoir un module convertisseur ADC additionnel


Caractéristiques:

• Capteur capacitif
• Etanche et résistant à la corrosion
• Alimentation: 3,3 Vcc ou 5,5 Vcc
• Sortie analogique: 0 à 2,9 Vcc
• Cordon avec connecteur Gravity (3 plots et 1 plot femelles 2,54 mm)
• Avec graduation
• Dimensions: 175 x 30 mm
• Poids: 15 g

Note: Ce capteur est uniquement dédié pour les besoins de l'apprentissage à la programmation et l'évaluation. Il n'est pas conçu, ni prévu pour être intégré au sein d'une application de surveillance de niveau d'eau au sein d'un bâtiment.
