Module Color 7 click

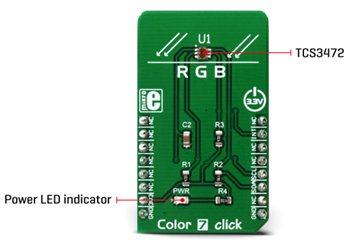

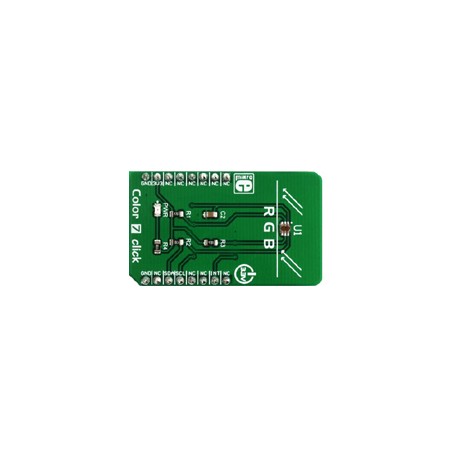

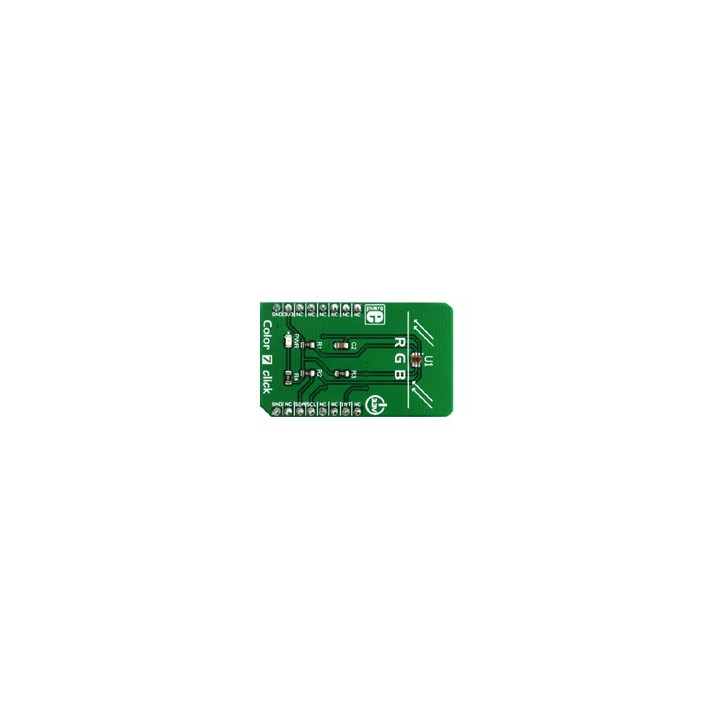

Ce module Click Board vous permettra de détecter des couleurs grâce à un capteur TCS3472. Il pourra détecter la composante rouge, verte, bleu et une couleur claire d'un objet avec une sortie de données sur 16 bits en I2C.

Le capteur TCS3472 utilisé s'apparente à un convertisseur couleur -> données numériques ui dispose d'une matrice photosensible 3x4 éléments et d'un filtre IR (qui réduit l'influence de la composante IR du spectre lumineux) permettant par exemple une utilisation derrière une vitre foncée ou pour détecter la lumière ambiante (ALS).





Le module se pilotera par le biais d'un bus de communication I2C™ depuis votre microcontrôleur.

Des exemples de programmes dédiés aux ARM, AVR, dsPIC30/33 & PIC24, PIC, PIC32 et FT90x avec les compilateurs "C" (mikroC), "BASIC" (mikroBasic) et "PASCAL" (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.






Caractéristiques:
- Capteur: TCS3472
- Convertisseur ADC 16 bits
- Avec filtre IR
- Alimentation: 3,3 V
- Interface: I2C
- Compatible mikroBUS
- Dimensions: 42,9 x 25,4 mm
- Poids: 14 g


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
