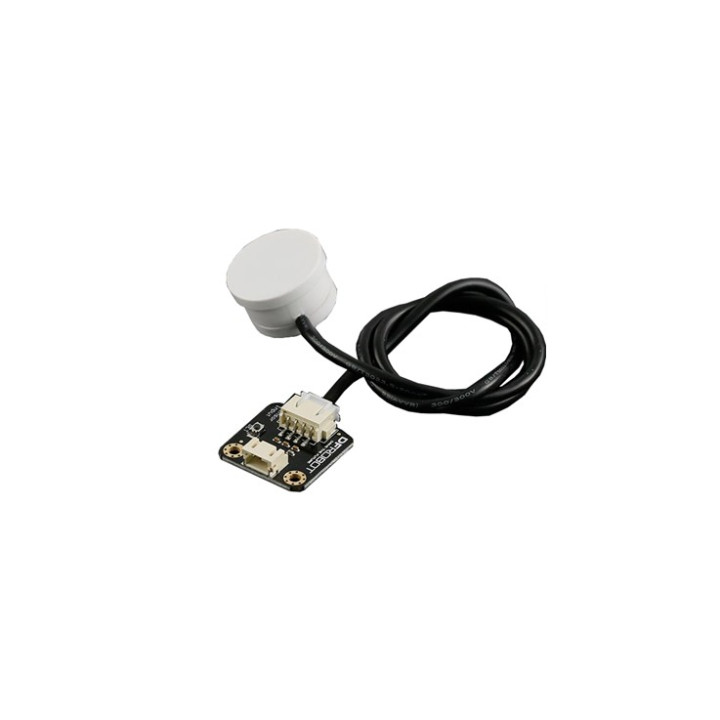

Capteur de niveau d' eau sans contact Images
Ce capteur de niveau d'eau expérimental vous permettra de détecter le niveau d'un liquide sans contact au travers une paroi (13 mm max.) non métallique par détection capacitive. Sortie numérique raccordable sur un Arduino (non inclus).
Basé sur un XKC-Y25-T12V, ce capteur vous permettra depuis un module Arduino ou compatible (non inclus) de détecter la présence d'un liquide sans contact au travers une paroi non métallique (de 0 à 13 mm max. suivant matériaux).
Idéal pour détecter le niveau d'un liquide sans usure du capteur à long terme puisque ce dernier n'est pas directement en contact avec le liquide.
Exemple de réalisation (récipient, liquide et module compatible Arduino non inclus)
Ce dernier est livré avec une mini platine d'interface compatible Gravity dotée d'un bouton poussoir permettant le réglage de 4 sensibilités
Caractéristiques:
- Alimentation: 5 à 24 Vcc
- Consommation: 5 mA
- Niveau de sortie: 0V (niveau bas) - Vcc (niveau haut)
- Sortie numérique: tout ou rien
- Connexion: 3 broches femelle pas 2.54 mm (compatible Gravity)
- Matériaux du capteur: ABS (IP67)
- Dimensions: 28 x 28 mm
Ce capteur expérimental est exclusivement destiné pour un usage ludique dans le cadre d'expérimentations avec de l'eau douce froide. Ce dernier n'est pas conçu pour un usage industriel, ni autorisé pour être utilisé avec des liquides chauds, ni avec des liquides d'origine alimentaire (pour humain ou animaux), ni dans des piscines, ni des puits, ni avec des carburants, ni avec des liquides explosifs ou inflammables.
