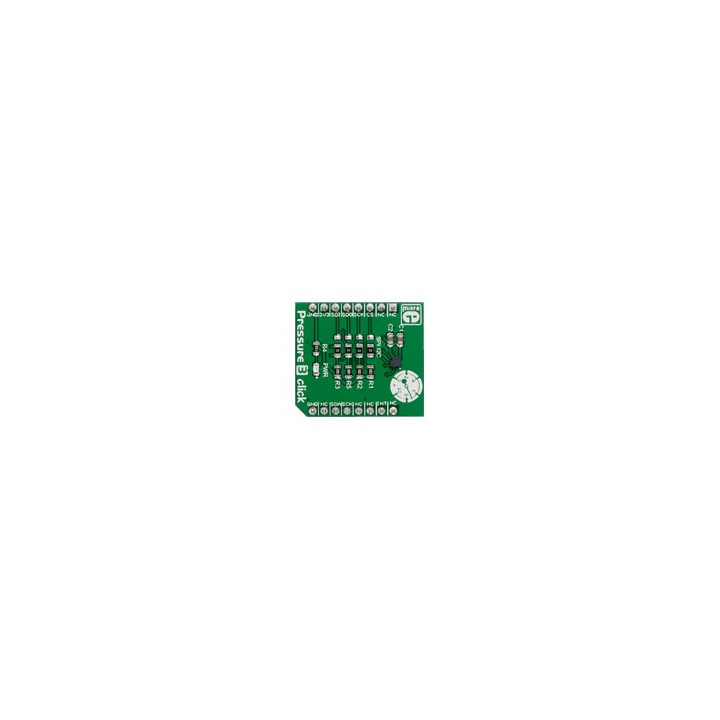

Capteur de pression Pressure 3 Click

    Capteur de pression Pressure 3 Click
    MIKROE-2293
    Disponible
    24,00 € TTC
    20,00 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Ce module Click Board à base de DPS310 vous permettra de mesurer les pressions (300 à 1200 hPa) avec une résolution relative de 0,06 hPa. Il est conçu pour s'interfacer avec votre microcontrôleur via une liaison I2C™ ou SPI.

    Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



    Ce dernier est doté d'une résolution dur 24-Bits. Mémoire FIFO pouvant mémoriser jusqu'à 32 mesures

    Des exemples de programmes dédiés aux ARM™ et FT90x avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


    Module


    Le module est destiné à être alimenté sous une tension de 3,3V.

    Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

    Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

    A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


    Du code source pour vos modules Click™ Board !
    Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

    Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


    Libstock




    Nous proposons également ci-dessous une application avec un arduino™


    Raccordement du module sur la platine Mikroe-1581



    Enfichez le module MIKROE-2293 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2293 (si vous ne disposez pas de la platine d'interface MIKROE-1581).



    Schéma de câblage entre l'arduino et le module Click Board



    Programme Arduino



    /************************************************************************
    *
    * Test du module "Pressure 3 Click"
    *
    *************************************************************************
    * Un tableau de 16 mesures de température et pression est affiché
    * dans le moniteur série
    *
    * Matériel
    * 1 Arduino Uno (A000066)
    * 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
    * 1 Module "Pressure 3 Click" (Réf.: MIKROE-2293 inséré sur le support N°1 du shield
    * ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
    * de la platine shield MIKROE-1581)
    * 1 Shifter Level TXB0108
    * Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
    *
    * Bibliothèque
    * 1. https://github.com/Infineon/DPS310-Pressure-Sensor
    *
    ************************************************************************/

    // Appel des bibliothèques
    #include <Wire.h>
    #include <Dps310.h>

    #define temp_mr 2
    #define temp_osr 2
    #define prs_mr 2
    #define prs_osr 2

    int valeur;

    Dps310 capteur = Dps310(); // création de l'objet capteur

    void setup(void)
    {
    Serial.begin(9600); // initialisation de la liaison série
    Wire.begin(); // initialisation du bus I2C
    capteur.begin(Wire, 0x76); // initialisation du capteur avec l'adresse 0x76
    valeur = capteur.startMeasureBothCont(temp_mr, temp_osr, prs_mr, prs_osr);
    }

    void loop()
    {
    unsigned char nb_echantillon_pression = 16;
    int32_t pression[nb_echantillon_pression];
    unsigned char nb_echantillon_temperature = 16;
    int32_t temperature[nb_echantillon_temperature];
    // acquisition des valeurs de température et de pression
    valeur = capteur.getContResults(temperature, nb_echantillon_temperature, pression, nb_echantillon_pression);
    // Affichage
    Serial.println();
    Serial.print(nb_echantillon_temperature);
    Serial.println(" echantillons de temperature mesures: ");
    for (int i = 0; i < nb_echantillon_temperature; i++)
    {
    Serial.print(temperature[i]);
    Serial.println(" °C");
    }

    Serial.println();
    Serial.print(nb_echantillon_pression);
    Serial.println(" echantillons de pression mesures: ");
    for (int i = 0; i < nb_echantillon_pression; i++)
    {
    Serial.print(pression[i]);
    Serial.println(" Pa");
    }
    delay(10000); // attente pour acquérir les mesures
    }


    Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

    Note d'application Click Board™ et Arduino™ (TOME 1)
    Note d'application Click Board™ et Arduino™ (TOME 2)
    Note d'application Click Board™ et Arduino™ (TOME 3)
    Note d'application Click Board™ et Arduino™ (TOME 4)
    Note d'application Click Board™ et Arduino™ (TOME 5)
    Note d'application Click Board™ et Arduino™ (TOME 6)
    Note d'application Click Board™ et Arduino™ (TOME 7)
    Note d'application Click Board™ et Arduino™ (TOME 8)
    Note d'application Click Board™ et Arduino™ (TOME 9)
    Note d'application Click Board™ et Arduino™ (TOME 10)

    Téléchargez également les fichiers sources de ces notes d'applications




    Les modules Click™ Board sont utilisés dans les établissements scolaires !
    Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

    En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


    TP Click Board & Arduino

    Ces différents TP sont composés:
    - d'une documentation technique
    - des programmes Arduino™
    - des schémas (sous Proteus)
    - des corrigés
