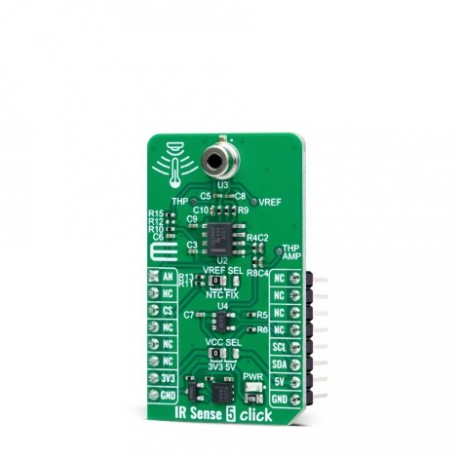

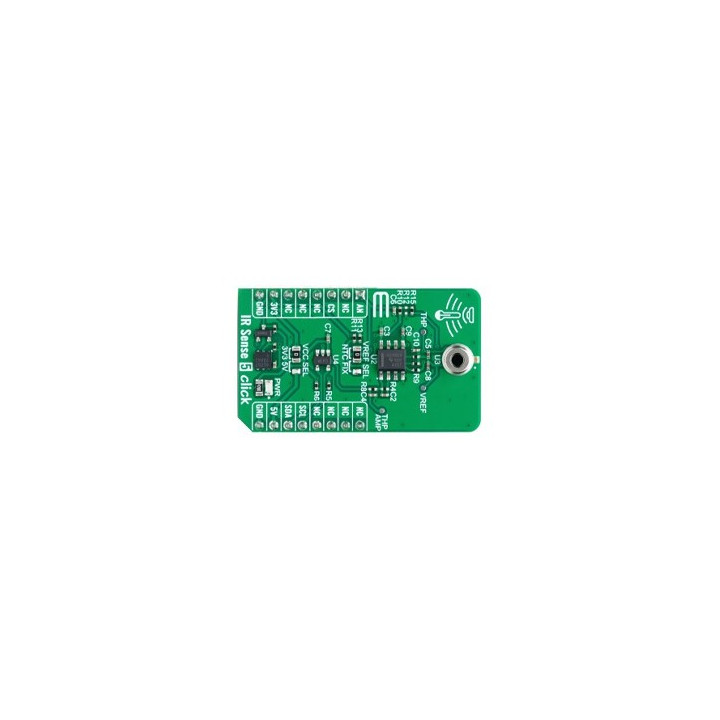

Capteur de température IR Sense 5 click MIKROE-6093

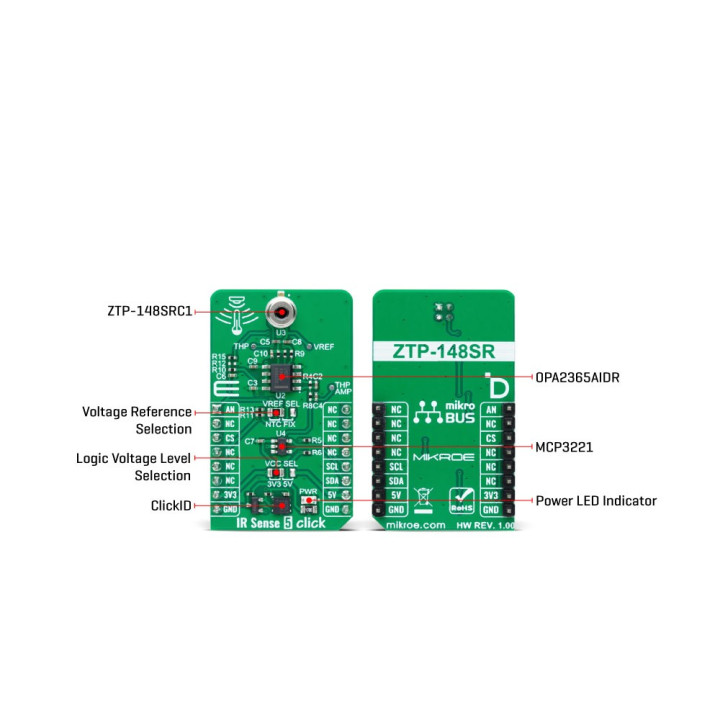

Brochage du capteur de température IR Sense 5 click MIKROE-6093

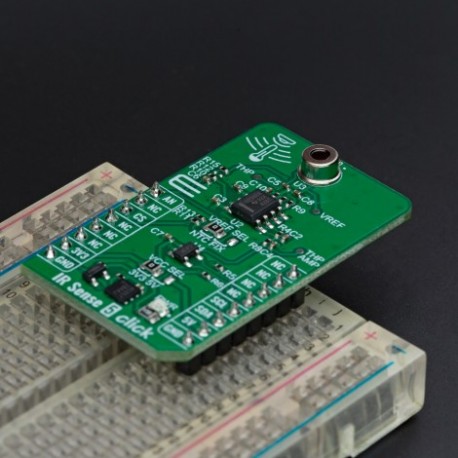

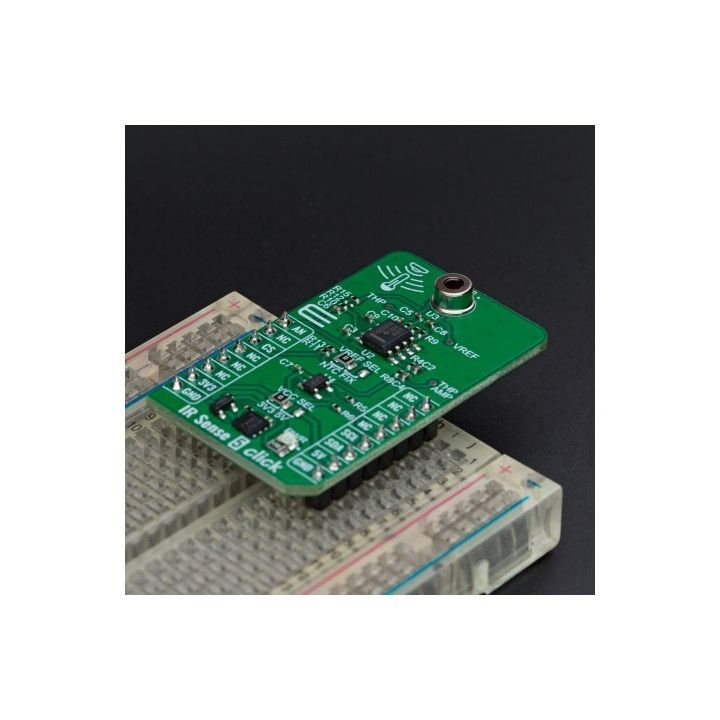

Exemple d'utilisation sur une bradboard du capteur de température IR Sense 5 click MIKROE-6093

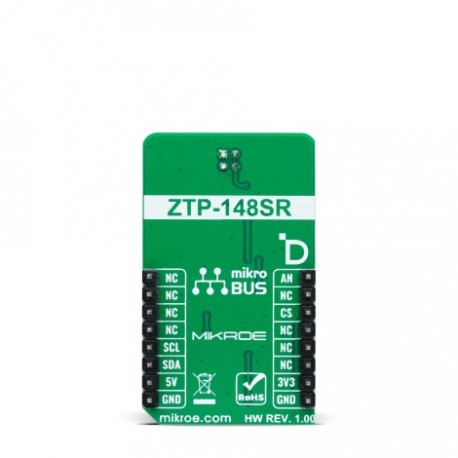

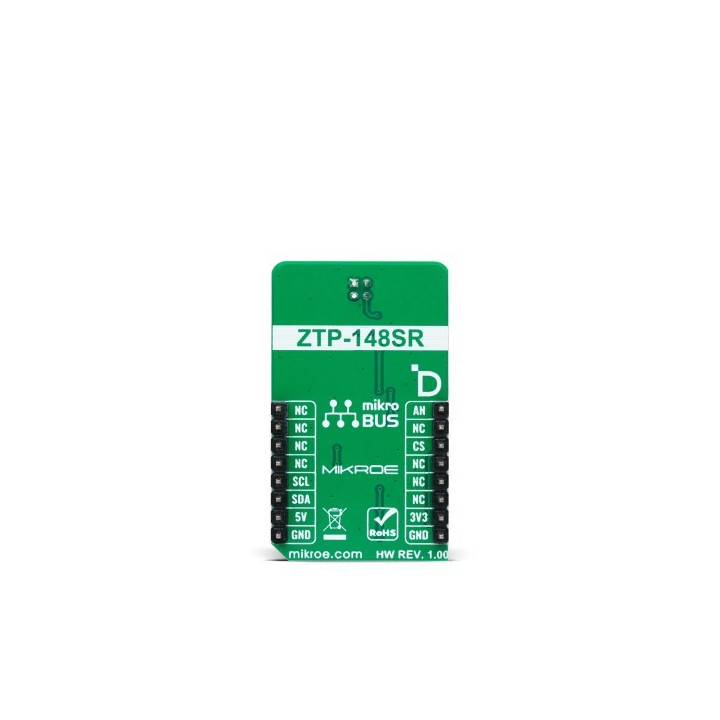

Vue arrière du capteur de température IR Sense 5 click MIKROE-6093

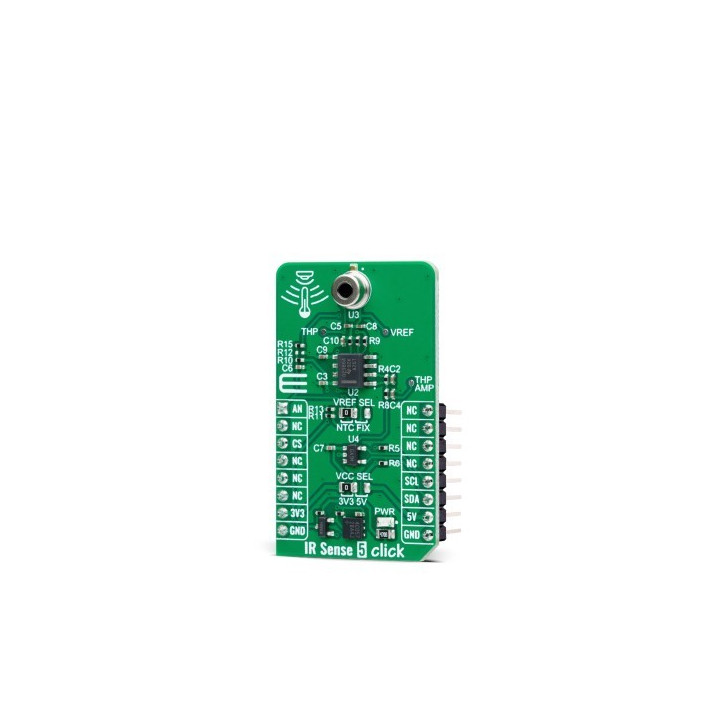

Vue de côté du capteur de température IR Sense 5 click MIKROE-6093
MIKROE-6093
Disponible
19,20 € TTC
16,00 € HT

Dont 0,01 € d'eco-participation déjà incluse dans le prix

Ce module click Board est équipé d'un capteur de mesure de température sans contact à courte portée de type ZTP-148SRC1.

Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



Le module IR Sense 5 Click MIKROE-6093 est basé sur le ZTP-148SRC1, un capteur IR à thermopile d'Amphénol. Ce capteur à thermopile infrarouge est conçu pour la mesure de la température de surface sans contact, offrant une réponse stable au rayonnement CC. Le ZTP-148SRC1 peut mesurer des températures de -20 à +100°C, avec une zone active de 0,7 x 0,7 mm² et un champ de vision (FoV) typique de 85 degrés.

Le capteur se compose d'éléments thermiques, d'un filtre IR plat et d'une thermistance pour la compensation de température, le tout logé dans un boîtier TO hermétiquement fermé. Ses applications typiques incluent la thermométrie humaine, la mesure de température sans contact, les appareils électroménagers tels que les climatiseurs, la détection de présence, les systèmes CVC, les applications automobiles et diverses autres utilisations.

Comme mentionné, le ZTP-148SRC1 est doté d'une thermopile haute sensibilité avec un temps de réponse rapide et d'une thermistance intégrée pour une compensation précise de la température ambiante. En tant que capteur à sortie analogique, il utilise l' OpAmp OPA2365AIDR pour amplifier la tension de sortie analogique de la thermopile.

Ce signal amplifié est ensuite numérisé via l'interface I2C à l'aide du convertisseur analogique-numérique MCP3221 . Cette carte dispose également d'une sélection de décalage de sortie réalisée via le cavalier VREF SEL. La sélection est faite entre une valeur de décalage fixe de 200 mV, générée par un diviseur de tension (résistances R11 et R13) ou à partir de la sortie de la thermistance du ZTP-148SRC1.

Ce décalage est crucial pour le conditionnement du signal, garantissant que la sortie du capteur se situe dans la plage optimale pour un traitement ultérieur et améliorant la précision des mesures en compensant les variations de température ambiante. En outre, la valeur de la thermistance peut être surveillée via la broche AN de la prise mikroBUS™.

La carte comprend également trois points de test pour les signaux du ZTP-148SRC1 : le signal brut de la thermopile sur TP2, la référence de tension sélectionnée sur TP3 et le signal amplifié de l'OPA2365AIDR sur TP1. Ces points de test permettent un prototypage et des tests cohérents.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™


Notes d'applications Click Board et Arduino

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


TP Click Board & Arduino

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
