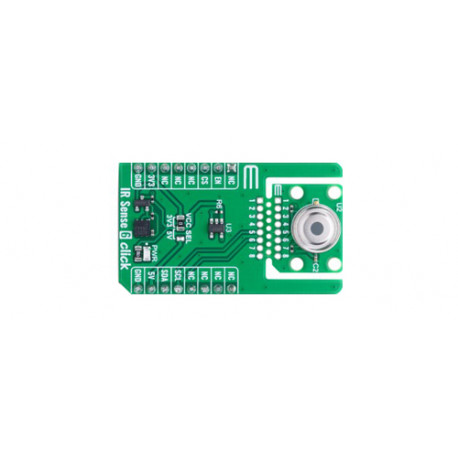

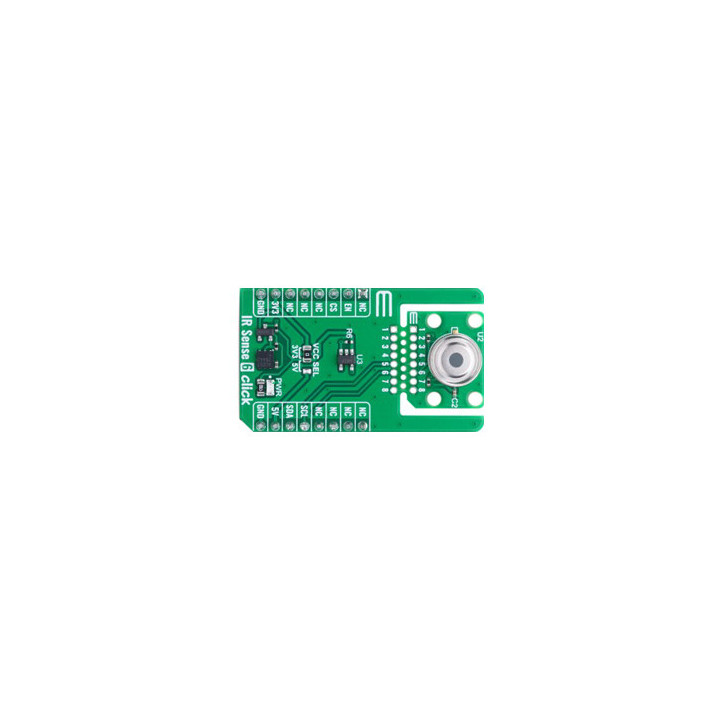

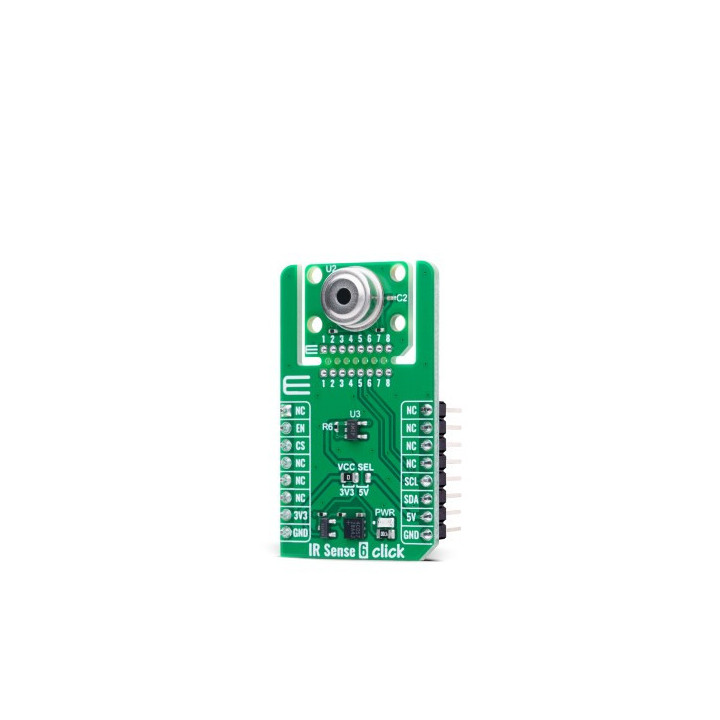

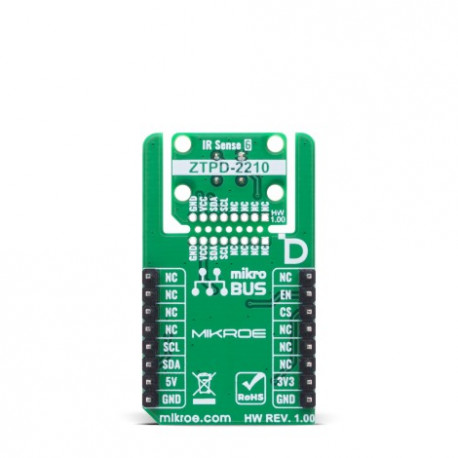

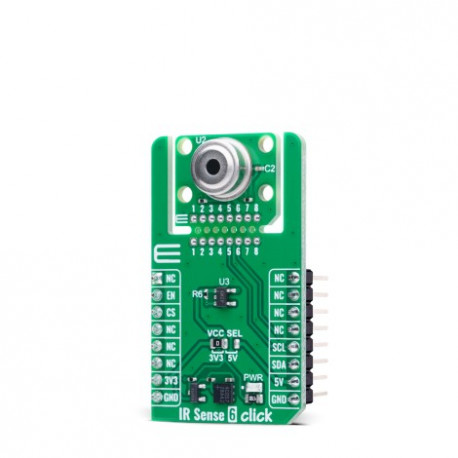

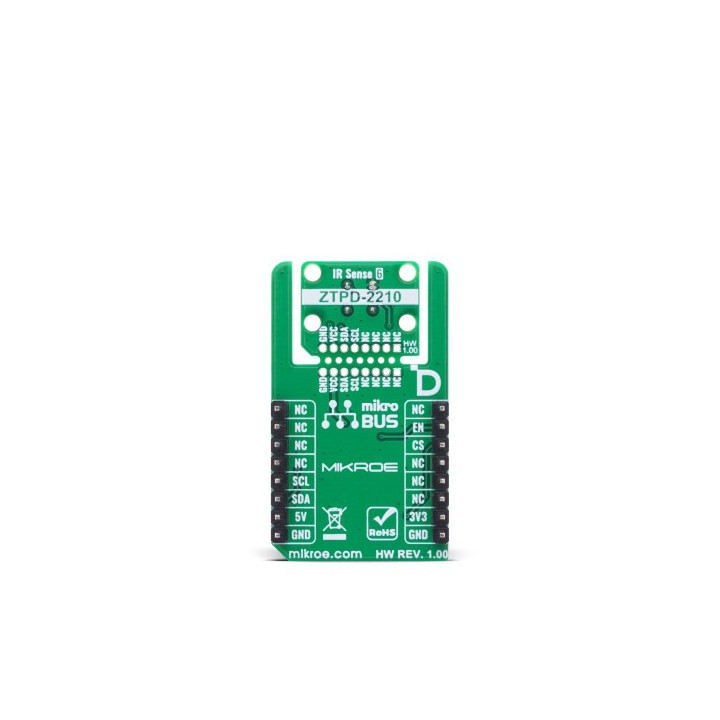

Capteur de température sans contact IR Sense 6 click MIKROE-6070

IR Sense 6 Click est une carte d’extension compacte conçue pour la détection de température sans contact et de haute précision. Cette carte intègre le capteur thermopile ZTPD-2210 d’Amphenol, qui fournit une sortie numérique entièrement calibrée. Le capteur prend en charge une plage de mesure de température allant de -20 °C à +100 °C et dispose d’une compensation de la température ambiante pour garantir des relevés fiables dans divers environnements. Il comprend également un mode veille configurable pour les applications à faible consommation d’énergie et offre un champ de vision de 90°, permettant une couverture étendue. Grâce au format innovant Click Snap de MIKROE, la carte permet une implémentation flexible ainsi qu’un fonctionnement autonome. IR Sense 6 Click est un excellent choix pour les thermomètres sans contact, la surveillance des cabines automobiles, les systèmes CVC (chauffage, ventilation, climatisation), les appareils électroménagers intelligents et la détection de la température corporelle dans le domaine médical.

IR Sense 6 Click est entièrement compatible avec le socket mikroBUS™ et peut être utilisée sur tout système hôte prenant en charge ce standard. Il est fourni avec les bibliothèques open-source mikroSDK, offrant une flexibilité incomparable pour l’évaluation et la personnalisation. Ce qui distingue ce module Click board™ est la fonction révolutionnaire ClickID, qui permet à votre système hôte de détecter et identifier automatiquement cette carte d’extension, ainsi que la fonction Click Snap, apportant un nouveau niveau de flexibilité et de facilité d’utilisation.

Comment fonctionne le capteur de température IR Sense 6 Click ?

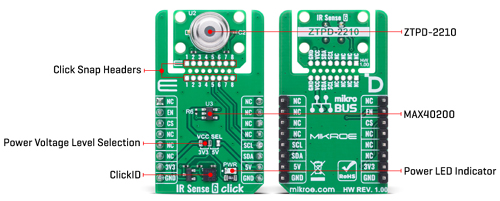

IR Sense 6 Click est basé sur le ZTPD-2210, un capteur thermopile d’Amphenol, conçu pour la détection précise de température sans contact. Ce capteur fournit une sortie numérique entièrement calibrée et couvre une plage de mesure de -20 °C à +100 °C, ce qui le rend adapté à une grande variété d’applications de surveillance de la température. Grâce à sa compensation intégrée de la température ambiante, le capteur garantit des mesures précises même dans des conditions environnementales fluctuantes. Il dispose également d’un mode veille configurable via des registres, permettant de réduire la consommation d’énergie dans les conceptions sensibles à l’efficacité énergétique. Son champ de vision optique s’étend sur environ 90° à 50 % de la sortie maximale, assurant une couverture large de la zone mesurée. IR Sense 6 Click constitue donc un excellent choix pour des applications telles que les thermomètres sans contact, le contrôle de la température dans l’habitacle automobile, les systèmes CVC (chauffage, ventilation, climatisation) des bâtiments, les appareils électroménagers intelligents (tels que fours à micro-ondes et réfrigérateurs). Il trouve également une utilisation précieuse dans le domaine médical, notamment pour la surveillance de la température corporelle humaine sans contact.

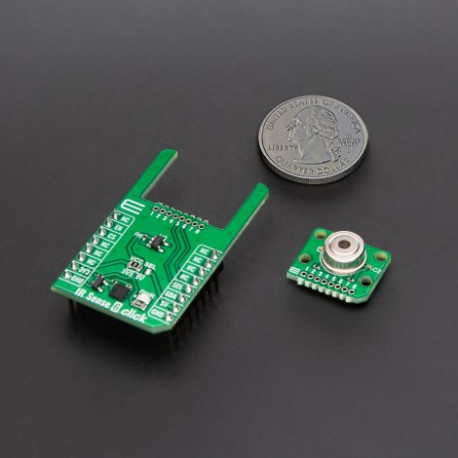

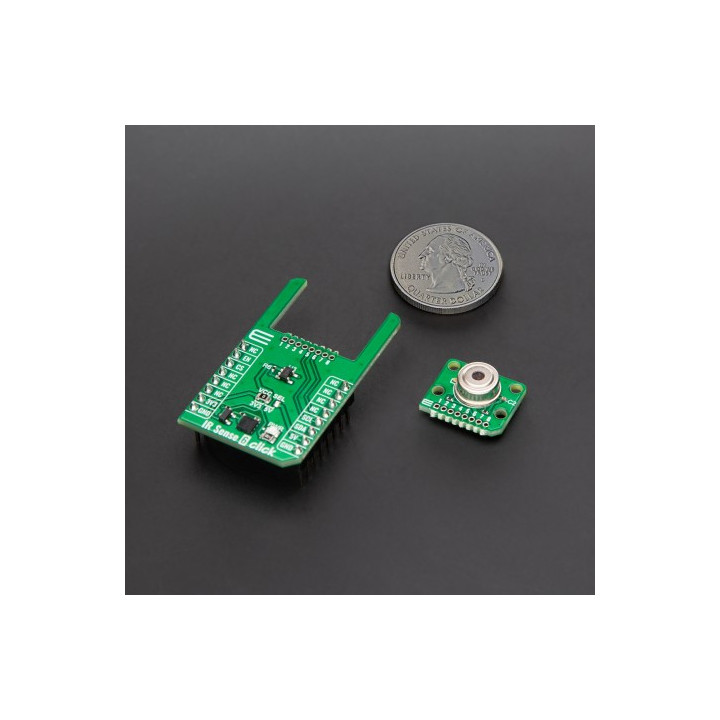

IR Sense 6 Click est conçu dans un format unique prenant en charge la nouvelle fonctionnalité introduite par MIKROE, appelée « Click Snap ». Contrairement à la version standardisée des Click boards, cette fonctionnalité permet de rendre la zone principale du capteur détachable en cassant le PCB, ouvrant ainsi de nombreuses nouvelles possibilités d’intégration. Grâce à la fonction Snap, le ZTPD-2210 peut fonctionner de manière autonome en accédant directement à ses signaux via les broches marquées 1 à 8. De plus, la partie Snap inclut un trou de fixation normalisé et fixe, permettant aux utilisateurs de sécuriser la carte Snap à l’endroit souhaité.

Ce Click board™ utilise une interface I²C avec des vitesses d’horloge allant jusqu’à 3,4 MHz, garantissant une communication rapide avec le microcontrôleur hôte.
En plus des broches de l’interface I²C, IR Sense 6 Click intègre une broche EN utilisée pour contrôler la diode idéale MAX40200, qui agit dans ce design comme un interrupteur d’alimentation. Lorsque la broche EN est activée, elle permet au MAX40200 de fournir l’alimentation au capteur présent sur la carte. Cette configuration assure une gestion optimisée de l’alimentation, en activant ou désactivant le capteur selon les besoins, une solution particulièrement utile pour les applications basse consommation et alimentées sur batterie.

Ce Click board™ peut fonctionner avec des niveaux logiques de 3,3 V ou 5 V, sélectionnables via le jumper VCC SEL. De cette façon, les microcontrôleurs compatibles 3,3 V comme 5 V peuvent utiliser correctement les lignes de communication. Il est également fournie avec une bibliothèque contenant des fonctions simples à utiliser ainsi qu’un code exemple, pouvant servir de référence pour un développement ultérieur.

Click Snap

Click Snap est une fonctionnalité innovante de nos cartes d’extension Click standardisées, conçue pour offrir une plus grande flexibilité et optimiser vos prototypes. En cassant simplement le PCB le long des lignes prédéfinies, vous pouvez facilement détacher la zone principale du capteur/CI/module, réduisant ainsi la taille, le poids et la consommation énergétique. idéal pour la phase finale de prototypage.

Caractéristiques:

- Type : capteur de température IR sans contact
- Alimentation: 3,3 à 5 VCC
- Capteur IR ZTPD-2210
- Interface : I2C
- Compatible : mikroBUS
- Fonctionnalités: Click Snap, Click ID
- Niveaux logiques: 3,3V et 5V
- Dimensions: 42,9 x 25,4 mm
- Poids: 18 g
