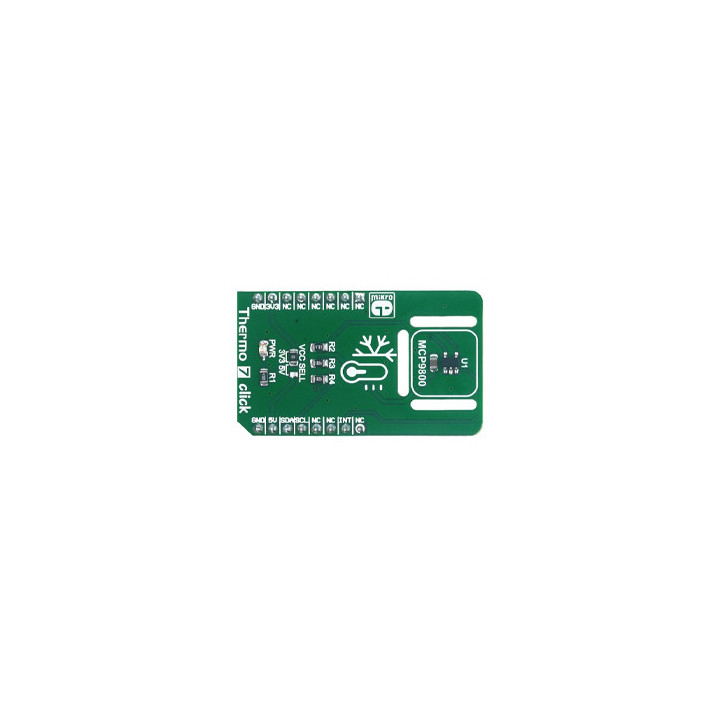

Capteur de température Thermo 7 click MIKROE-2979

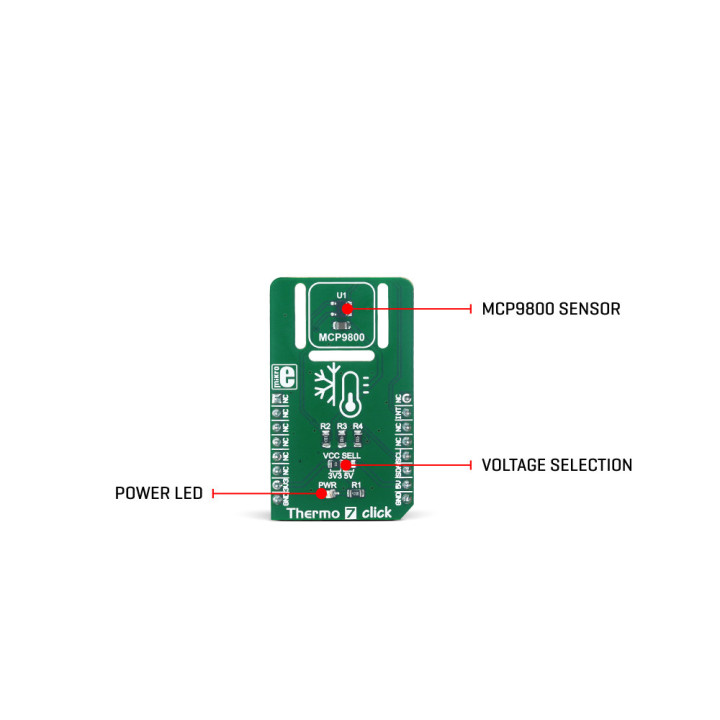

Détail du capteur de température Thermo 7 click MIKROE-2979
Vue de dessous du capteur de température Thermo 7 click MIKROE-2979

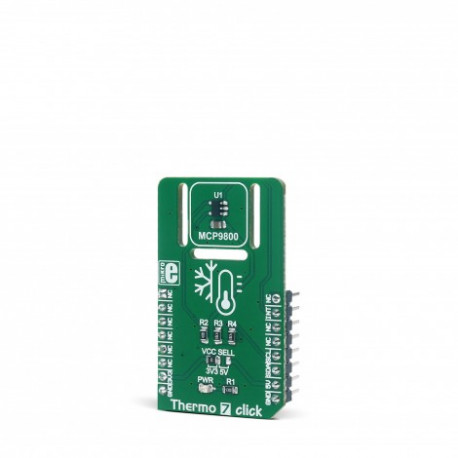

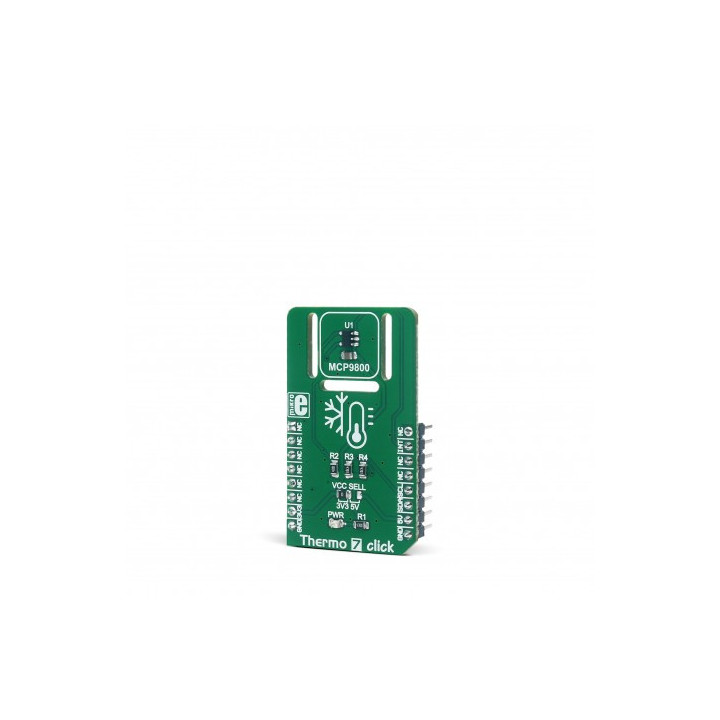

Vue de côté du capteur de température Thermo 7 click MIKROE-2979
Capteur de température Thermo 7 click MIKROE-2979
Détail du capteur de température Thermo 7 click MIKROE-2979
Vue de dessous du capteur de température Thermo 7 click MIKROE-2979
Vue de côté du capteur de température Thermo 7 click MIKROE-2979

Capteur de température Thermo 7 click MIKROE-2979

MIKROE-2979
Disponible
10,68 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


8,90 € HT

Ce module click Board est équipé d'un capteur de mesure de température ambiante précis et polyvalent de type MCP9800.

Le capteur utilisé sur ce module dispose d'une gamme de mesures comprise entre -55 °C et + 125 °C(avec une précision de ± 1 ° C dans la plage de -10 °C à + 85 °C).

Le capteur utilise une interface de communication compatible I2C / SMBus. Il existe quatre registres, utilisés pour régler la limite de température, l'hystérésis de température pour les événements d'interruption, le registre de configuration utilisé pour stocker tous les paramètres de fonctionnement et le registre en lecture seule qui contient les données de température échantillonnées.

Le signal analogique du capteur thermique est échantillonné par le convertisseur ADC sigma-delta, avec la résolution sélectionnable de 9, 10, 11 et 12 bits. La résolution d'échantillonnage affecte les tailles des échelons de température, ainsi que le temps nécessaire pour terminer la conversion. Les tailles de pas varient entre 0,5 ° C avec 30 ms de temps de conversion pour un échantillonnage 9 bits et 0,0625 ° C avec 240 ms de temps de conversion pour une résolution 12 bits. La résolution sélectionnable permet de faire un compromis entre la résolution et le temps de conversion, en fonction des exigences de l'application.

Le module est prévu pour être alimenté sous 3,3 V ou 5 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™


Notes d'applications Click Board et Arduino

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


TP Click Board & Arduino

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
