Capteur force Arduino GRLEX006 - Module de raccordement Images
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).

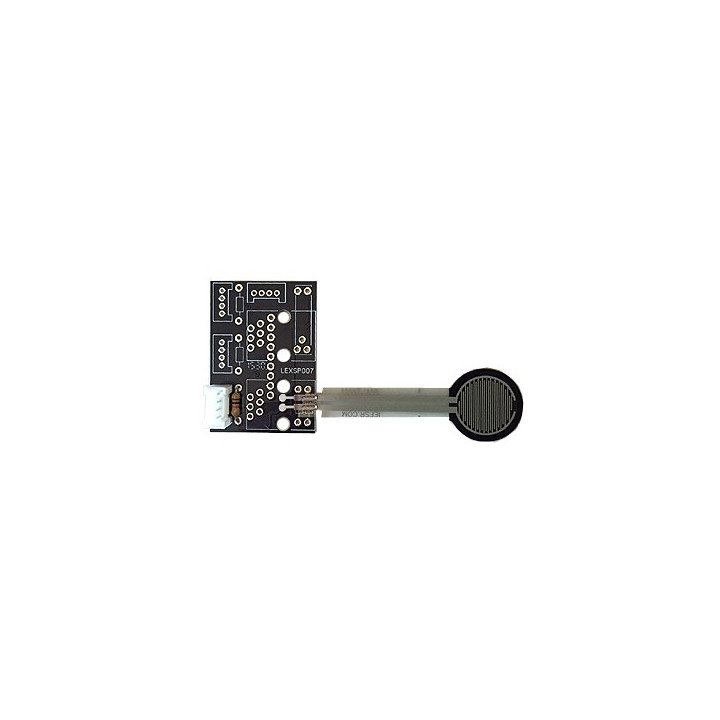

Ce module intègre un capteur de force qu'il vous sera possible de raccorder à une platine Arduino, Raspberry, BeagleBone Black, mbed, PHPoC ou CB210 au travers d'une platine "Shield" intermédiaire.
Ce dernier est accompagné d'une petite platine (livrée en kit) et d'un cordon qui vous permettra de pouvoir raccorder l'ensemble sur une plateforme arduino, Raspberry, mbed, PHPoC, BeagleBone Black ou CB210 au moyen d'une platine intermédiaire.
Ci-dessus un exemple de raccordement sur une base arduino (l'arduino et la platine SLD1099P ne sont pas livrés avec le capteur de force - Ils devront être achetés séparément).
Montage du module:
Le montage du module est très simple. Commencez par souder la résistance de 10 Kohms, puis le connecteur Grove comme indiqué sur le schéma ci-dessous.
Soudez ensuite le capteur de force. Attention l'opération de soudure doit être aussi courte que possible afin de ne pas endommager la limande souple du capteur. De même, il est important de ne pas plier la limande souple au delà d'un certain point sans quoi celle-ci risque de casser (non pris en compte par la grantie).
Il ne vous reste plus qu'à raccorder le capteur à la platine et le cordons Grove à la platine platine "Grove Base" (laquelle n'est pas livrée de base).
Utilisez le schéma ci-dessus pour le repérage du cordon vis à vis des connecteurs de la platine "Grove". Enfichez ensuite la platine "Grove" sur votre arduino.
Test du module:
Saisissez le programme ci-dessous. Ce dernier va vous permettre de récupérer la valeur de la tension (générée par la variation de la résistance du capteur de force) via le port de conversion "Analogique/Numérique" P1 de l'arduino. Téléchargez et exécutez le programme dans l'arduino. Puis lancez de moniteur dans l'IDE de l'aduino (icône avec la petite loupe en haut à droite). Dès lors, vous obtiendrez l'affichage de la tension sur l'écran de votre PC. Appuyez sur le capteur de force pour voir la variation de la tension sur l'écran de votre PC.
