Capteur expérimental fréquence cardiaque Heart 8 Click MIKROE3218

Découvrez le Capteur cardiaque Heart 8 Click MIKROE3218, une solution compacte et innovante conçue pour la surveillance expérimentale de la fréquence cardiaque et l'intégration dans des appareils connectés.

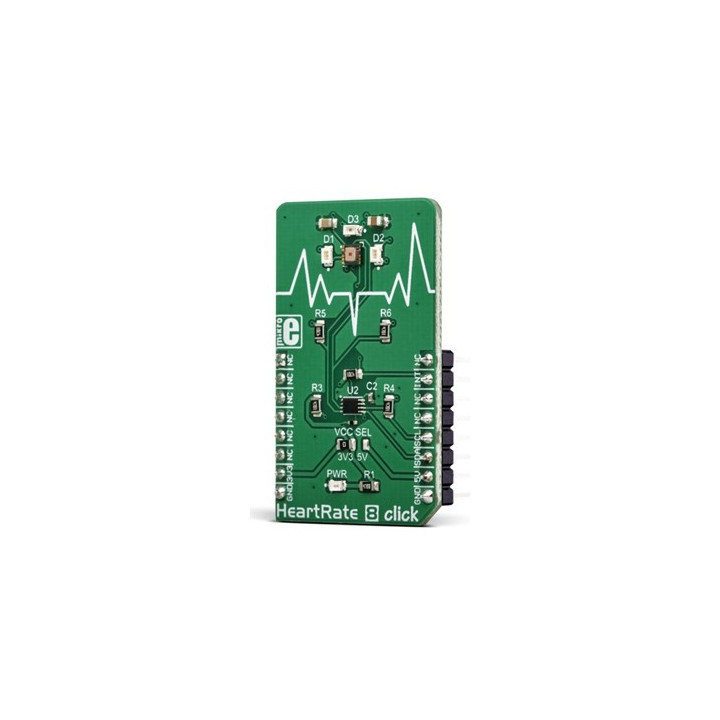

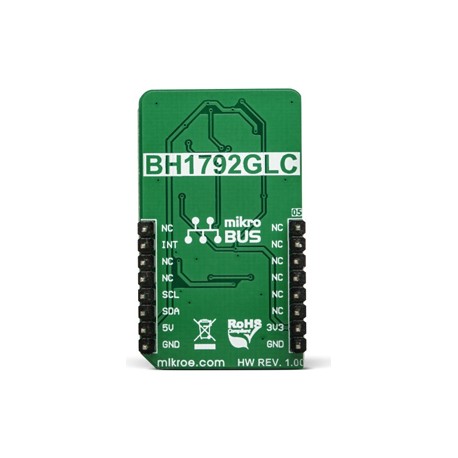

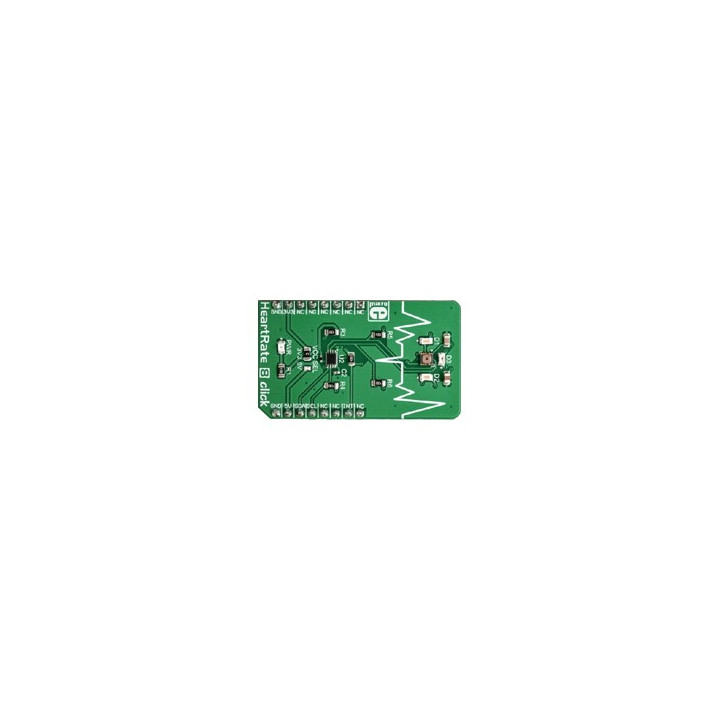

Le Heart Rate 8 Click est une carte Click™ dotée d'un biocapteur optique, spécialement conçue pour la surveillance de la fréquence cardiaque (HRM). Cette carte utilise un capteur spécialisé intégrant trois pilotes de LED et deux éléments photosensibles, sensibles à la lumière verte et infrarouge (IR). La lumière verte est couramment utilisée pour mesurer la dilatation des vaisseaux sanguins. Par conséquent, le Heart Rate 8 Click est équipé de deux LEDs vertes, pilotées par le BH1792GLC, un capteur intégré monolithique pour la surveillance de la fréquence cardiaque, ainsi que d'une LED IR supplémentaire, utilisée pour détecter le contact du doigt.

Le Heart Rate 8 Click est une solution idéale pour le développement de divers appareils portables liés à la santé, tels que les montres connectées, les smartphones, les tablettes et d'autres applications nécessitant un format compact.

Il est fourni avec le logiciel mikroSDK™ ainsi qu'une bibliothèque contenant toutes les fonctions nécessaires. La carte Click™ est livrée sous la forme d'un prototype entièrement testé et approuvé, garantissant un dispositif fiable et prêt à être utilisé sur une carte de développement.

Surveillance de la fréquence cardiaque (HRM)

Lorsque le sang circule dans les capillaires, ces derniers se dilatent et se contractent, modifiant leur indice de réflectance lumineuse. Cette variation constitue la base du photo-plethysmogramme (PPM), une méthode utilisée pour mesurer le volume d'un organe, ici les vaisseaux sanguins. Le signal de fréquence cardiaque est calculé en fonction des variations de lumière verte réfléchie, captées par l'élément photosensible (PD). Le Heart Rate 8 Click permet de réaliser des lectures HRM simplement en plaçant l'index sur le capteur optique.

Fonctionnement

Le Heart Rate 8 Click est équipé du BH1792GLC, un capteur monolithique intégré de ROHM Semiconductor, spécialement conçu pour les mesures PPM. Grâce à son haut niveau d'intégration et à sa faible consommation d'énergie, il convient parfaitement aux dispositifs IoT portables. En tant que carte Click™, il permet une évaluation facile ainsi qu’un développement rapide d’applications et de micrologiciels.


Modes de mesure

• Données prêtes (mesure terminée).
• Dépassement du seuil IR.
• Événement de type "watermark" lorsque le buffer FIFO est presque plein.

Deux ensembles de quatre registres de sortie contiennent les données de mesure sur 16 bits, sous forme de deux mots de 8 bits. Ces données sont accessibles via l’interface standard I2C. Le datasheet du BH1792GLC décrit les algorithmes nécessaires au traitement des mesures. Cependant, la carte Click™ est accompagnée d'une bibliothèque qui permet d'effectuer des mesures avec un minimum d’efforts.

Le faible nombre de composants externes requis par le capteur BH1792GLC laisse suffisamment d’espace sur la carte Click™ pour intégrer le circuit PCA9306, un traducteur de niveau I2C bien connu. Cela permet au Heart Rate 8 Click d’être compatible avec de nombreux MCU fonctionnant avec des niveaux logiques de 3,3 V ou 5 V.

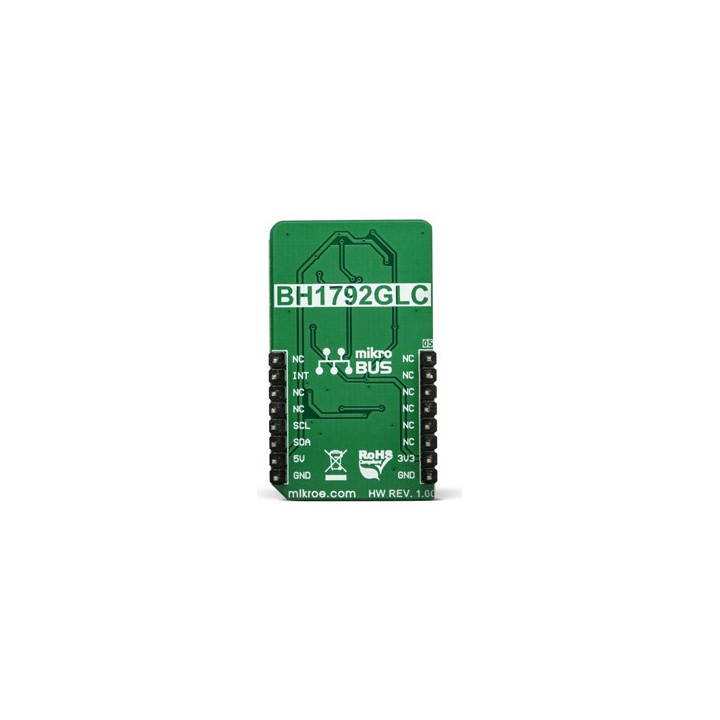

Caractéristiques:

• Interface: I2C
• Capteur: BH1792GLC
• Compatible: mikroBUS™
• Tension d'entrée: 3,3V / 5V
• Dimensions: 42,9 x 25,4 mm
• Poids: 19 g

AVERTISSEMENT: Le module MIKROE-3218 n'est PAS DESTINÉ À DES FINS MÉDICALES ni de diagnostic, ni de traitement ou ni de prévention d'une quelconque maladie. Les mesures et statistiques sont destinées uniquement à des fins éducatives et informatives. S'il est important de connaître votre pouls, consultez un médecin ou un professionnel de santé.
