Capteur infrarouge MOTION Click Board

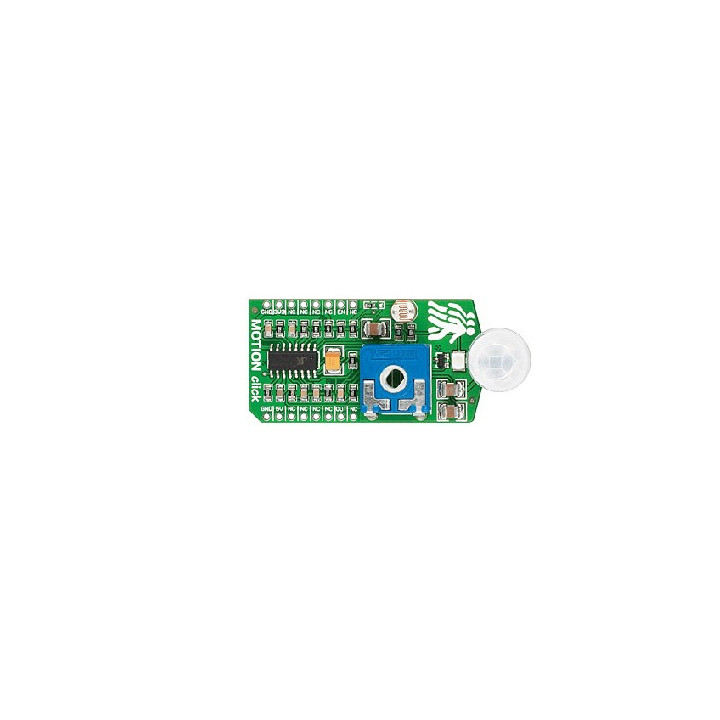

Ce module Click Board pour usage intérieur  intègre un capteur infrarouge passif (PIR500B + étage BIS001) capable de détecter le déplacement d'un humain (ou d'un animal suivant sa taille) jusqu'à une portée max. de 4 m.

La portée est réglable via un potentiomètre. Le module est architecturé sur la base d'un capteur pyroélectrique PIR500B associé à un circuit BIS0001 PIR ainsi que d'une photorésistance LDR (permettant un mode de détection de nuit uniquement).

Ce module est uniquement destiné à être utilisé en intérieur pour des applications de prototypage et d'évaluation.

Le module s'interface avec une liaison SPI. Des exemples de programmes dédiés aux microcontrôleurs PIC, PIC32™, AVR et ARM™ avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.





Le module s'alimente en 3,3 V seulement.

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1589 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1589 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Motion Click"
*
*************************************************************************
*
* La détection d'une personne provoque l'affichage d'un message
* dans le moniteur série et 5 flashs rouges sur le module 4x4 RGB Click.
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Motion click" (Réf.: MIKROE-1589) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
*
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/adafruit/Adafruit_NeoPixel
*
************************************************************************/

// Affectation des broches

#define sortie 16 // DIN du module 4x4 RGB
#define nb_led 16 // le module 4x4 RGB comporte 16 led

#include <Adafruit_NeoPixel.h> // appel de la bibliothèque
Adafruit_NeoPixel module = Adafruit_NeoPixel(nb_led, sortie, NEO_GRB + NEO_KHZ800); // création de l'objet module

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
module.begin(); // initialisation de module
}

void loop()
{
attachInterrupt(0, alarme, RISING); // attache l'interruption externe n°0 à la fonction alarme
}

void alarme()
{
detachInterrupt(0); // inhibition des interruptions
Serial.println("Intrusion !!! "); // affichage du message
for (int i=0; i<5; i++)
{
for(int t=0; t< 16; t++) // allumage successif des 16 led
{
module.setPixelColor(t, 128, 0, 0);
}
module.show(); // rafraichissement des led
delay(300);
for(int t=0; t< 16; t++) // extinction successif des 16 led
{
module.setPixelColor(t, 0, 0, 0);
}
module.show(); // rafraichissement des led
delay(300);
}
}
