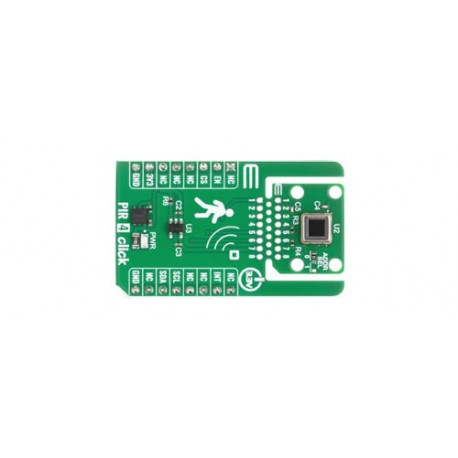

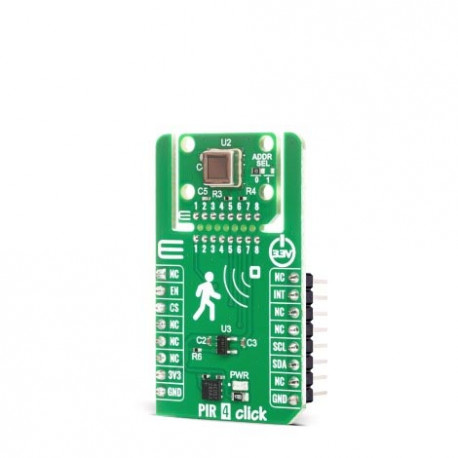

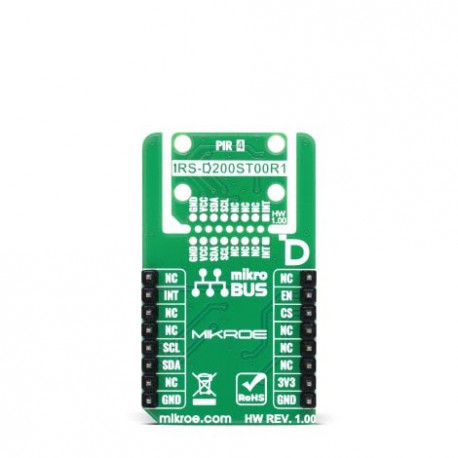

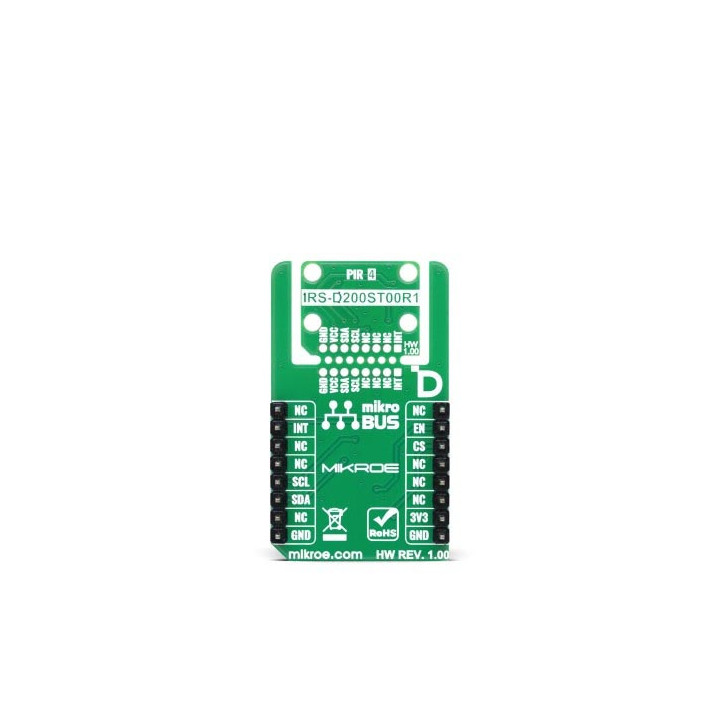

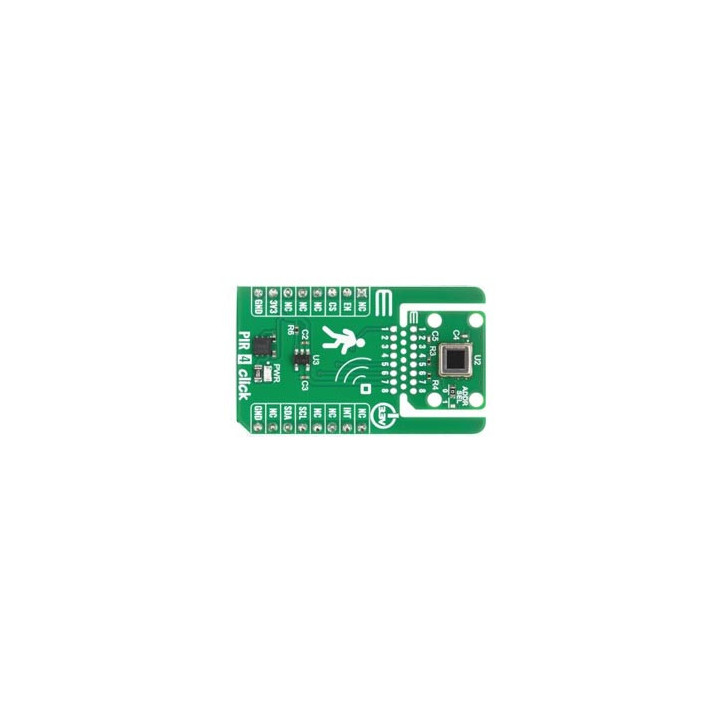

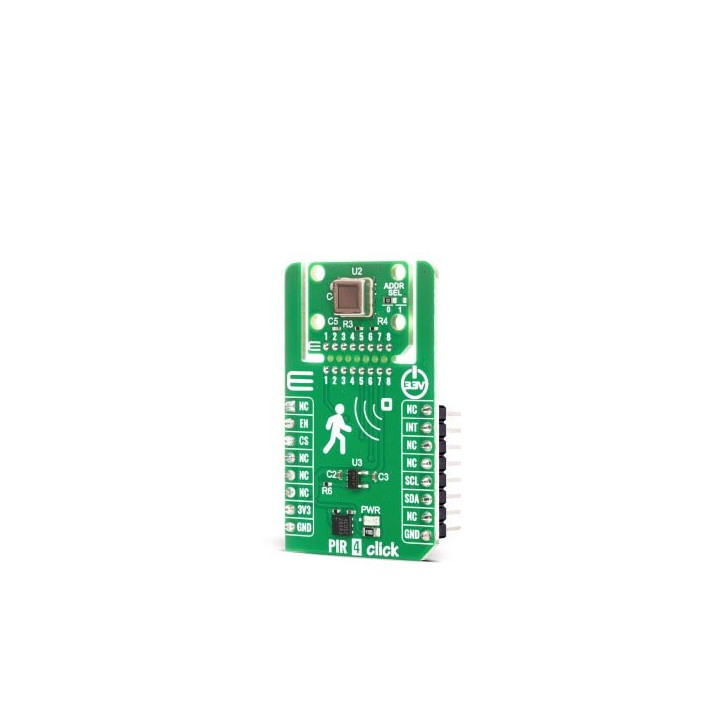

PIR 4 Click : détecteur infrarouge intelligent pour détection de présence humaine

PIR 4 Click est une carte d’extension compacte conçue pour la détection de présence humaine et de mouvement par analyse des variations du rayonnement infrarouge. Elle est basée sur l’IRS-D200ST00R1, un capteur infrarouge pyroélectrique de muRata, développé pour offrir un excellent rapport signal/bruit et une forte immunité aux perturbations externes. Ce capteur PIR intègre deux électrodes de 2 × 0,5 mm, un ADC 16 bits pour une acquisition de signal haute résolution, ainsi qu’une interface I2C permettant une lecture précise des données PIR et un fonctionnement flexible en mode sortie continue ou sur interruption.

La fonction d’interruption permet au microcontrôleur hôte de rester en mode veille jusqu’à la détection d’un mouvement, réduisant ainsi significativement la consommation d’énergie du système. Le champ de vision défini de 55° × 42° assure une couverture de détection équilibrée. PIR 4 Click est parfaitement adapté aux applications telles que les caméras IP, sonnettes connectées, thermostats, dispositifs domotiques, systèmes d’éclairage LED, équipements HVAC, nœuds IoT, systèmes de sécurité et appareils électroménagers.

PIR 4 Click est entièrement compatible avec le socket mikroBUS™ et peut être utilisé sur tout système hôte prenant en charge le standard mikroBUS™. Ce Click est livré avec les bibliothèques open source mikroSDK, offrant une grande flexibilité pour l’évaluation et la personnalisation. Ce qui distingue ce Click board™, c’est la fonctionnalité innovante ClickID, permettant au système hôte de détecter et d’identifier automatiquement la carte d’extension, ainsi que la fonction Click Snap qui apporte un nouveau niveau de flexibilité et de simplicité d’utilisation.

PIR 4 click : Comment ça fonctionne ?

PIR 4 Click est basé sur l’IRS-D200ST00R1, un capteur infrarouge pyroélectrique de muRata conçu pour offrir une détection de mouvement fiable, une excellente qualité de signal et une forte immunité aux perturbations externes. Le capteur intégré utilise une structure à double élément avec deux électrodes de 2 × 0,5 mm, permettant une détection différentielle des variations de rayonnement infrarouge provoquées par les mouvements humains, tout en minimisant les déclenchements intempestifs dus aux fluctuations de température ambiante ou au bruit environnemental. Avec une sensibilité typique de 19,5 mV et un ADC 16 bits haute résolution, PIR 4 Click est capable d’acquérir des signaux PIR très détaillés via son interface I2C, ce qui le rend adapté aux applications nécessitant un traitement précis du signal et une analyse avancée du mouvement, notamment les caméras IP, sonnettes connectées, thermostats, systèmes domotiques, commandes d’éclairage LED, équipements HVAC, dispositifs IoT, systèmes de sécurité et appareils électroménagers.



Le capteur prend en charge des modes de fonctionnement flexibles, permettant de choisir entre une sortie de données continue et un mode basé sur interruption, selon les besoins du système. En utilisant le signal INT, le MCU hôte et les autres composants peuvent rester en mode veille et n’être réveillés qu’en cas de détection humaine, réduisant ainsi fortement la consommation globale d’énergie, ce qui rend cette solution idéale pour les dispositifs basse consommation et alimentés par batterie. Le champ de vision défini assure une couverture optimale, avec les deux électrodes de réception infrarouge visibles dans une plage angulaire de 55° sur l’axe X et de 42° sur l’axe Y, garantissant des performances de détection équilibrées horizontalement et verticalement.

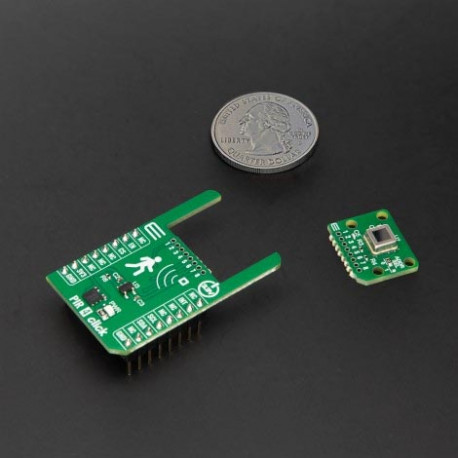

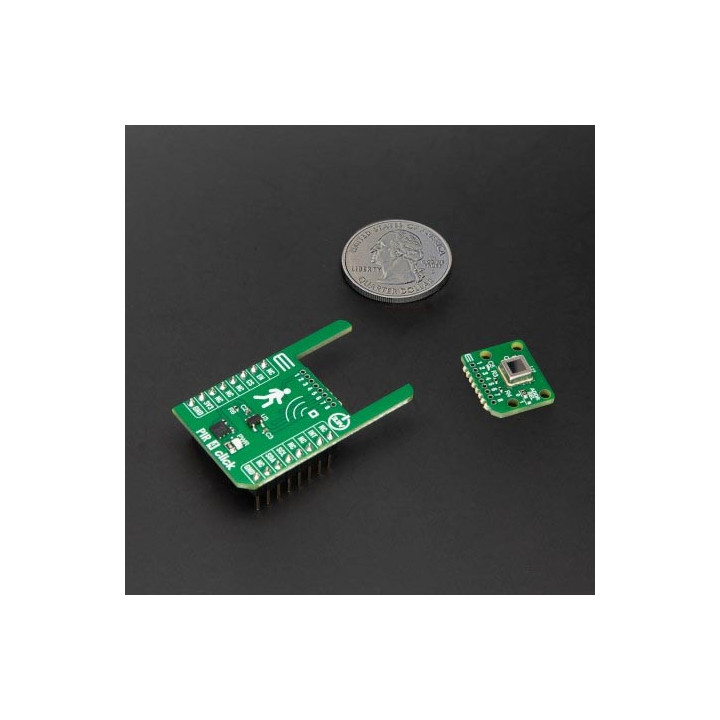

Ce Click board™ est conçu dans un format unique prenant en charge la fonctionnalité MIKROE récemment introduite appelée Click Snap. Contrairement à la version standard des Click boards, cette fonction permet de rendre mobile la zone principale du capteur/CI/module en cassant le PCB, ouvrant ainsi de nombreuses nouvelles possibilités d’intégration. Grâce à la fonction Snap, l’IRS-D200ST00R1 peut fonctionner de manière autonome en accédant directement à ses signaux via les broches numérotées de 1 à 8. De plus, la partie Snap inclut un emplacement de trou de fixation prédéfini, permettant de fixer solidement la carte Snap à l’endroit souhaité.

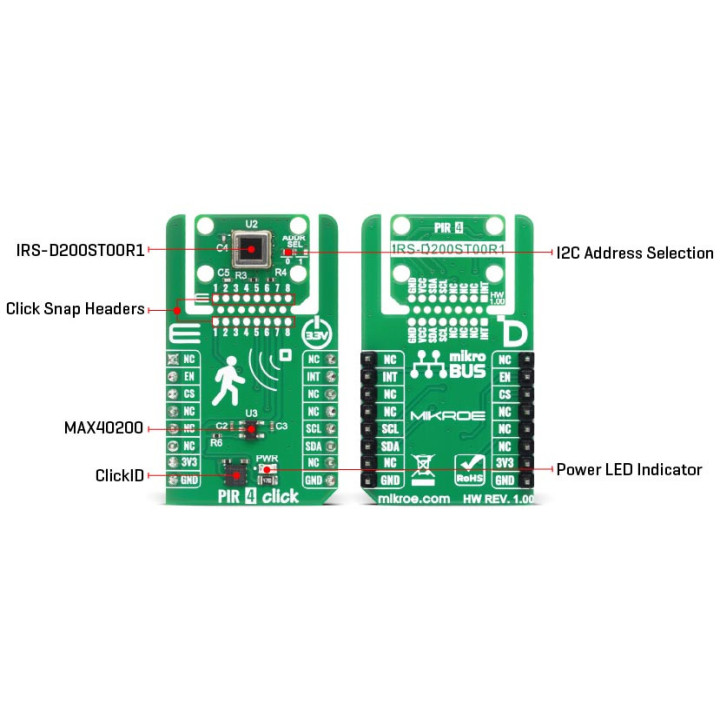

Comme indiqué, ce Click board™ utilise une interface I2C assurant une communication rapide avec le MCU hôte. L’adresse I2C de l’IRS-D200ST00R1 peut être facilement configurée via le cavalier onboard marqué ADDR SEL dans la zone Snap, permettant à plusieurs dispositifs de coexister sur le même bus. Pour optimiser la gestion de l’alimentation et du fonctionnement, PIR 4 Click intègre le contrôleur de diode idéale MAX40200 d’Analog Devices, qui permet d’activer ou de désactiver l’IRS-D200ST00R1 via une broche d’activation dédiée (EN), assurant une commutation d’alimentation efficace et une protection accrue.

Ce Click board™ fonctionne uniquement avec un niveau logique de 3,3 V. La carte doit effectuer une conversion de niveau logique appropriée avant d’être utilisée avec des MCU fonctionnant à d’autres niveaux logiques. Elle est également fournie avec une bibliothèque contenant des fonctions simples d’utilisation et un code exemple pouvant servir de base pour des développements ultérieurs.

Click Snap :

Click Snap est une fonctionnalité innovante des cartes d’extension Click standardisées, conçue pour offrir une plus grande flexibilité et optimiser vos prototypes. En détachant simplement le PCB le long des lignes prédéfinies, vous pouvez séparer la zone principale du capteur/CI/module, réduisant ainsi la taille, le poids et la consommation d’énergie. Idéal pour la phase finale de prototypage. Pour plus de détails sur Click Snap, consultez la page officielle dédiée à cette fonctionnalité.

Caractéristiques :

• Type : Mouvement
• Applications : sonnettes intelligentes, thermostats, dispositifs domotiques, systèmes d’éclairage LED, etc...
• Modules embarqués : IRS-D200ST00R1 – capteur infrarouge pyroélectrique de muRata
• Interface : I2C
• Fonctionnalités : Click Snap, ClickID
• Compatibilité : mikroBUS™
• Tension d’entrée : 3,3 V
• Dimensions :  42,9 × 25,4 mm
• Poids : 17 g
