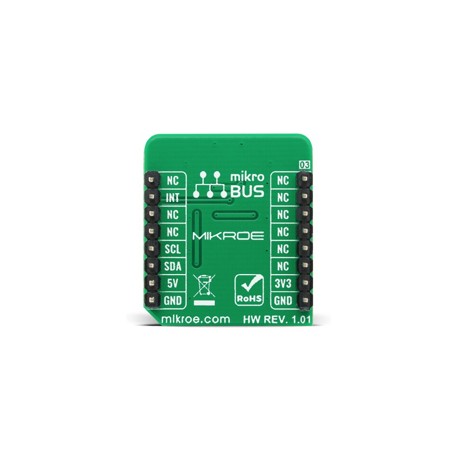

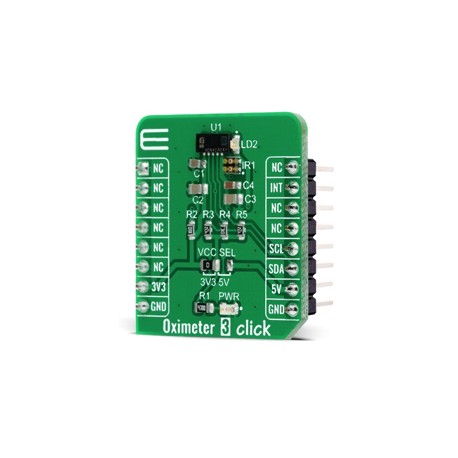

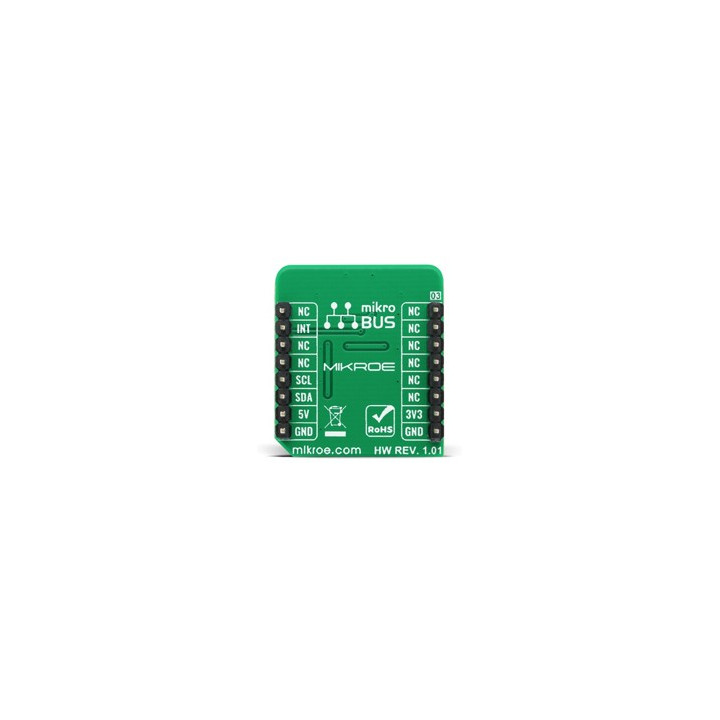

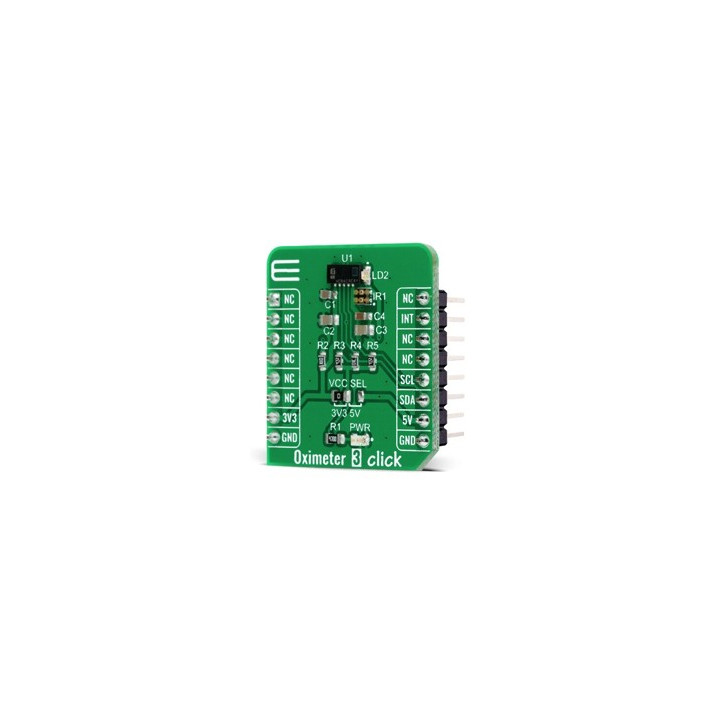

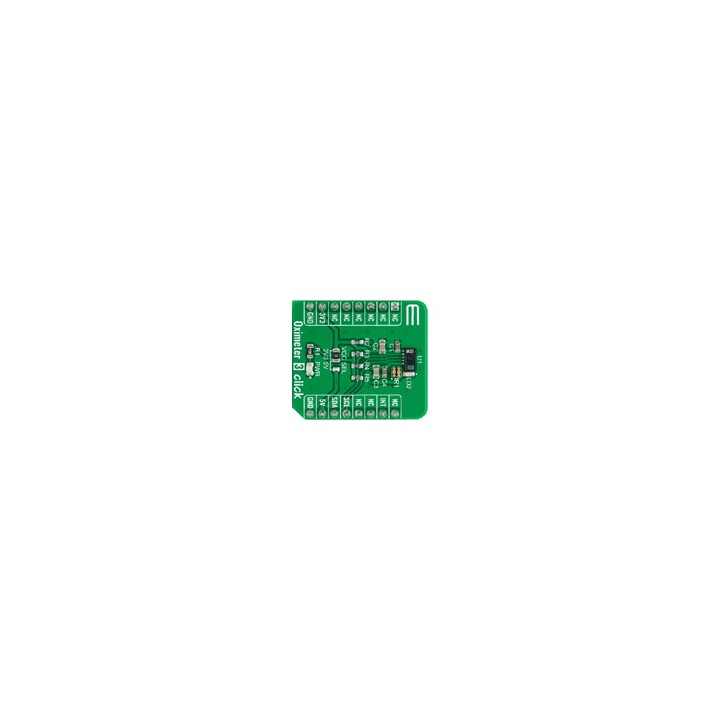

Capteur expérimental oxymètre de pouls VCNL4020C-GS08 oximeter 3 Click MIKROE4267

Découvrez le capteur oxymètre MIKROE4267, une solution compacte et performante pour la mesure de la saturation en oxygène dans le sang.

Le module Oximeter 3 Click est une carte d'extension compacte parfaitement adaptée à la mesure expérimentale de la saturation en oxygène dans le sang. Cette carte intègre le VCNL4020C-GS08, un biocapteur numérique haute résolution de Vishay Semiconductors. Ce composant combine un émetteur infrarouge et une photodiode PIN pour les fonctions de biocapteur, un capteur de lumière ambiante et un circuit de traitement du signal, le tout dans un seul boîtier avec un convertisseur analogique-numérique (ADC) 16 bits. Il prend en charge l'interface numérique série standard I2C et offre une fonction d'interruption programmable permettant un réveil en cas d'événement de proximité ou de changement de lumière ambiante. Cette carte Click™ est un excellent choix pour des applications telles que l'oxymétrie de pouls optique et la surveillance de la santé.

Oximeter 3 Click est pris en charge par une bibliothèque conforme au mikroSDK, qui propose des fonctions simplifiant le développement logiciel. Cette carte Click™ est livrée comme un produit entièrement testé, prêt à être utilisé sur un système équipé d'un socket mikroBUS™.

Comment il fonctionne ?

Oximeter 3 Click est basé sur le VCNL4020C-GS08, un biocapteur intégré et capteur de lumière ambiante doté d'une interface I2C, conçu par Vishay Semiconductor. Le capteur VCNL4020C-GS08 intègre un émetteur infrarouge et un circuit de traitement du signal dans un boîtier unique avec un convertisseur analogique-numérique (ADC) 16 bits. Il comprend également une photodiode PIN pour la lumière ambiante, présentant une sensibilité proche de celle de l'œil humain et bénéficiant d'une excellente suppression de la lumière ambiante grâce à une modulation du signal.

Pour les fonctions de biocapteur, il convertit le courant généré par la photodiode PIN en une valeur numérique sur 16 bits. En ce qui concerne la détection de lumière ambiante, il amplifie le courant détecté par le capteur de lumière ambiante et le convertit également en un flux de données numériques 16 bits.

Caractéristiques principales

• Interface: I2C
• Capteur: VCNL4020C-GS08
• Compatible: mikroBUS™
• Tension d'entrée: 3,3V
• Dimensions: 28,6 x 25,4 mm
• Poids: 19 g

L'émetteur infrarouge intégré possède une longueur d'onde de crête de 890 nm. Il émet une lumière qui se réfléchit sur un objet situé à moins de 20 cm du capteur et dispose d'un courant de pilotage programmable allant de 10 mA à 200 mA par paliers de 10 mA. L'émetteur infrarouge intégré et la photodiode à large sensibilité peuvent également fonctionner avec la LED verte et la LED infrarouge supplémentaires présentes sur cette Click board™. Une LED verte de couleur véritable (VLMTG1300) avec une longueur d'onde de crête de 525 nm est utilisée comme source lumineuse supplémentaire, ainsi qu'une diode infrarouge à double émission (VSMD66694) avec des longueurs d'onde de crête de 660 nm et 940 nm, idéales pour mesurer l'oxymétrie de pouls optique.

Cette Click board™ est conçue pour fonctionner avec des niveaux de tension logique de 3,3 V et 5 V, sélectionnables via un cavalier VCC SEL. Cela permet à des MCU compatibles 3,3 V et 5 V d'utiliser correctement les lignes de communication I2C.

Caractéristiques:

• Interface: I2C
• Capteur: VCNL4020C-GS08
• Compatible: mikroBUS™
• Tension d'entrée: 3,3V
• Dimensions: 28,6 x 25,4 mm
• Poids: 19 g

AVERTISSEMENT: Le module MIKROE-4267 n'est PAS DESTINÉ À DES FINS MÉDICALES ni de diagnostic, ni de traitement ou ni de prévention d'une quelconque maladie. Les mesures et statistiques sont destinées uniquement à des fins éducatives et informatives.
