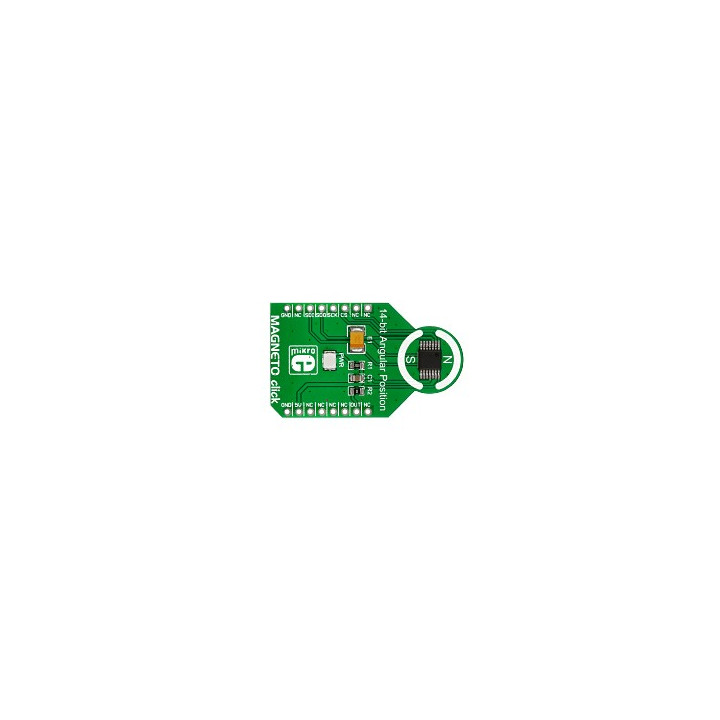

Capteur de position angulaire MIKROE1886 avec interface SPI
Ce module Click Board intègre un capteur de position angulaire magnétique AS5048A à effet hall, lequel permet de détecter le vecteur d'un champ magnétique proche sur un plan bi-dimensionnel parallèle à 360 ° de la surface de sa puce.
Ce module Click Board intègre un capteur de position angulaire magnétique AS5048A à effet hall, lequel permet de détecter le vecteur d'un champ magnétique proche sur un plan bi-dimensionnel parallèle à 360 ° de la surface de sa puce.
Ce dernier dispose d'une précision de la mesure d'angle pouvant descendre jusqu'à 0.05º avec une résolution sur 14 bits. Sa précision ne sera pas altérée (jusqu'à un certain point) par le désalignement, les variations de d'air, les variations de températures, et même les champs magnétiques parasites.
Le module s'interface avec une liaison SPI.
Des exemples de programmes dédiés aux microcontrôleurs PIC, PIC32™, dsPIC™, FT90x, AVR et ARM™ avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Le module s'alimente en 5 V.
Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
-
Vidéo de présentationTélécharger
-
Datasheet du moduleTélécharger
