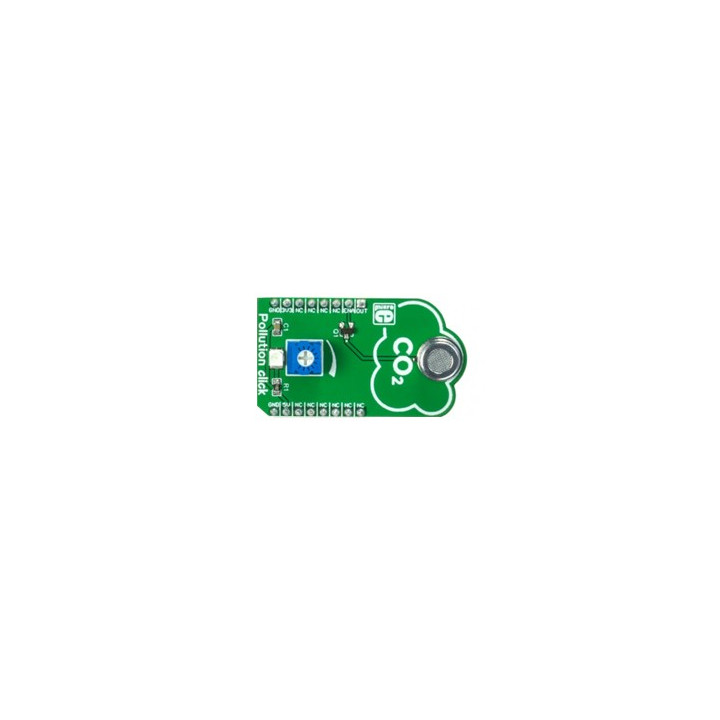

Capteur qualité d'air Pollution click

Capteur qualité d'air Pollution click

MIKROE-2516
En cours d'approvisionnement
55,20 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


46,00 € HT

Ce module Click Board intègre un capteur de type WSP2110 capable de mesurer la qualité de l'air. Il réagit aux gaz de type méthanal (aussi connu sous le nom de formaldéhyde), benzène, alcool, toluène, etc...

Ce module Click Board intègre un capteur de type WSP2110 capable de mesurer la qualité de l'air. Il réagit aux gaz de type méthanal (aussi connu sous le nom de formaldéhyde), benzène, alcool, toluène, etc...

Des exemples de programmes dédiés aux ARM™, FT90x, AVR et PIC32™ avec le compilateur "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini.


Module Pollution 2 Click


Le module s'alimente en 5 V seulement.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Nous proposons également ci-dessous une application avec un arduino™
Raccordement du module sur la platine Mikroe-2516
Enfichez le module MIKROE-2529 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2529 (si vous ne disposez pas de la platine d'interface MIKROE-1581).



Schéma de câblage entre l'arduino et le module Pollution click



Programme Arduino



/************************************************************************

* Test du module "Pollution Click"

*************************************************************************
*
* La concentration de formaldéhyde est affichée sur le moniteur série.

* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Pollution click" (Réf.: MIKROE-2516) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)

* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*

***********************************************************************/

 /**********************************************************************

*
* Le module Pollution Click nécessite d'être calibré avant de mesurer
* les taux d'alcool, de bunzène,etc...
* Il faut donc charger sur la carte Arduino le programme suivant permettant
* de déterminer la résistance R0 lorsque le capteur est placé dans un
* environnement non pollué (idéalement à l'extérieur).
*
***********************************************************************

#define RST 17

void setup()
{
Serial.begin(9600);
pinMode(RST,OUTPUT);
digitalWrite(RST,HIGH);
}

void loop()
{
int valeur=analogRead(A0);
float R0=(1023.0/valeur)-1;
Serial.print("R0 = ");
Serial.println(R0);
delay(500);
}
*/

// Affectation des broches
#define AN A0 // broche de sortie du module
#define RST 17 // broche de validation du module

#define R0 37.71 // résistance à déterminer grâce au programme précédent

#include <math.h> // appel de la bibliothèque
int valeur;
double RS;
double ppm;
float rapport;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
pinMode(RST,OUTPUT);
}

void loop()
{
digitalWrite(RST,HIGH); // validation du module
valeur=analogRead(AN); // conversion AN
RS=(1023.0/valeur)-1; // calcul de RS
Serial.print("RS = "); // affichage de RS
Serial.println(RS);
rapport=RS/R0; // calcul du rapport RS/R0
Serial.print("Rapport RS/R0 = "); // affichage du rapport si on souhaite déterminer graphiquement la valeur ppm (voir doc capteur)
Serial.println(rapport);
ppm=pow(10.0,((log10(RS/R0)-0.0827)/(-0.4807)));
Serial.print("Quantité de HCHO = ");
Serial.print(ppm);
Serial.println(" ppm");
Serial.println("");
digitalWrite(RST,LOW); // module en stand-by
delay(1000); // pause entre deux mesures
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


TP Click Board & Arduino

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
