Capteur sensitif tactile QTFTS - Détection à travers matériaux

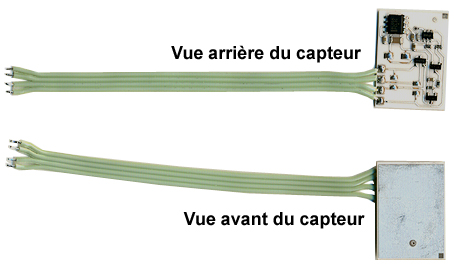

Cette petite platine électronique (25 x 18 mm) est un capteur capacitif pouvant détecter le "touché" au travers d'un matériau (jusqu'à 8 mm maxi. selon les matériaux).

La détection provoque l'activation d'une sortie sur collecteur ouvert pouvant être configurée en mode "maintenu" ou "Toggle".


En mode "maintenu", la sortie reste activée tant le doigt est placé sur le capteur (la sortie se désactive lorsqu'on retire le doigt).

En mode "Toggle", la sortie s'active (et reste activée) lorsque l'on pose le doigt sur le capteur. La sortie se désactive lorsque l'on pose à nouveau le doigt sur le capteur.





Caractéristiques:
- Alimentation: 8 à 24 Vcc
- Consommation: 6,5 mA
- Temps de réponse en mode veille: 500 ms (max.)
- Temps de réponse en mode normal: 125 ms (max.)
- Sortie: collecteur ouvert (diode de protection)
- Courant de charge: 100 mA (max.)





Attention, le capteur doit être éloigné de toute surface métallique afin d'éviter toute perturbation extérieure sur le capteur.
