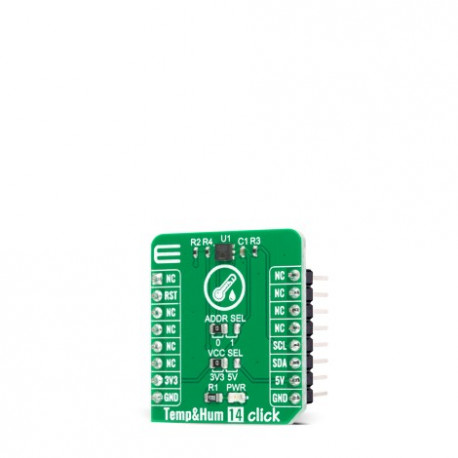

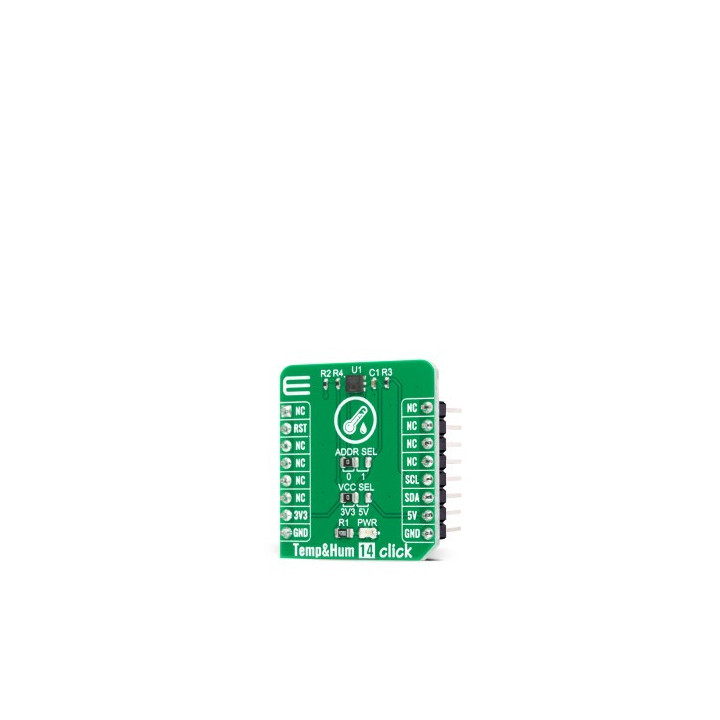

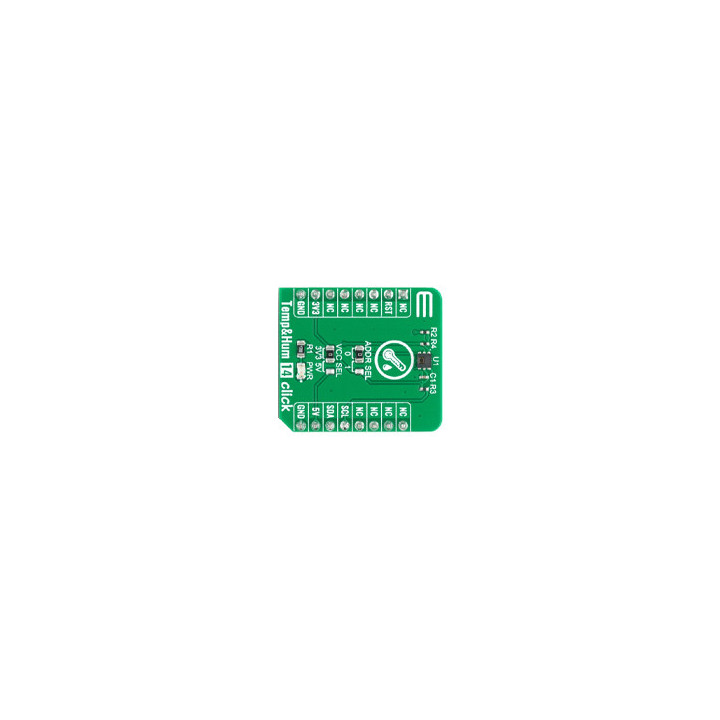

Capteur température humidité Temp & Hum 14 click MIKROE-4306

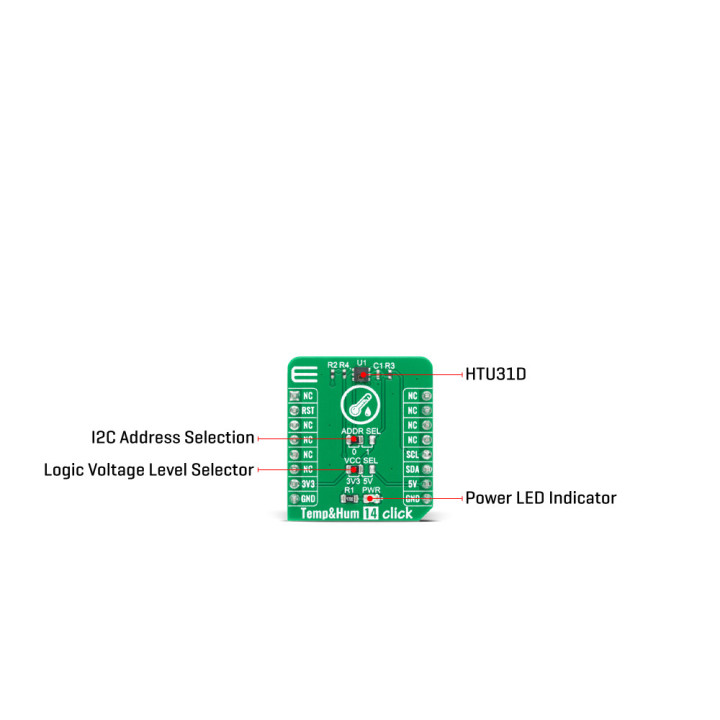

Vue détaillée du capteur température humidité Temp & Hum 14 click MIKROE-4306

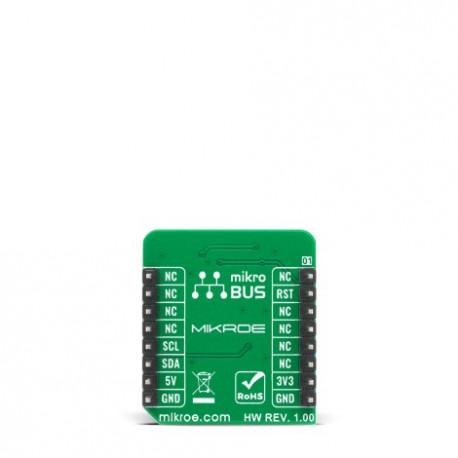

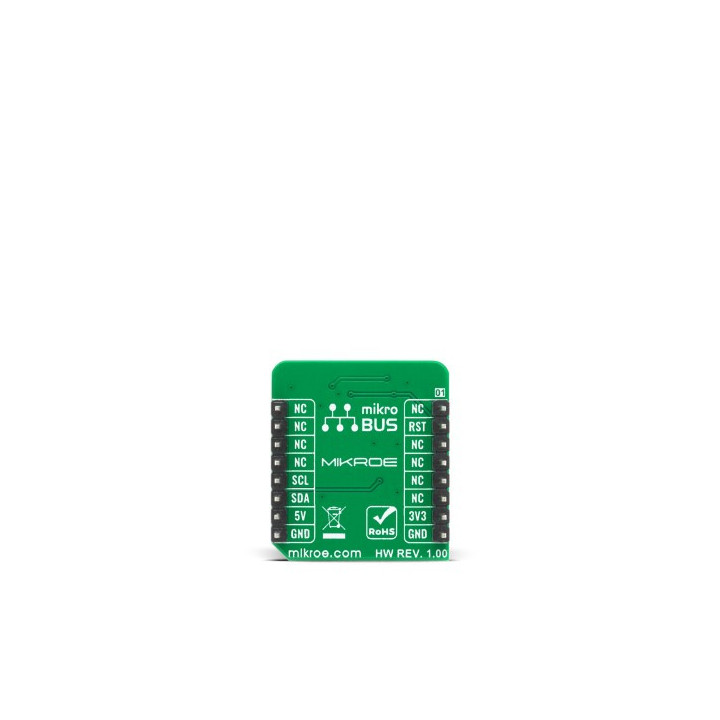

Vue arrière du capteur température humidité Temp & Hum 14 click MIKROE-4306
Capteur température humidité Temp & Hum 14 click MIKROE-4306
Vue détaillée du capteur température humidité Temp & Hum 14 click MIKROE-4306
Vue arrière du capteur température humidité Temp & Hum 14 click MIKROE-4306
Capteur température humidité Temp &...

Capteur température humidité Temp & Hum 14 click MIKROE-4306

MIKROE-4306
Disponible
16,56 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


13,80 € HT

Ce module est un capteur environnemental de température et d'humidité relative de type  HTU31D doté d'une communication I2C.

Le module Temp & Hum 14 Click est basé sur le HTU31D, un capteur d'humidité relative numérique avec sortie de température de TE Connectivity Measurement Specialties™. Les deux capteurs à l'intérieur du HTU31D sont individuellement étalonnés, compensés et testés. L'humidité peut être mesurée dans une plage de 0 à 100% HR, tandis que le capteur de température est conçu pour une plage de -40 à 125 ° C. La précision typique de l'humidité est de ± 2% HR dans la plage de mesure de 20 à 100% HR à température ambiante et de ± 0,2 °C pour une température comprise entre 0 et 100 °C avec une consommation électrique de 3,78 μW.

Ce module Click board™, un capteur d'environnement configurable I2C, se caractérise par une grande fiabilité et une interchangeabilité totale sans étalonnage requis dans des conditions standard. Il a un temps de récupération rapide après de longues périodes de phase de saturation, une faible consommation d'énergie et un temps de réponse rapide. En outre, ce capteur offre des performances durables même lorsqu'il est exposé à des températures extrêmes jusqu'à 125 °C et à des environnements humides.

Le module Temp & Hum 14 Click pourra communiquer avec votre microcontrôleur à l'aide d'une interface 2 fils I2C standard avec une fréquence maximale de 10 MHz. Le HTU31D peut répondre à 2 adresses I2C et permet le choix du bit le moins significatif (LSB) en positionnant les cavaliers SMD étiquetés ADDR SEL à une position appropriée marquée 0 et 1. En plus de cette fonction, ce Click board ™ contient également des fonctionnalité acheminée vers la broche RST de la prise mikroBUS ™. La broche RST peut être utilisée pour générer une réinitialisation du capteur avec une durée d'impulsion minimale de 1 μs requise pour déclencher cette fonction.

Le HTU31D propose également un registre de diagnostic qui peut être utilisé pour vérifier si les valeurs d'humidité et de température sont en dehors de la plage spécifiée. Le contrôle CRC (Cyclic Redundancy Check) garantit une transmission sécurisée des données. Le temps de réponse du signal d'humidité et de température, ainsi que le temps de récupération (après condensation complète), se situent dans une plage de quelques secondes.

Le module est conçu pour utiliser une alimentation 3,3 V ou 5 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™


Notes d'applications Click Board et Arduino

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


TP Click Board & Arduino

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
