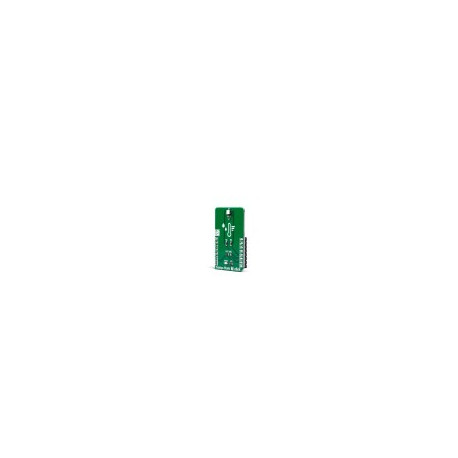

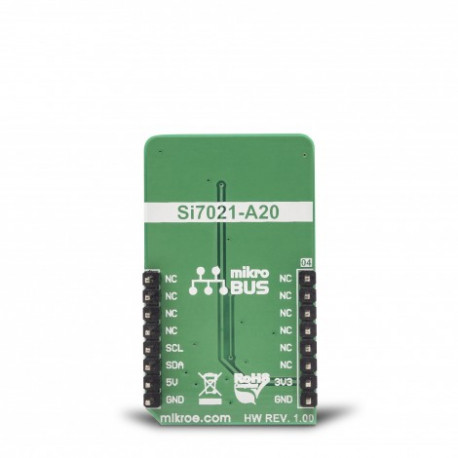

Capteur température humidité Temp-Hum 7 click MIKROE-3272

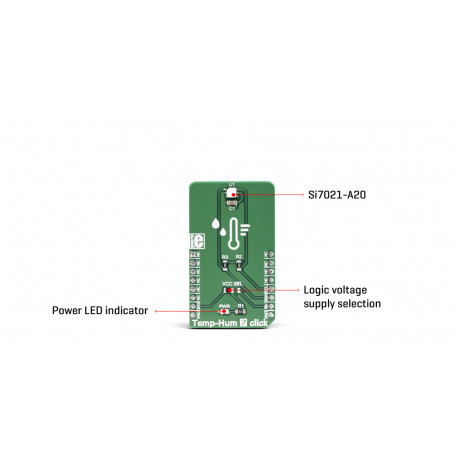

Le circuit intégré du capteur utilisé sur le module Temp & Hum 7 Click est un Si7021-A20 , un capteur numérique d'humidité et de température, qui utilise une interface I2C.

Ce capteur est produit à l'aide des diélectriques polymères brevetés à faible teneur en K pour la détection d'humidité, ce qui lui permet d'obtenir une excellente stabilité à long terme. Le Si7021-A20 offre un traitement numérique du signal embarqué. En appliquant la correction de non-linéarité polynomiale, les mesures sont linéaires sur la plage entre 0% et 80% HR, en conservant la précision de ± 3% HR. Le capteur peut toujours être utilisé dans la plage entre 0% et 100% HR, dans des applications avec des tolérances légèrement plus élevées.

Chaque capteur livré contient les données d'étalonnage d'usine dans la mémoire non volatile interne, il n'y a donc pas besoin d'étapes d'étalonnage supplémentaires.

En raison de la technologie capacitive utilisée, le capteur peut présenter un effet d'hystérésis. Exposé au pourcentage d'humidité relative plus élevé, le capteur développera une dérive vers le haut par rapport aux valeurs d'étalonnage d'usine. De même, s'il est exposé à un faible pourcentage d'humidité relative, le capteur développera une dérive vers le bas par rapport aux valeurs d'étalonnage d'usine. Cependant, la modification des conditions HR affectera la dérive de mesure, provoquant un effet d'hystérésis. L'hystérésis est un paramètre commun à tout capteur qui utilise l'élément de détection d'humidité capacitif. Cependant, le Si7021-A20 incorpore une très faible hystérésis (± 1% HR) en raison de la technologie de polymère à faible K utilisée

Le module pourra être interfacé très simplement au moyen d'un bus I2C. Le module est prévu pour être alimenté sous 3.3 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
