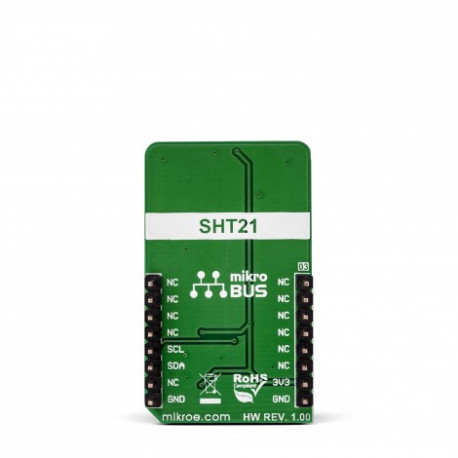

Capteur température humidité Temp-Hum 8 click MIKROE-3263

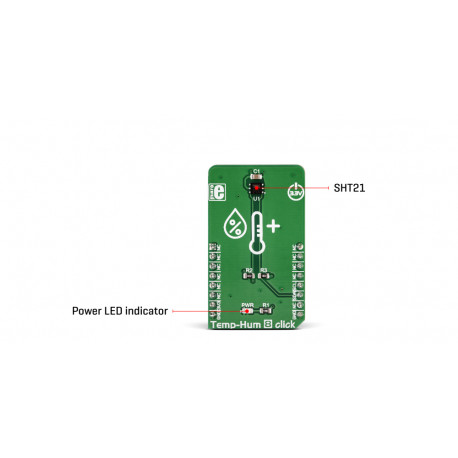

Le capteur utilisé sur ce module est un SHT21. Il s'agit d'un capteur numérique d'humidité et de température de chez Sensirion™. Ce capteur est étalonné en usine, permettant une tolérance d'humidité relative (HR) de ± 2% et une tolérance thermique de ± 0,3 ° C. Cependant, la mesure d'HR du capteur est affectée par la température, il est donc nécessaire d'utiliser le capteur à la température de l'air, dans laquelle l'humidité est mesurée. La précision de l'humidité est également affectée par le pourcentage HR: si la température et l'humidité sont placées sur un graphique, il est possible d'obtenir un diagramme de la précision HR en fonction du pourcentage HR et de la température.

Le SHT21 IC est basé sur la technologie CMOSens®, avec le capteur d'humidité relative capacitif et le capteur de température à bande interdite. Outre les éléments de détection, le circuit intégré comprend un frontal analogique (AFE), qui se compose d'un convertisseur A / N, d'une mémoire OTP et d'une section logique. Le convertisseur A / N intégré peut être sélectionné par programme à partir de la résolution 8/12 bits la plus basse, jusqu'à des résolutions 12/14 bits. La sélection de la résolution affecte la consommation d'énergie, ainsi que le débit de sortie des données. Le temps de réponse peut varier entre 3 ms pour une résolution de 8 bits, jusqu'à 29 ms pour une résolution de 14 bits, pour les lectures HR. La sélection de la résolution peut être définie dans ce que l'on appelle le registre utilisateur.

Le capteur SHT21 dispose également d'un élément chauffant intégré, utilisé pour évaporer la condensation. L'élément chauffant peut être simplement activé en réglant un bit dans le registre utilisateur. Dans le cas où le chauffage est sous tension, la consommation électrique peut dépasser les valeurs typiques.

Le capteur SHT21 est également équipé du bit d'état de baisse de tension, situé dans le registre utilisateur. Ce bit indique la tension d'alimentation basse: si la tension descend en dessous de 2,25 V, ce bit sera mis à 1, indiquant une condition de baisse de tension.

Le module pourra être interfacé très simplement au moyen d'un bus I2C. Le module est prévu pour être alimenté sous 3.3 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications
