Capteur thermophile TPiS MIKROE3575 pour détection de mouvement

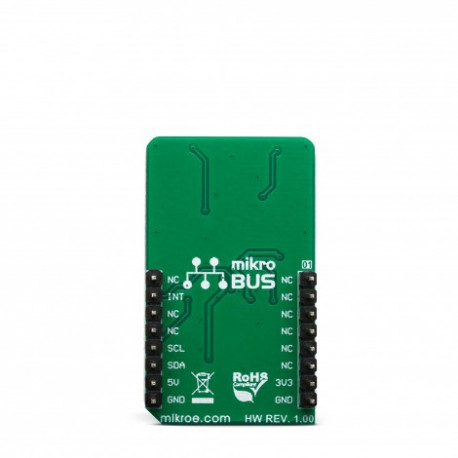

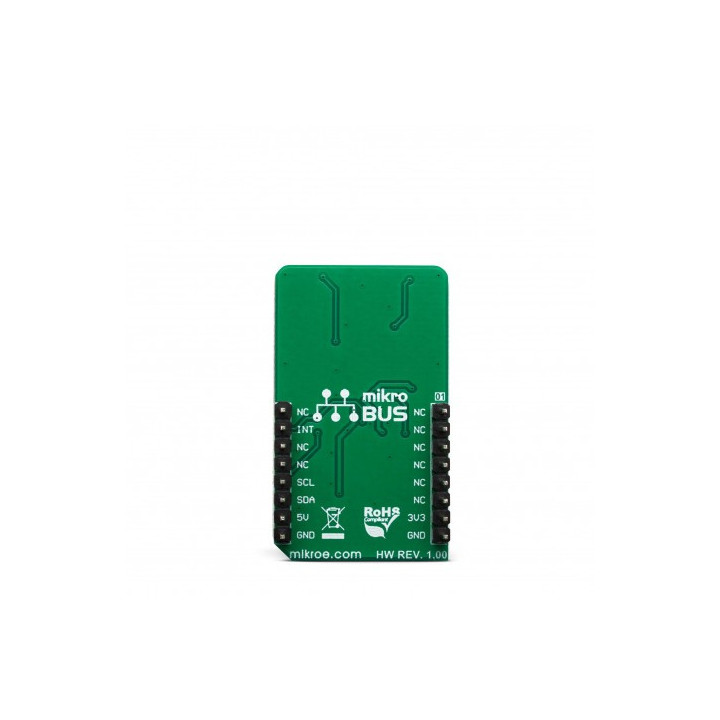

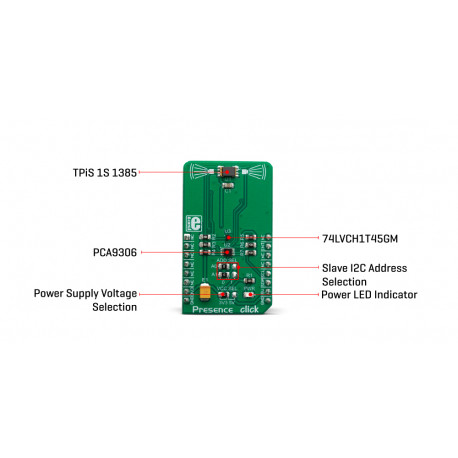

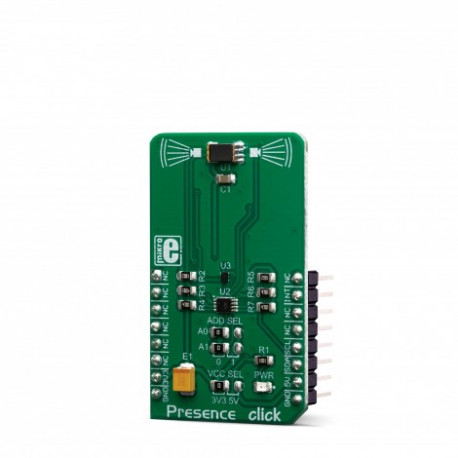

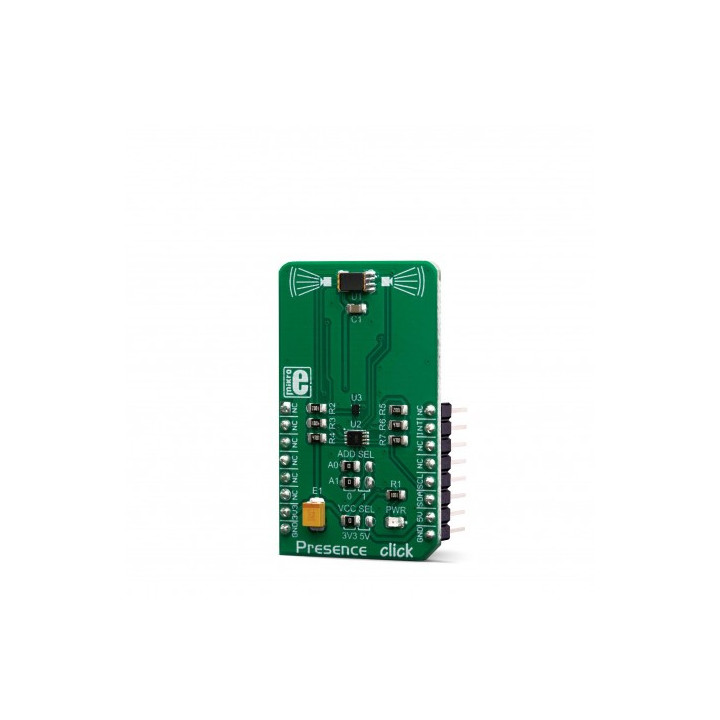

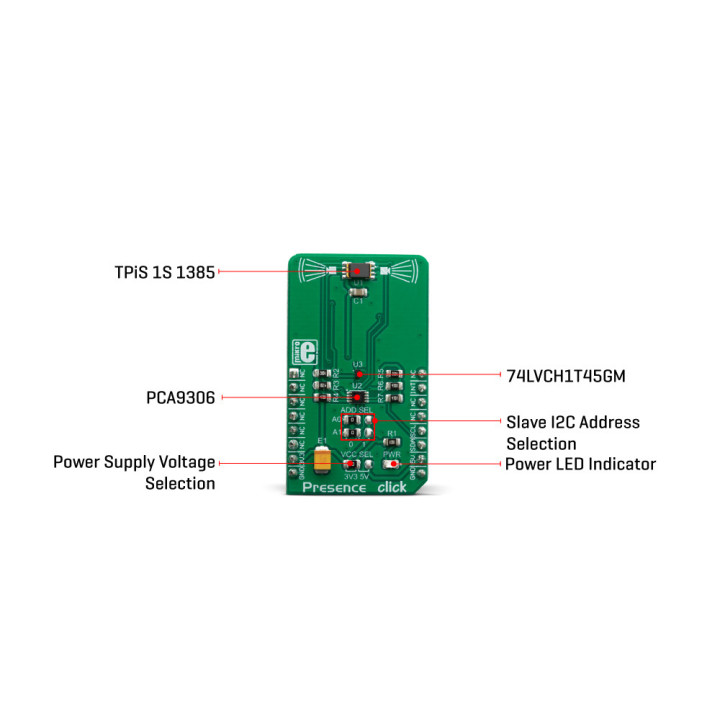

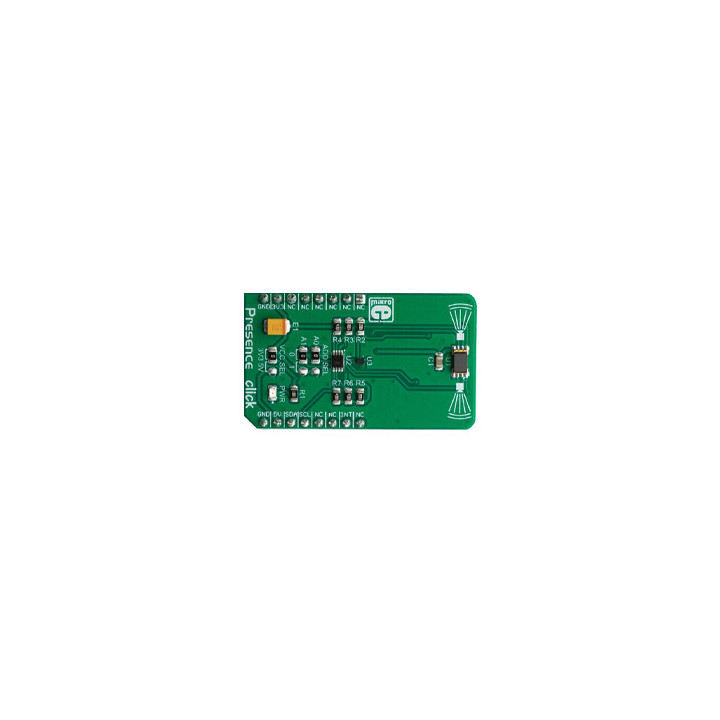

Basé sur un capteur thermopile très sensible et couplé au traitement avancé du signal, le TPiS 1S 1385 peut être utilisé pour plus que la simple mesure de température traditionnelle: les algorithmes de détection de présence, de détection de mouvement et de protection contre la surchauffe peuvent signaler un événement sur la broche d'interruption, permettant à plusieurs de leurs paramètres d'être configurés selon les exigences spécifiques d'une application.

Malgré sa conception très compacte (4,4 x 2,6 x 1,75 mm2), ce capteur dispose d'un traitement du signal ASIC intégré, qui permet la détection de plusieurs événements différents, communs à tous les capteurs de la série CaliPile ™. Le TPiS 1S 1385 comprend la détection de mouvement en champ proche, la détection de présence et la mesure de température à distance. La lumière infrarouge émise par l'objet est détectée par le capteur thermopile, convertie par un ADC 17 bits hautement sensible et traitée numériquement pour permettre la détection d'événement. La détection d'événements peut être affinée via l'interface I2C, en accédant aux registres de configuration correspondants.

Une caractéristique particulièrement intéressante est la détection des chocs thermiques à température ambiante. Cela permet de détecter les changements rapides de température, qui peuvent être utilisés pour détecter à distance les événements de surchauffe dans certaines installations électriques ou dans des endroits inaccessibles similaires.

Le TPiS 1S 1385 est capable de traiter des données. Cependant, le micrologiciel fonctionnant sur le MCU hôte doit effectuer certains calculs, en tenant compte des paramètres d'étalonnage de l'EEPROM, afin de déterminer la température de l'objet cible. Le capteur thermopile réagit à la réflexion de la lumière IR; par conséquent, certains paramètres externes doivent être pris en considération. Vous trouverez plus d'informations sur ces paramètres et sur la façon de calculer la sortie dans la fiche technique TPiS 1S 1385.

Pouvant être alimenté sous 3.3 V ou 5 Vcc, le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
