Module 8 entrées analogiques RasP®iO Analog Zero

Module 8 entrées analogiques RasP®iO Analog Zero

RASPIO-AZ
Disponible
14,40 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


12,00 € HT

Livrée en kit, cette platine est équipée d'un convertisseur analogique/numérique 8 canaux MCP3008 (avec résolution sur 10 bits). Elle est destiné à venir s'enficher sur une carte Raspberry Pi 3B+ / 4 / Zero.

Grace à cette platine, vous pourrez utiliser des capteurs à sorties analogiques sur vos carte Rasbperry Pi. Le circuit MCP3008 (monté sur un support) vous permettra de disposer de 8 canaux convertisseurs analogiques vers numériques avec une résolution de 10 bits*. Les données sont ensuite récupérables via le port SPI (MOSI, MISO, SCLK et CE0) de votre Raspberry Pi .

La platine étant alimentée en 3,3 V par votre Raspberry Pi, la tension analogique maximale mesurable sera donc de 3,3 Vcc.


Cavalier de réglage de la tension de référence RasPio Analog Zero


Un cavalier permet de définir la tension de référence soit à 3,3 V (par défaut) ou à votre propre tension (mais toujours inférieure à 3,3 V et qui doit avoir un GND commun avec celui de votre Raspberry Pi).

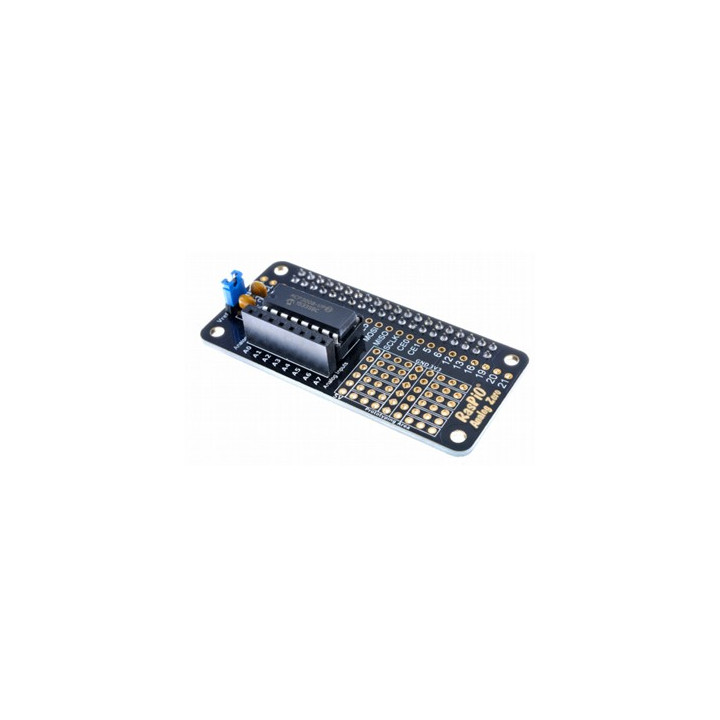

Détail de la platine convertisseur analogique numérique RasPiO Analog Zero



L'assemblage de la platine est très simple et s'effectue en quelques minutes.


La carte est équipée de:
- 8 entrées analogiques (A0 à A7), disponibles sur une barrette femelle au pas de 2,54 mm.
- D'une zone de prototypage vous permettant d'y souder vos capteurs et autre composants et d'en récupérer les alimentations (Vcc et GND)
- De trous pastillés reprenant tous les GPIO de la Raspberry Pi
- D'un connecteur femelle 2x20 contacts (à enficher sur votre Raspberry Pi Zero)

Nous proposons en option (voir en haut de page à droite) un capteur de température à sortie analogique idéalement conçu pour être utilisé en association avec cette platine.


* Si vous souhaitez une résolution sur 12 bits il vous suffira de remplacer en lieu et place le MCP3008 par un MCP3208 (non livré) qui dispose du même brochage.
