Carte E-Textile Adafruit GEMMA v2 - 1222 - compatible Arduino

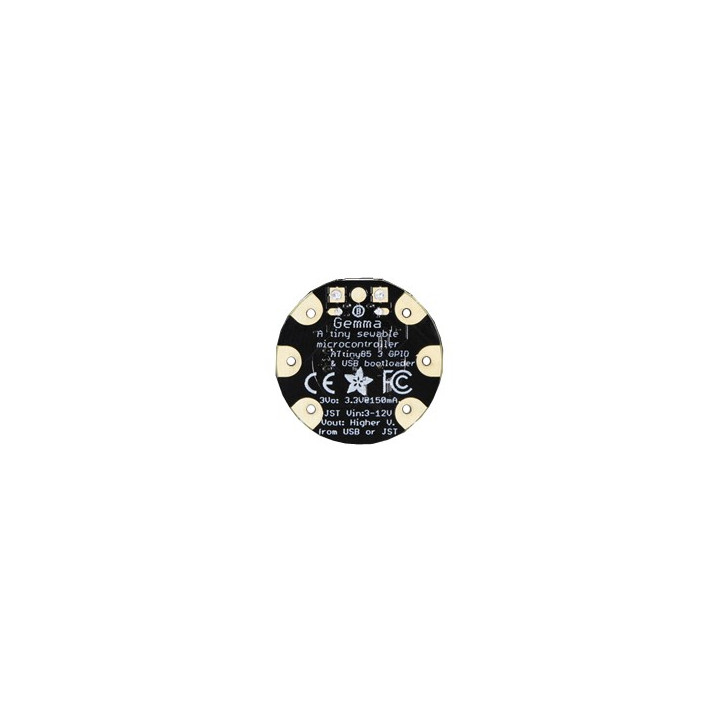

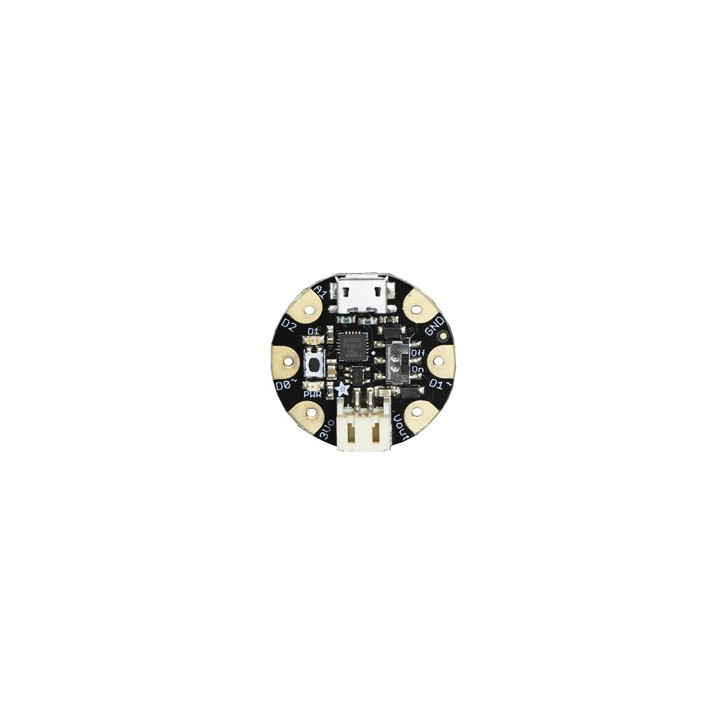

La carte Adafruit GEMMA 1222 se présente sous la forme d'une petite carte électronique ronde (Ø 28 mm), vous permettant de réaliser des applications "Wearable" (sur vêtements).

Elle se programme directement à l'aide d'un câble micro USB (à ajouter) à raccorder sur votre ordinateur (Windows™ ou Mac) et en utilisant le logiciel de programmation IDE des  Arduino® (à télécharger sur le site www.arduino.cc).





Equipée d'une connecteur JST 2 plots (polarisé), le platine pourra être alimentée de 3 V à 12 V (avec triple protection contre les inversions de polarité, les surintensités ainsi qu'une protection thermique) ou depuis le connecteur micro USB (qui sert également pour la programmation).

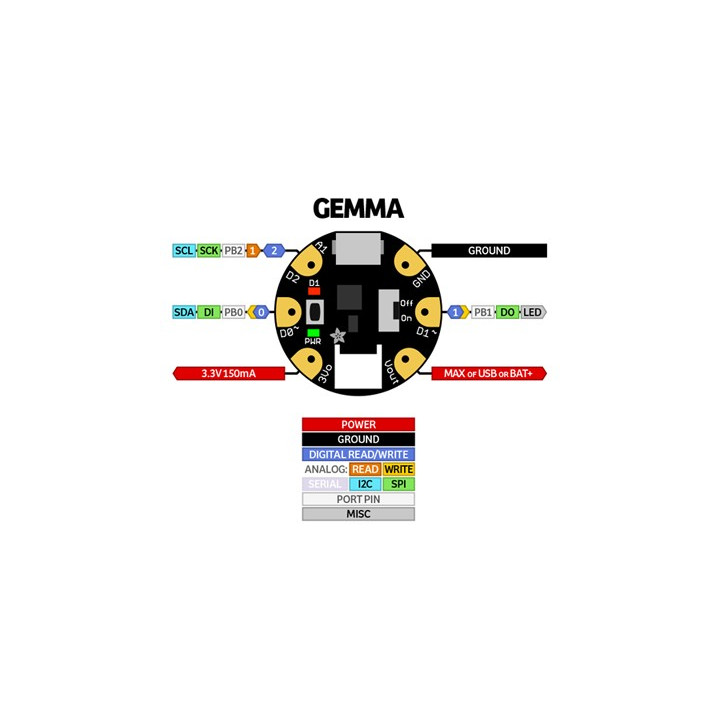

Les différents ports d'entrées/sorties sont accessibles tout autour du module sur 6 pastilles qui pourront être soit cousues ou soudées.


Caractéristiques:

• ATtiny85 @ 8MHz
• 8 K Flash - 512 bytes SRAM - 512 bytes EEPROM
• Alimentation: 5V (sur micro USB) ou 3 Vcc à 12 Vcc (sur connecteur JST)
• Faible consommation (9 mA)
• 3 x GPIO (dont 1 entrée analogique et 2 sorties PWM)
• Interrupteur M/A avec led d'état
• 1 Leds rouge
• 6 pastilles à souder ou à coudre
• Bouton Reset
• Dimensions: Ø 28 x 7 mm
• Poids: 3,3 g

Remarque: le connecteur JST ne permet pas la recharge d'accus LiPo.

Bien que programmable avec l'interface IDE Arduino®, la platine GEMMA n'est pas 100% compatible Arduino® et ne permet pas le déboguage

Certain PC équipé de port USB 3.x ne détecte pas le bootloader de la platine GEMMA, utiliser dans ce cas un port USB 2.0 ou un HUB USB intermédiaire.
