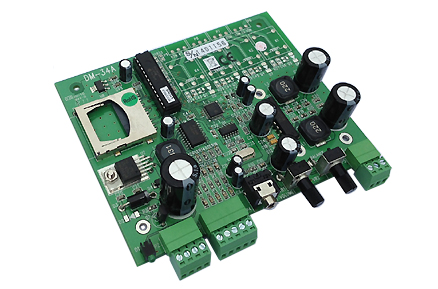

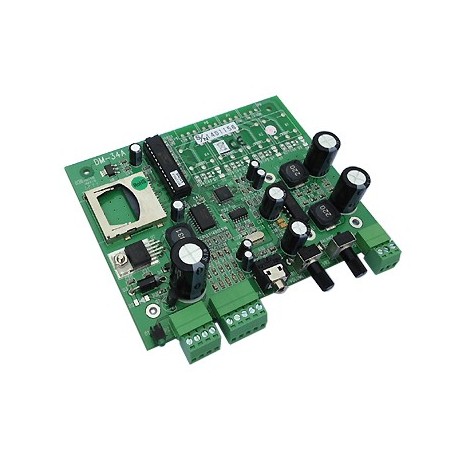

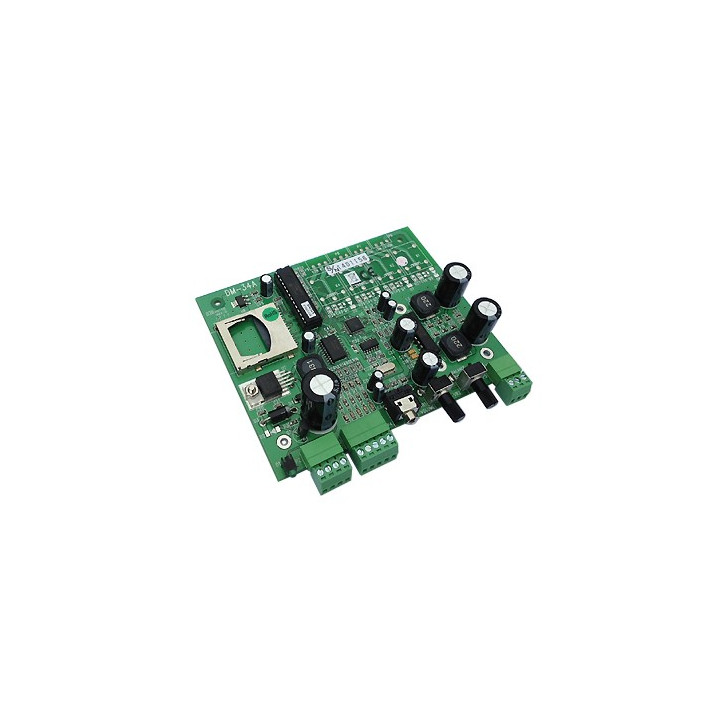

DM-34A Carte de restitution vocale MP3 - 10 W

La platine "DM-34A" permet la restitution sonore haute qualité de fichiers audio au format ".MP3" en stéréo 8 bits via un amplificateur 10 W et selon 3 modes de fonctionnement.

Dotée de 3 modes de fonctionnement différents, la "DM-34A" fait parti des cartes de restitution sonores de la famille "Quick Wave™", lesquelles sont capables de "relire" directement des fichiers "sonores" au format ".MP3". L'avantage de pouvoir directement restituer ce type de format audio permet d'éliminer la nécessité d'une quelconque conversion ou d'échantillonnage supplémentaire.


Ainsi la qualité d'enregistrement originale de vos fichiers sonores sera préservée sans introduction de bruits parasites ou autre distorsion. Le recour aux cartes "QuickWave™" s'impose donc lorsqu'une grande qualité de restitution est nécessaire: annonces publicitaires, restitution de jingles divers, etc...

Le modèle "DM-34A" permet la restitution de fichiers "stéréos" (préalablement stockés sur une carte mémoire SD™ - non livrée) lesquels devront être au format ".MP3". De 1 à 999 messages différents pourront être déclenchés (suivant les modes de fonctionnement).


Comment enregistrer vos messages sonores ?
Avant de pouvoir restituer les fichiers ".MP3" via la carte "DM-34A", il vous faudra en premier lieu créer ces fichiers (musiques, bruitages, annonces ou messages audios, etc...) au moyen d'un 'simple' compatible PC équipé d'une carte "son" (non livrée). Cette méthode vous permet de bénéficier d'un outil de développement "bon marché" en ayant accès à la très grande gamme de logiciels conviviaux et performants disponibles dans le commerce.


Transfert en mémoire de vos fichiers:
Une fois votre "bibliothèque" de fichiers audios ".MP3" ainsi crées, il vous faudra transférer ces derniers sur une carte mémoire SD™ - non livrée. Ce type de cartes mémoire offre une très grande capacité de stockage associé à un coût de revient très compétitif en raison du développement grandissant de ce type de support très utilisé par certains appareils photos numériques. Il vous sera ainsi possible de trouver désormais des cartes SD™ dans de nombreuses "enseignes" spécialisées en informatique ainsi qu'en "grandes surfaces".







Le transfert de vos messages au sein de la carte SD™ devra s'effectuer à l'aide d'un lecteur/enregistreur de carte à connexion USB (nous proposons un modèle optionnel en bas de page). Certains PC disposent également directement de fentes pouvant recevoir ce type de cartes mémoire. Une fois le lecteur de carte mémoire relié au port "USB" de votre PC, ce dernier traitera votre carte SD™ comme s'il s'agissait d'un disque-dur annexe. Dès lors, il vous suffira d'y transférer simplement vos messages '.MP3' par simple "copier/coller". Vous pourrez transférer tel quel l'ensemble de vos messages (correspondant à autant de fichiers) en modifiant l'extension des fichiers '.001', '.002', '.003'.... afin de permettre à la carte "DM-34A" de connaître l'ordre chronologique des messages.


Restitution des fichiers ".MP3":
Une fois votre carte mémoire SD™ programmée, il vous suffira (hors alimentation) de l'insérer dans le connecteur prévu à cet effet sur la platine "DM-34A". Dès lors cette dernière pourra restituer les différents messages via ses entrées logiques (par simple mise à la masse). Par exemple en mettant l'entrée logique N° 1 de la carte à la masse, vous restituerez le message du fichier sonore comportant l'extension '.001'. En mettant l'entrée logique N° 2 de la carte à la masse, vous restituerez le message du fichier sonore comportant l'extension '.002' et ainsi de suite...


Pilotage de la carte "DM-34A" via les entrées logiques:
Lorsque la carte est pilotée via ses entrées logiques, elle dispose de plusieurs modes de fonctionnement:





Mode 'Direct' (4 messages max.)
Dans ce mode, chacune des 4 entrées de la platine génère un message différent. Sur simple sollicitation, le message 'démarre' puis s'arrête automatiquement.

Mode séquentiel
Pour lequel il vous sera possible de restituer jusqu'à 4 x 99 segments audio les uns après les autres en sollicitant simplement 1 entrée (à chaque sollicitation, la carte passe au message suivant).

Mode script
Ce mode permet sur sollicitation des entrées de déclencher des enchaînements programmables de plusieurs messages pouvant être entre entre-coupés de pauses dont les durées sont également paramétrables.



La platine "DM-34A" gère également différents types de fonctionnements:


Mode Interruption
Dans ce mode le message ne 'démarrera' pas tant que le signal de commande ne sera pas appliqué puis retiré de son entrée associée. Si un nouveau signal de commande est appliqué pendant une génération de message, ce dernier sera stoppé et le nouveau message sera généré dès que le signal de commande disparaîtra.

Mode Sans Interruption
Dans ce mode le message 'démarrera' dès que le signal de commande apparaît sur une entrée. Une fois démarré, le message ne pourra pas être interrompu (même si une autre entrée est sollicitée). Il est possible de répéter un message en boucle en laissant une entrée activée en permanence.





Caractéristiques techniques:
- Sortie: stéréo
- Type de fichier supporté: ".MP3"
- Nombre maximum de messages: 1 à 999 suivant mode de commande
- Type de mémoire à utiliser: SD™ 2 Gb max. - FAT16 (non livrée) ou SD™ 32 Gb max. - FAT32 (non livrée)- Alimentation: 12 à 30 Vcc

- Puissance sonore de l'amplificateur: 2 x 10 W max. (sous 4 ohms)
- Réglage du volume sonore par potentiomètre
- Réglage balance par potentiomètre
- Sortie ligne sur jack
- Dimensions: 105 x 130 mm

La platine est livrée sans haut-parleur.
