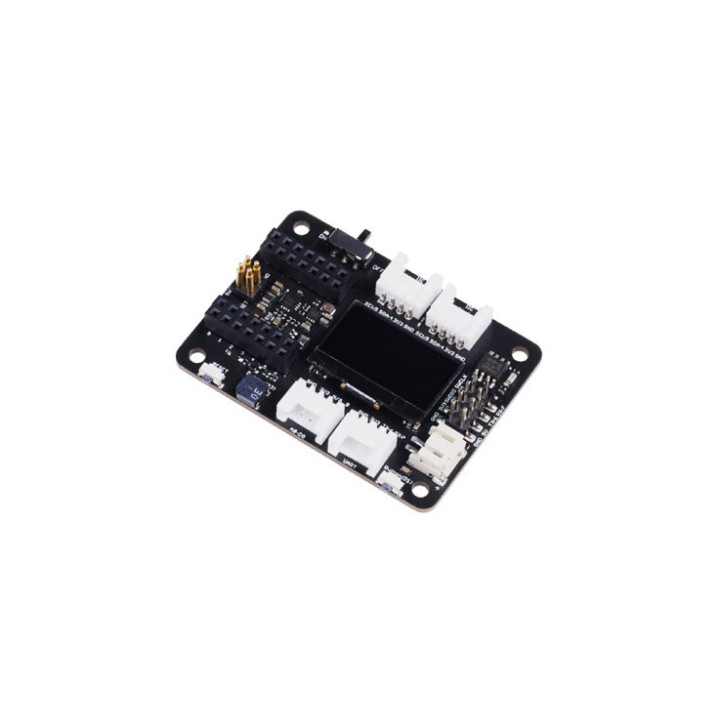

Carte expansion Seeed Studio 103030356 avec afficheur , horloge RTC , buzzer pour module XIAO

De dimensions compactes (58 x 42,5 mm), la carte d'extension XIAO 103030356 Expansion Board vous permettra ainsi de connecter jusqu'à 4 capteurs, actionneurs ou dispositifs de visualisation au format Grove (1 pour A0/D0, 2 pour I2C et 1 pour UART) et de disposer d'une horloge temps réelle avec support pour recevoir une pile de sauvegarde CR1220 (non livrée), d'un connecteur pour carte mémoire microSD™ - carte non livrée (sur la face arrière), d'un bouton-poussoir, d'un bouton RESET, d'un buzzer, d'un connecteur d'extension SWD mâle 2x4 broches (pas 2,54 mm) et d'un d'un afficheur OLED 0,96".

La carte dispose aussi d'une entrée sur un connecteur JST 2 plots pour batterie LiPo externe 3,7 V (non livrée) avec circuit de charge intégré (460 mA max.), led d'état et interrupteur M/A.

La platine reprend également les 14 broches GPIO du module XIAO (accessibles sur 2 rangées pastillées 7 plots au pas de 2,54 mm). Pour rappel les principales caractéristiques duodule XIAO sont: un processeur ARM Cortex-M0 (SAMD21G18) cadencé à 48 MHz, une programmation compatible IDE Arduino® ou en CircuitPython (via un connecteur USB-C intégré), le tout dans une taille réduite (20x17,5x6 mm).

Vous trouverez sur le site de Seeed Studio de nombreux exemples d'applications et codes Arduino® et CircuitPython.


Vidéo de présentation:

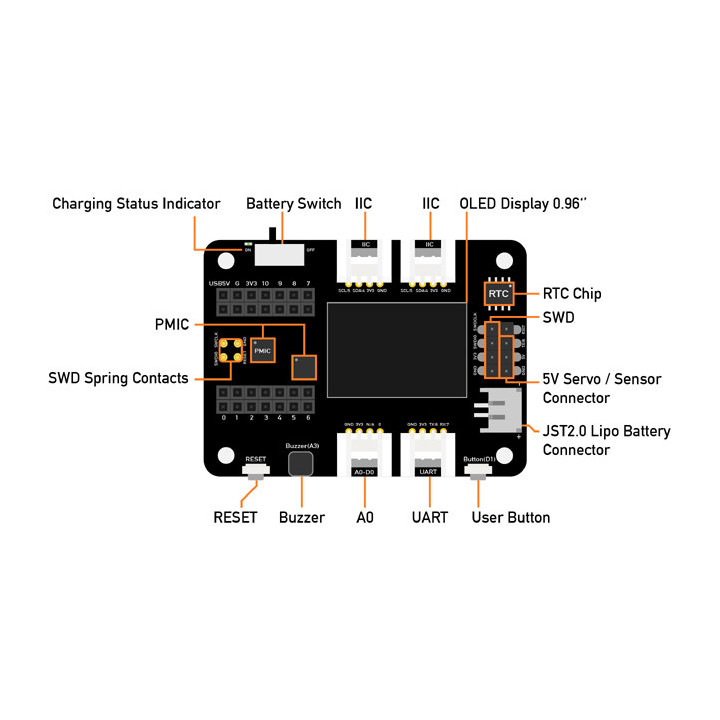

Caractéristiques:

• Alimentation: 5Vcc (via module XIAO) ou batterie 3,7Vcc (non livrée)

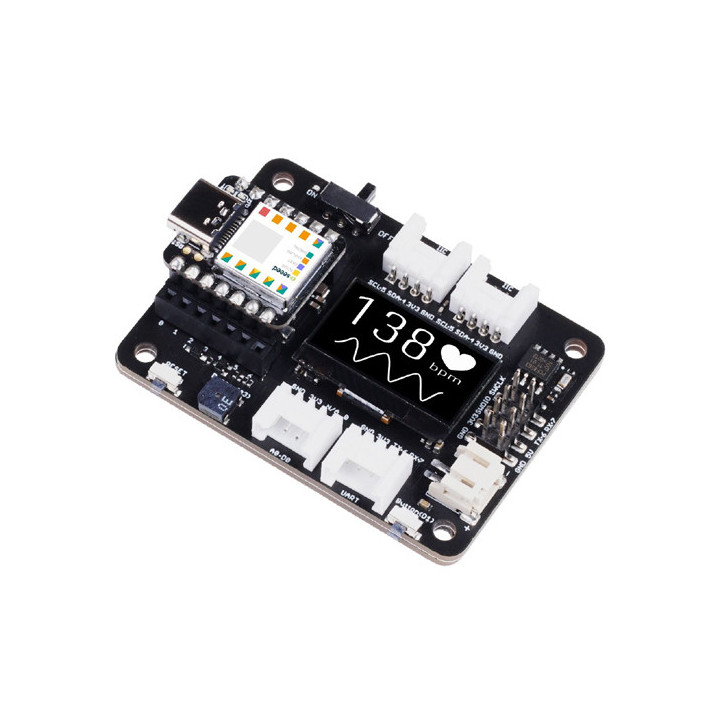

• Connecteurs femelles pour recevoir un module Seeeduino XIAO (non livré)
• Avec circuit de courant de charge: 460 mA (max.)
• Led d'état de charge
• Interrupteur M/A

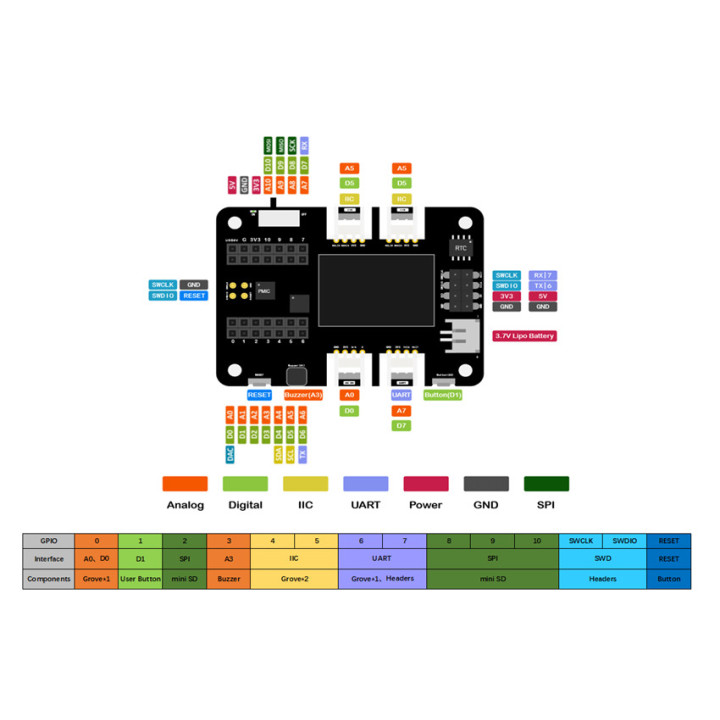

• 4 connecteurs au format Grove (1xA0/D0 - 2xI2C - 1xUART)
• Reprise des 14 GPIO du Seeeduino XIAO (non livré)
• 4 trous de fixation pour vis M2 (entraxe 35 x 20 mm)
• Afficheur OLED 0,96"
• 1 horloge RTC (PCF8563T/5)

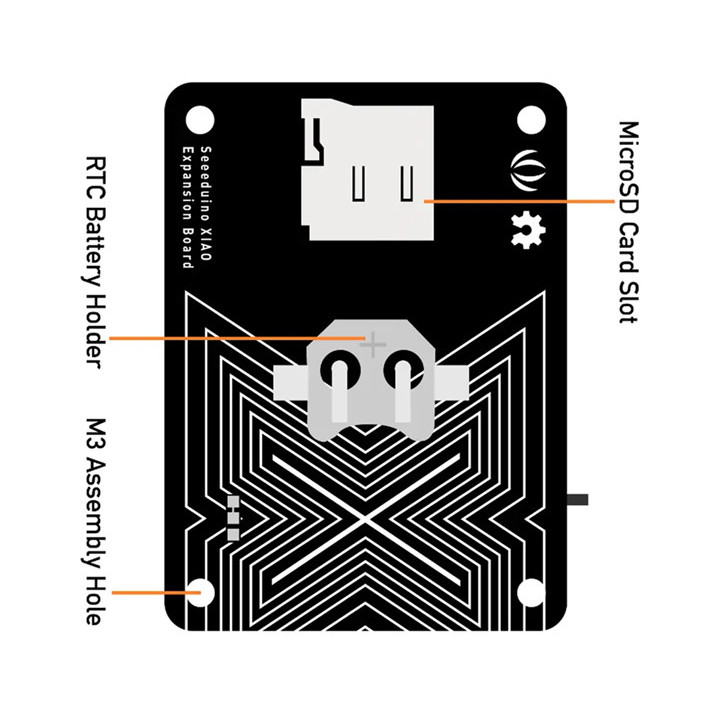

• 1 support pour pile de sauvegarde type CR1220 (non livrée)

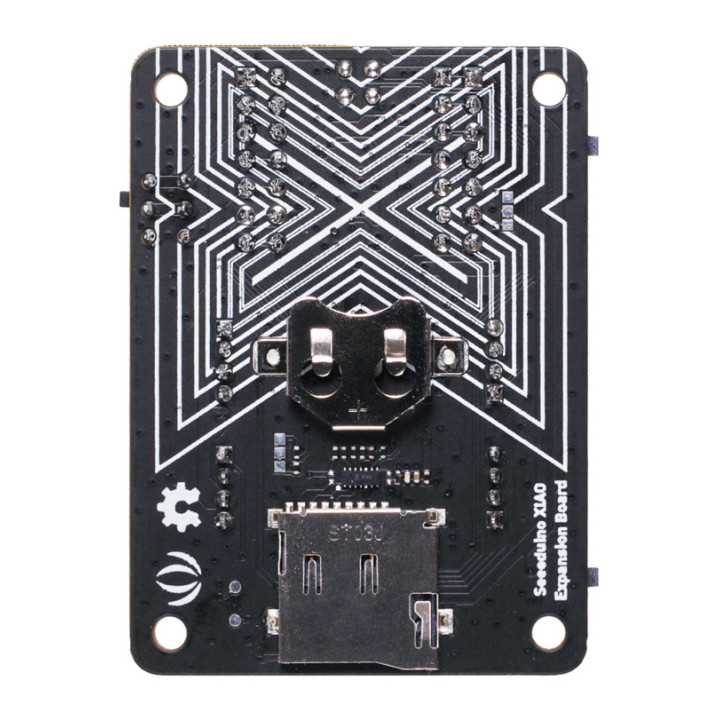

• Slot microSD pour extension mémoire (carte microSD™ non livrée)
• 1 bouton-poussoir
• 1 bouton RESET
• 1 connecteur SWD
• 1 connecteur 3 broches mâle (pour servomoteur ou capteur externe 5V non livrés)
• 1 buzzer

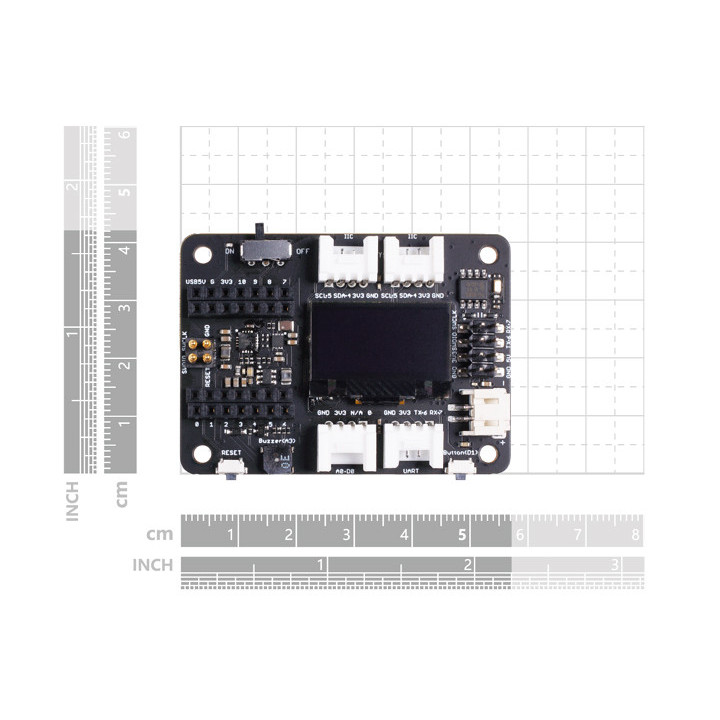

• Dimensions: 58 x 25 mm / 39 x 25 mm

Le module Seeeduino XIAO non livré est vendu séparément.
