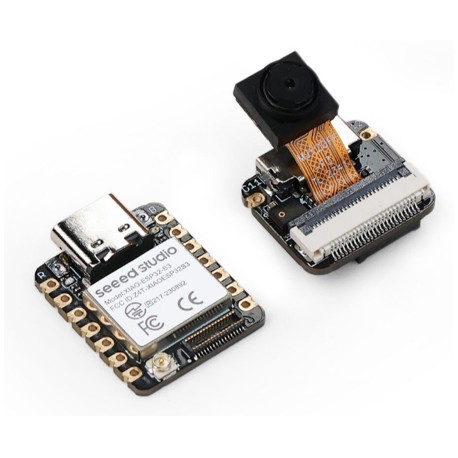

Cartes Seeed Studio XIAO ESP32S3 Sense avec module caméra

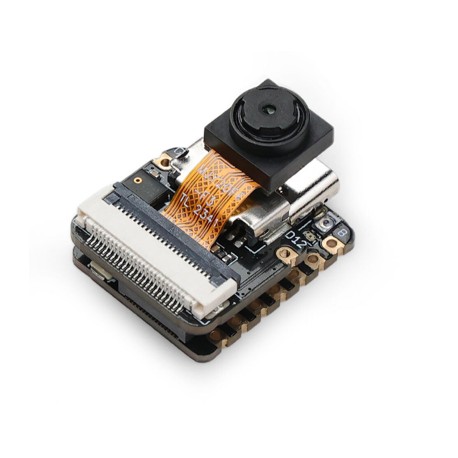

Cartes Seeed Studio XIAO ESP32S3 Sense et son module caméra OV2640

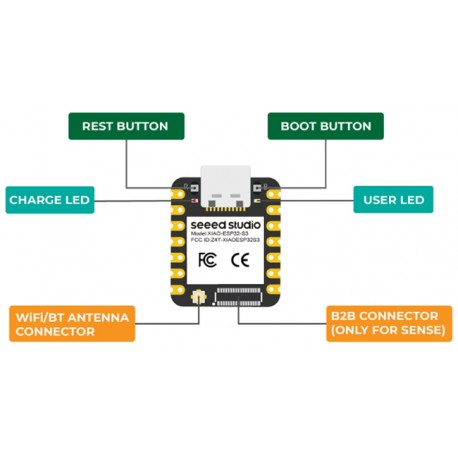

Détails de la cartes Seeed Studio XIAO ESP32S3 113991115

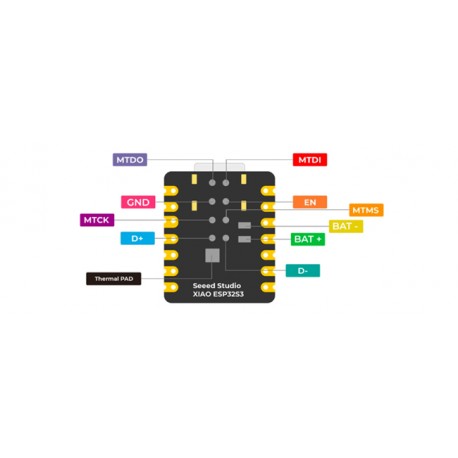

Détails du dessous de la cartes Seeed Studio XIAO ESP32S3 Sense

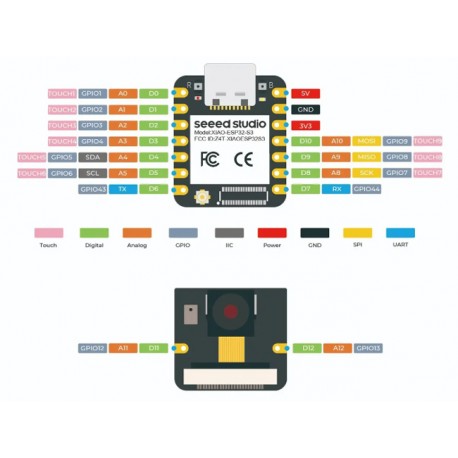

Détails des broches de la cartes Seeed Studio XIAO ESP32S3 Sense et du module caméra
Cartes Seeed Studio XIAO ESP32S3 Sense (avec module caméra) 113991115
Cartes Seeed Studio XIAO ESP32S3 Sense avec module caméra

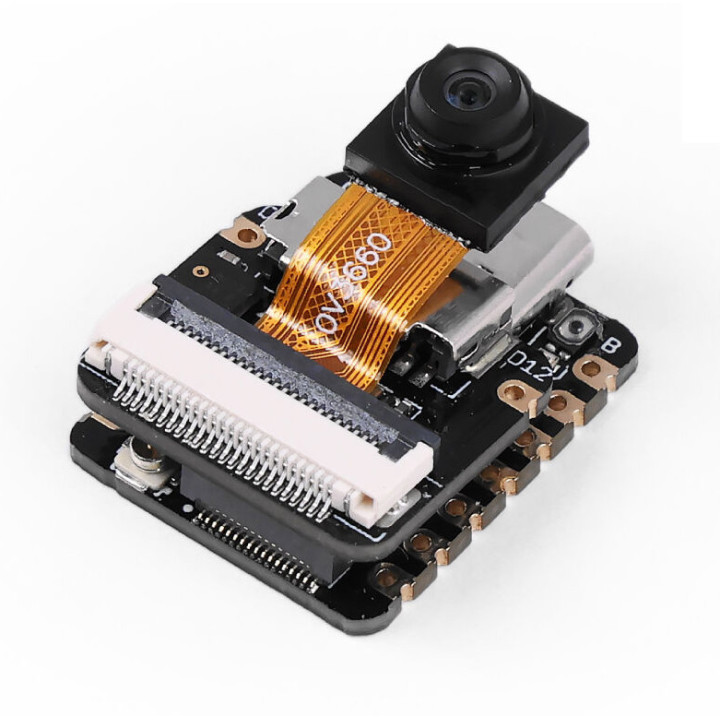

Cartes Seeed Studio XIAO ESP32S3 Sense et son module caméra OV2640

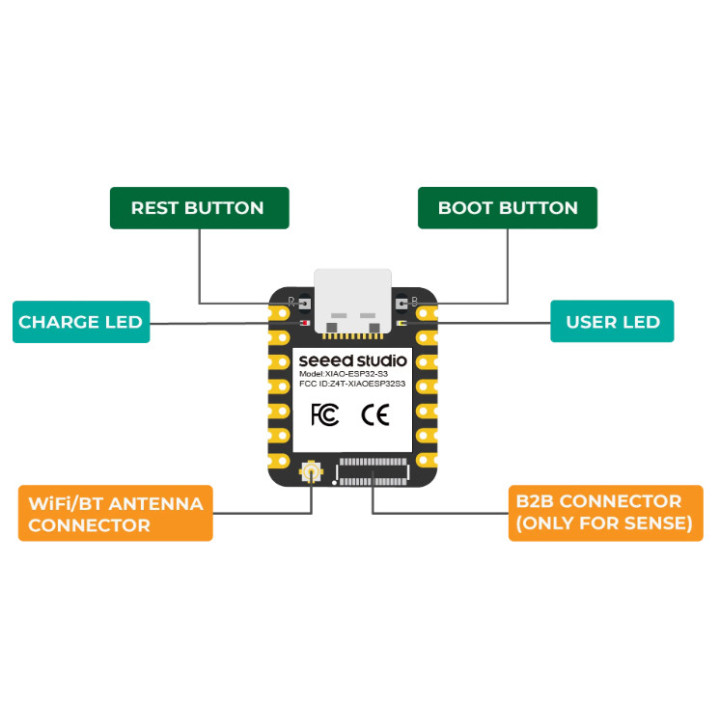

Détails de la cartes Seeed Studio XIAO ESP32S3 113991115

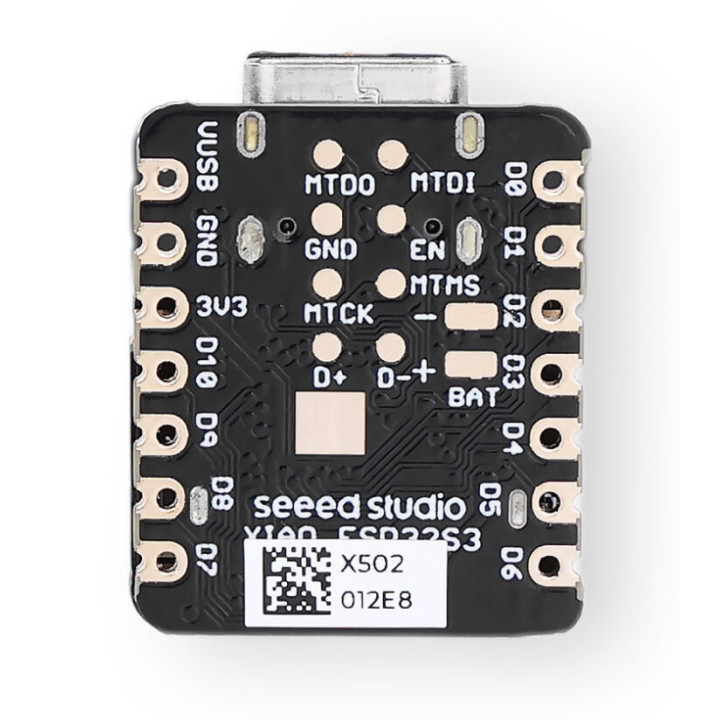

Détails du dessous de la cartes Seeed Studio XIAO ESP32S3 Sense

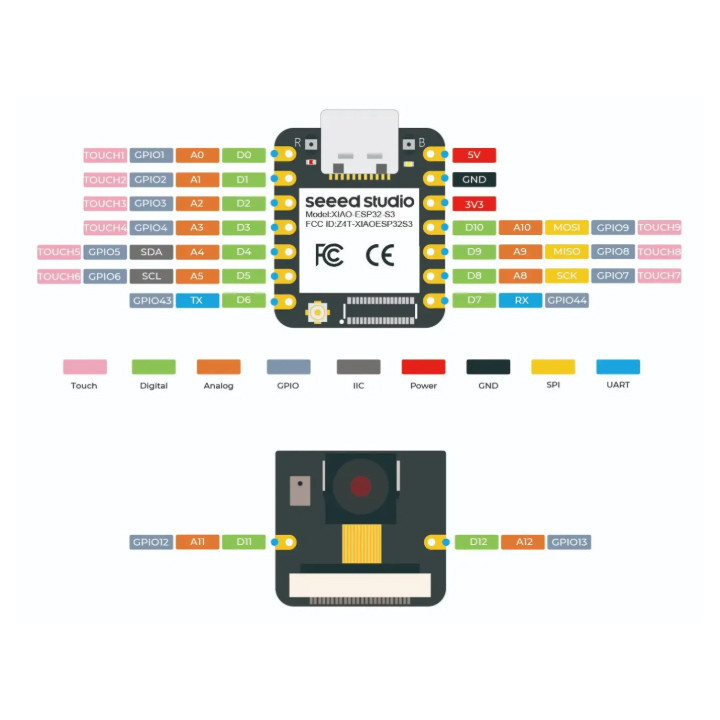

Détails des broches de la cartes Seeed Studio XIAO ESP32S3 Sense et du module caméra
113991115
Disponible
19,80 € TTC
16,50 € HT

Dont 0,04 € d'eco-participation déjà incluse dans le prix

Conçu sur la base d'un ESP32S3 livré avec module caméra OV2640 avec audio, l'ensemble Seeed Studio XIAO ESP32S3 Sense est une plateforme de développement idéale pour les applications vidéo embarquées.

Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



Livré avec deux connecteurs mâles (au pas de 2,54 mm à souder par vos soins) la carte Seeed Studio XIAO ESP32S3 version Sense (livrée avec un module avec caméra OV2640, slot microSD et microphone intégré) est conçue sur la base d'un puissant processeur Xtensa LX7 ESP32-S3R8 @ 240 MHz avec connexion USb-C, connectivité Wi-Fi et Bluetooth, associé à 8 MB de mémoire PSRAM et 8 MB de mémoire Flash.

Le module dispose d'une sortie pour antenne externe (livrée) sur connecteur UFL et intègre également une Led d'état d'alimentation et une autre libre d'utilisation ainsi que 2 boutons poussoirs (RESET et BOOT).

Ses très petites dimensions (21 x 17,5 x 15 mm avec le module caméra) rendent cette carte toute indiquée pour la conception de dispositifs portatifs et de projets vidéo embarqués et connectés miniatures.

La programmation s'effectue directement depuis son connecteur USB-C (câble à prévoir) avec les interfaces IDE Arduino® ou IDE Espressif IDE-IDF.

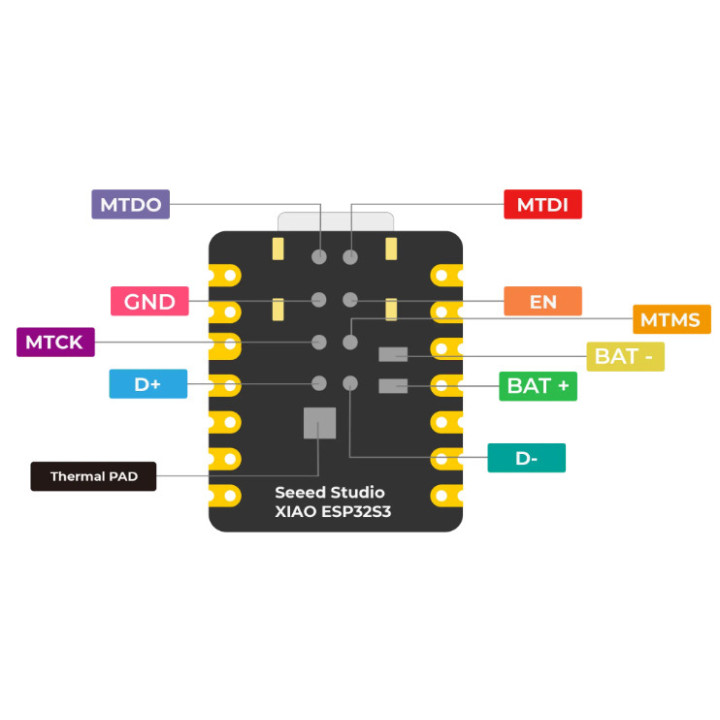

Deux pastilles à souder au dos du module (repérées BAT + et -) permettent également de souder 2 fils pour recevoir un batterie LiPo 3,7V (non livrée) pour des projets embarqués autonomes. La platine dispose d'un circuit de charge dont la led d'état d'alimentation sert également d'indicateur de charge.

Cet ensemble permettra de réaliser des applications audio vidéo embarquées avec ou sans connectivité sans fil:
- Traitement d'images
- Reconnaissance vocale
- Surveillance vidéo
- etc...


Notes:
 bien que la carte puisse être alimentée sous une tension de 5 Vcc, ses ports d'entrées / sorties sont uniquement compatibles avec une tension de 3,3 Vcc max. Une tension supérieure endommagera ses ports (non pris en compte par la garantie).

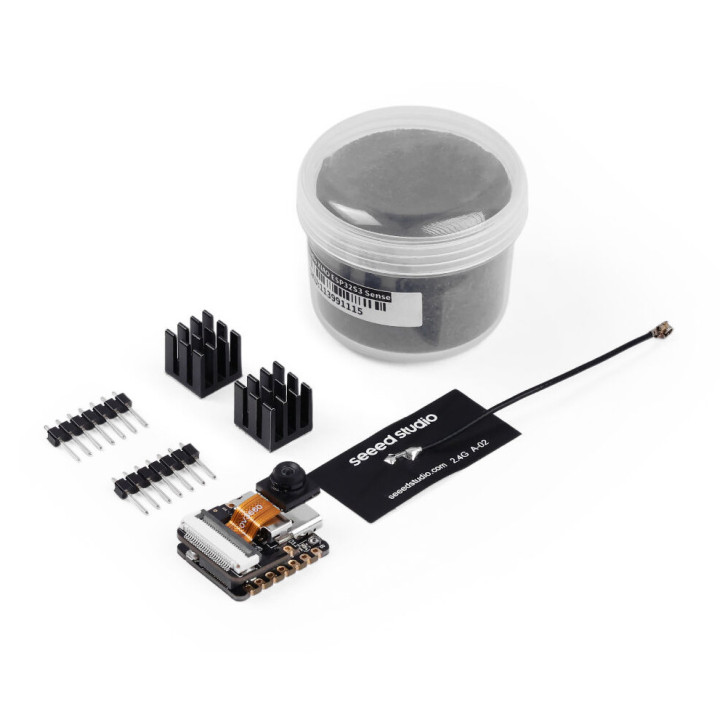

Contenu:
1 x Module ESP32S3 Sense
1 x Module avec caméra OV2640
2 x connecteurs mâles 7 broches

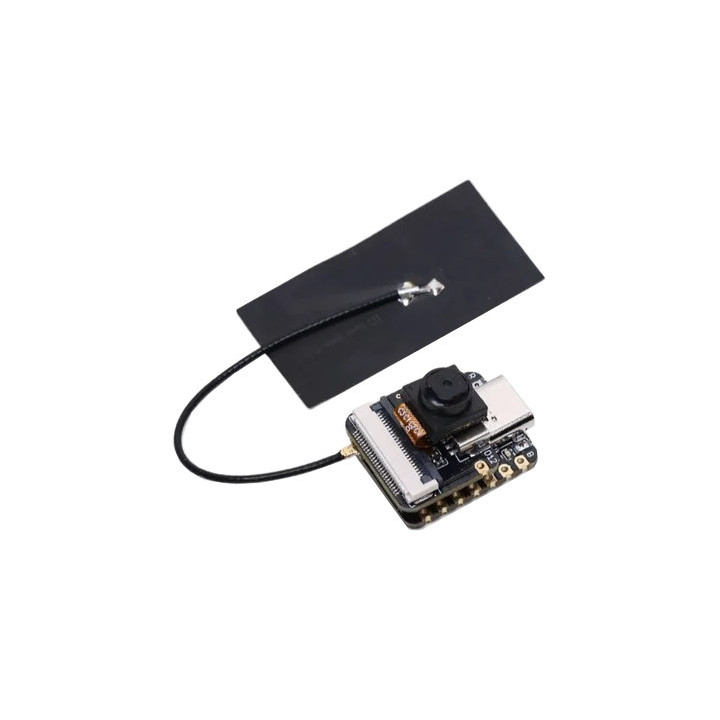

1 x Antenne patch sortie sur fils avec connecteur UFL
2 x Dissipateurs thermiques avec face adhésive



Caractéristiques du module Seeed Studio ESP32S3 Sense :

  • Processeur 32 bits double cœurs Xtensa LX7 ESP32-S3R8 @ 240 MHz
  • Connectivité sans fil: Wi-Fi 2,4 GHz et BLE (Bluetooth 5.0 et Bluetooth Mesh)
  • Module caméra OV2640 (résolution 1600 x 1200) avec micro numérique
  • Connecteur USB-C (pour alimenter, programmer et transférer des données)
  • 8 MB PSRAM et 8 MB de mémoire Flash
  • 1 Led état alimentation, 1 led libre d'utilisation
  • 14 broches (pas 2,54 mm)
  • 18 x Entrées/Sorties configurables:
    • 11 x GPIO (PWM)
    • 9 x Analogiques (ADC)
    • 19 x numériques
    • 1 x I2C
    • 1 x I2S
    • 1 x UART
    • 2 x SPI
  • 1 bouton RESET, 1 bouton BOOT
  • Alimentation:
    • 5 Vcc via USB-C (câble à prévoir)
    • 5 VCc sur PIN VCC/GND
    • 3,7 V via batterie (non livrée)
  • Compatible IDE Arduino® et ESP-IDF
  • Niveau logique: 3,3 Vcc (uniquement)

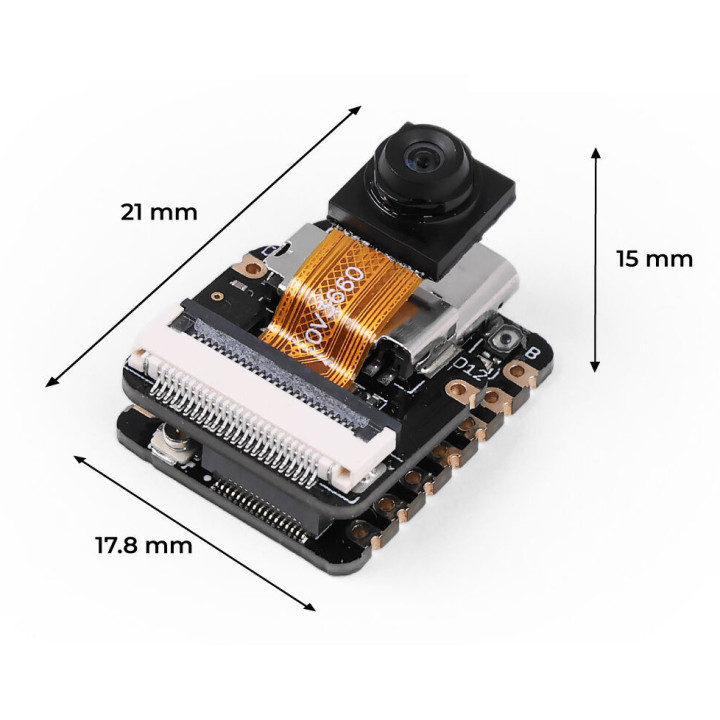

  • Dimensions: 21 x 17,5 x 15 mm
  • Dimensions antenne: 40 x 20 mm

Caractéristiques du module caméra :

  • Module avec caméra OV2640
  • Résolution: 1600 x 1200 pixels
  • Slot pour carte microSD non livrée (supporte jusqu'à 32 GB)
  • Microphone numérique intégré
