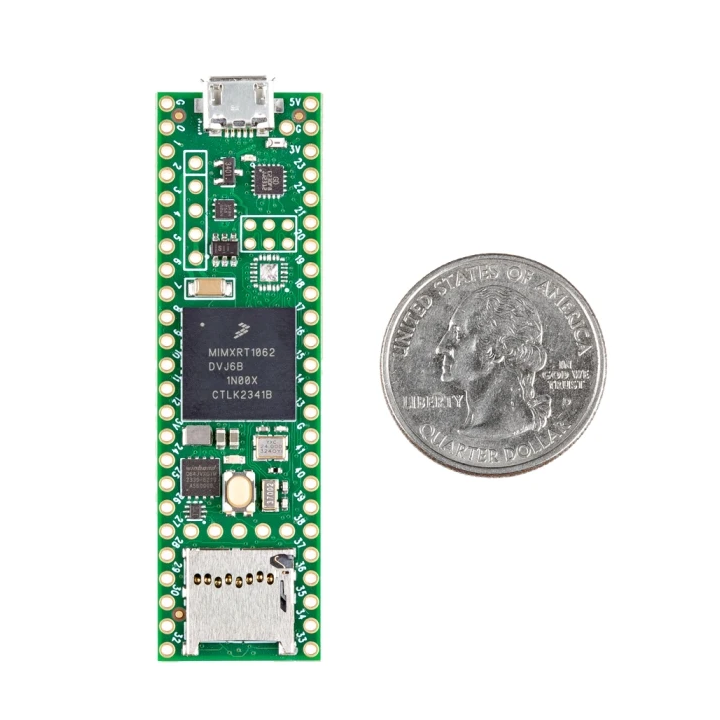

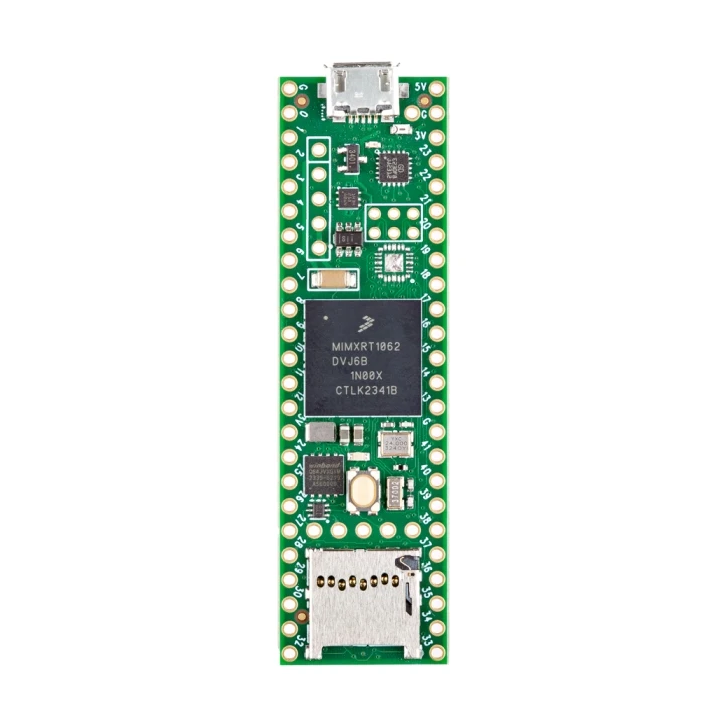

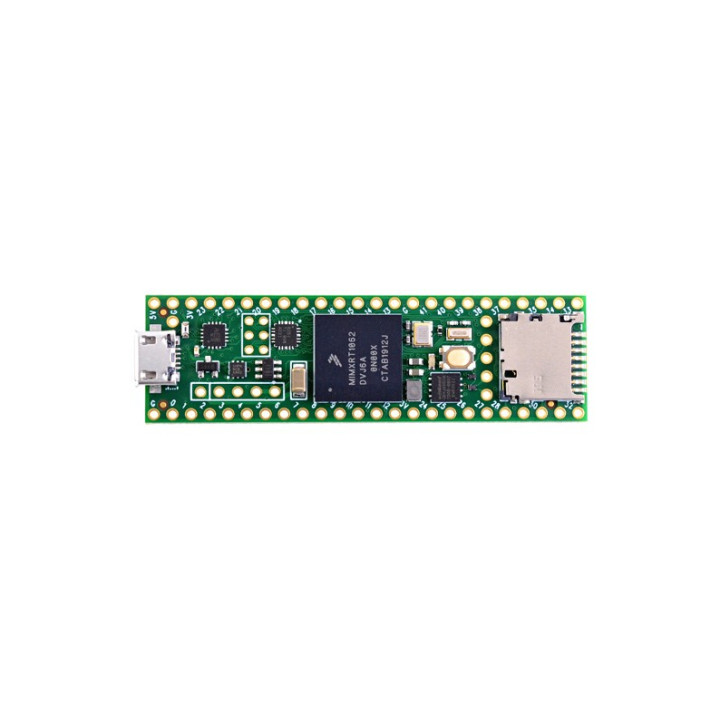

Carte Teensy 4.1 NE ( version sans connecteur )

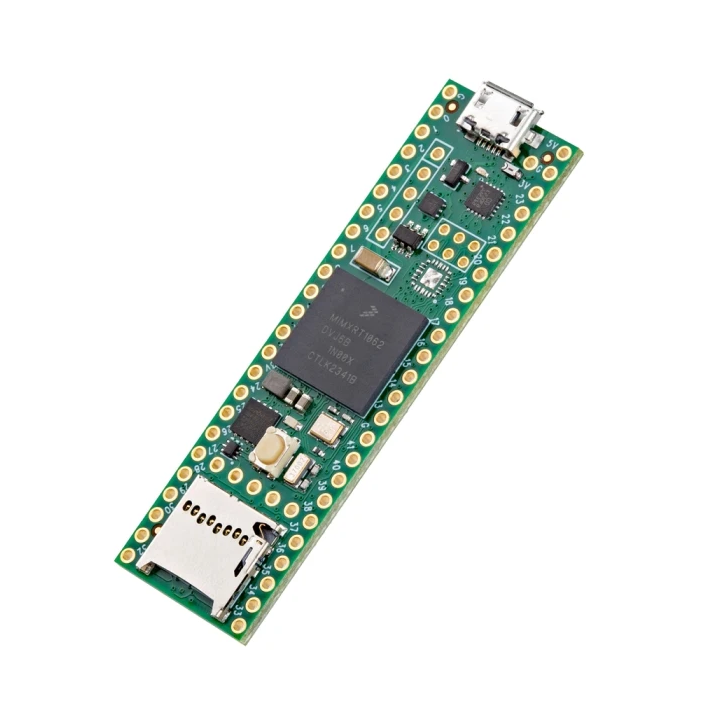

Cette carte Teensy 4.1 NE (No Ethernet) est une Teensy 4.1 dépourvue du contrôleur Ethernet et livrée sans connecteurs pré-soudés. Pour le reste, elle conserve tout ce qui fait la 4.1 : un ARM Cortex-M7 à 600 MHz, 8 Mo de Flash, un socket micro SD, un port USB hôte et les emplacements d'extension mémoire. C'est la version destinée aux projets qui n'ont pas besoin de réseau filaire et qui équipent eux-mêmes leur connectique.

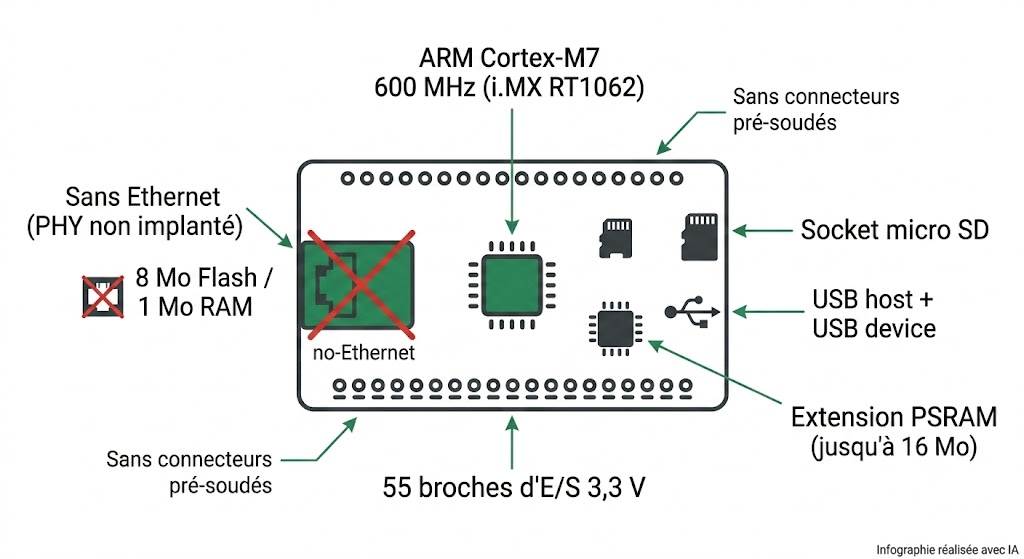

Spécifications visuelles de la carte Teensy 4.1 NE (sans Ethernet, sans connecteurs) (image réalisée par outil IA)

Spécifications techniques

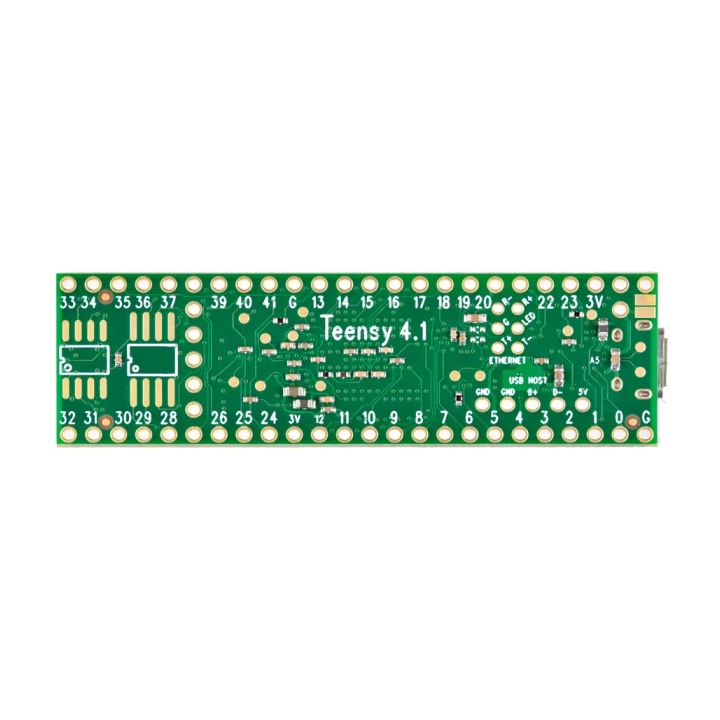

Deux particularités définissent cette référence avant tout le reste : l'absence de PHY Ethernet (la puce DP83825 n'est pas implantée, il n'y a donc pas d'interface réseau) et la livraison sans connecteurs soudés. Sur le plan du calcul, rien ne change par rapport à une 4.1 : le microcontrôleur NXP i.MX RT1062 embarque un cœur ARM Cortex-M7 à 600 MHz, avec calcul flottant matériel en simple et double précision.

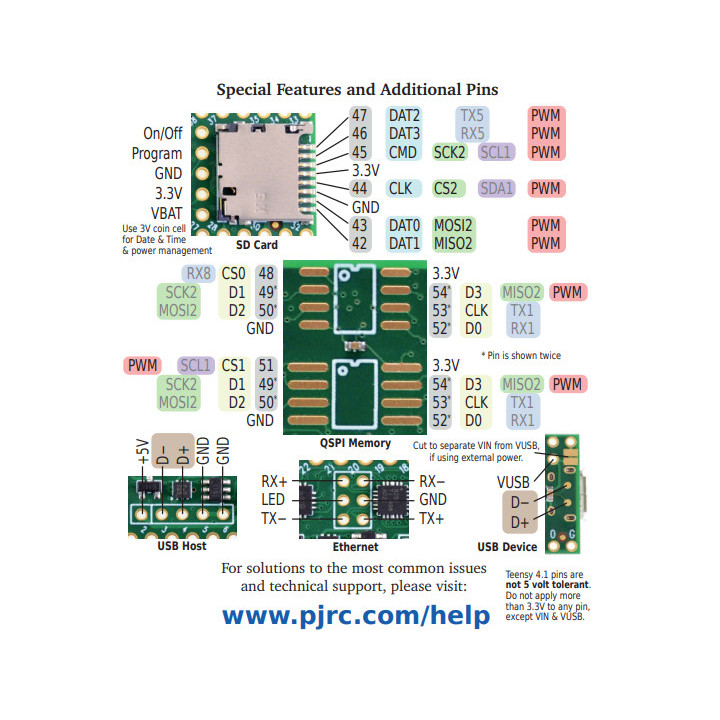

La mémoire se compose de 8 Mo de Flash et de 1 Mo de RAM, dont 512 Ko en mémoire tightly coupled pour un accès en un cycle. Deux emplacements en face inférieure acceptent l'ajout, par soudure, d'une puce PSRAM (jusqu'à 16 Mo) ou d'une Flash QSPI supplémentaire sur un bus dédié.

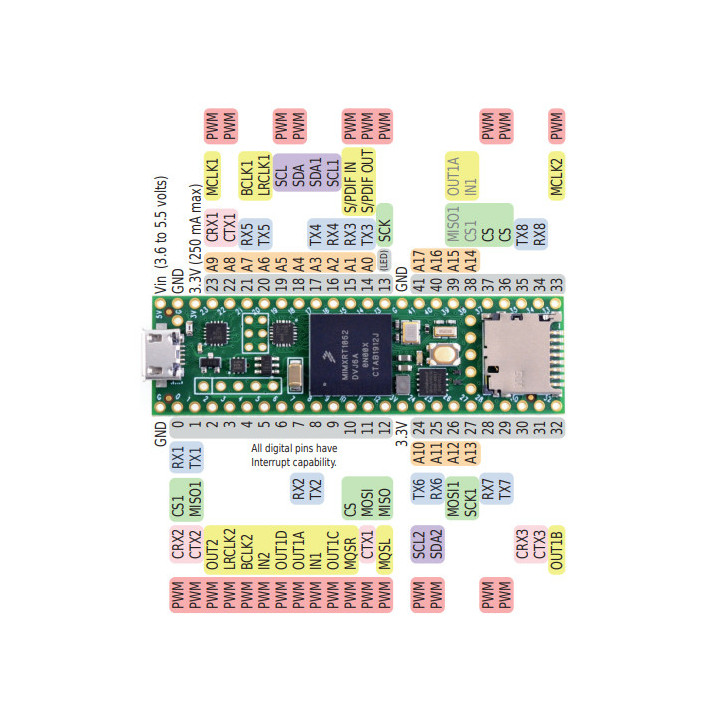

Côté entrées/sorties, la carte sort 55 broches, dont 42 alignées sur les bords pour le breadboard, avec 35 lignes PWM et 18 entrées analogiques. Elle intègre un socket micro SD relié en SDIO rapide, un port USB device 480 Mbit/s et un port USB host sur header 5 broches, ainsi que 8 ports série, plusieurs bus I²C et SPI et le CAN / CAN FD.

Toutes les broches travaillent en 3,3 V et ne tolèrent pas le 5 V : un adaptateur de niveau logique reste nécessaire pour le 5 V. La carte mesure 2,4 × 0,7 pouce, dispose d'une broche on/off pour couper l'alimentation, et d'une horloge temps réel entretenue par une pile sur VBAT.

Teensy 4.1 NE : ce qui la distingue

Le sigle NE signifie « No Ethernet ». Cette version est née de la pénurie de composants et répond à un besoin simple : beaucoup de projets n'utilisent pas le réseau conecté. En retirant le PHY Ethernet, PJRC propose une 4.1 à coût réduit, sans rien sacrifier des autres atouts de la carte.

L'autre spécificité est la connectique non soudée. Vous choisissez vous-même les barrettes à monter (mâle ou femelle à ajouter), ou câblez directement selon votre montage. Cela laisse la main sur le profil final de la carte et sur la hauteur de l'assemblage.

Par rapport à la Teensy 4.0, cette 4.1 NE reste nettement plus dotée : format plus grand, 8 Mo de Flash contre 2, socket micro SD intégré, port USB hôte sur broches traversantes, davantage d'E/S et l'extension mémoire. La seule chose qui la sépare d'une 4.1 standard est l'interface réseau. Si votre projet a besoin d'Ethernet, c'est vers la 4.1 dotée du PHY (à compléter du kit RJ45) qu'il faut se tourner. L'ensemble de la gamme Teensy permet de situer chaque version.

Développer avec la Teensy 4.1 NE : Arduino IDE et Teensyduino

La programmation s'effectue depuis l'Arduino IDE une fois l'add-on Teensyduino installé, qui apporte le support des cartes Teensy et un jeu étendu de bibliothèques optimisées. L'absence d'Ethernet ne change rien à la chaîne de développement habituelle.

Le menu de type USB de Teensyduino transforme la carte en port série, clavier, souris ou interface MIDI, plusieurs rôles pouvant cohabiter ; le port USB host accueille de son côté claviers ou instruments MIDI externes. Pour l'audio, la bibliothèque Audio et son outil de conception graphique restent pleinement disponibles.

Avant de monter votre connectique, gardez en tête que les broches sont en 3,3 V et n'acceptent pas le 5 V. La carte reprenant le format de la Teensy 3.6, elle accepte des barrettes standard sur ses bords ; le socket micro SD et le header USB hôte se câblent ensuite selon vos besoins.

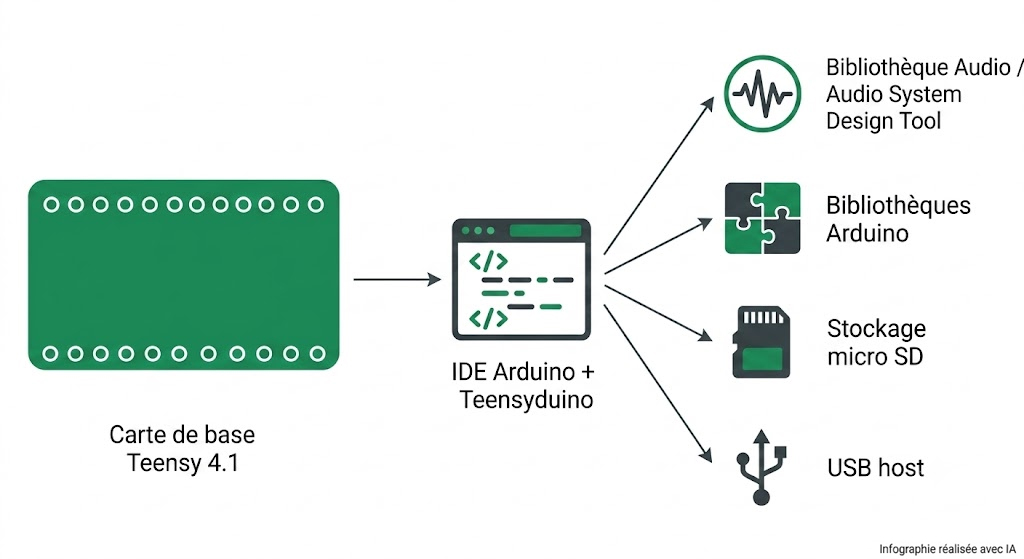

Écosystème logiciel et matériel de la carte Teensy 4.1 NE (image réalisée par outil IA)

Applications et cas d'usage

Privée d'Ethernet mais riche en mémoire et en entrées/sorties, la Teensy 4.1 NE vise les projets exigeants qui se passent de réseau filaire. Ses capacités de calcul sont celles d'une 4.1 complète.

Enregistrement de données sur carte SD

Le socket micro SD en SDIO rapide convient au datalogging à haute cadence : acquisition de capteurs, journalisation de signaux, stockage de mesures sur le terrain.

Connexion de périphériques USB

Grâce au port USB host, la carte pilote un clavier, un instrument MIDI ou un hub, ce qui ouvre les projets de contrôleurs musicaux et d'interfaces homme-machine.

Audio et traitement du signal

Le cœur Cortex-M7 et son calcul flottant exécutent synthèse, effets et traitement du signal en temps réel, la mémoire couplée au processeur réduisant la latence des boucles serrées.

Projets gourmands en mémoire

L'ajout d'une puce PSRAM (jusqu'à 16 Mo) alimente les tampons d'image de grands afficheurs TFT, les effets audio avancés ou l'émulation de systèmes anciens.

Montages à forte densité d'E/S

Avec 55 broches, dont 35 en PWM et 18 entrées analogiques, la carte couvre les applications réclamant un grand nombre de signaux : robotique, bancs de test, contrôle multi-axes.

Tutoriels et ressources

Page officielle Teensy 4.1 (PJRC)

Le constructeur y publie le brochage complet, les caractéristiques mémoire et les détails d'alimentation de la 4.1. La référence pour repérer les broches avant câblage.

Consultez la page officielle des Teensy 4.1

Installation de Teensyduino

Cette page décrit l'ajout du support Teensy à l'Arduino IDE et la liste des bibliothèques fournies. À réaliser avant la première compilation.

Tout savoir sur l'installation de Teensyduino

Audio System Design Tool

Cet éditeur en ligne sert à composer une chaîne sonore par blocs et à exporter le code prêt pour la bibliothèque Audio. Un point de départ commode pour un projet audio.

Consultez l'éditeur Audio System Design Tool

Résumé des caractéristiques techniques

• Ethernet : non — version NE, PHY DP83825 non implanté
• Livraison : carte nue, sans connecteurs pré-soudés
• Microcontrôleur : NXP i.MX RT1062 (ARM Cortex-M7, 32 bits, FPU float + double)
• Fréquence : 600 MHz (ajustement dynamique, overclock possible)
• Mémoire : 8 Mo Flash, 1 Mo RAM (dont 512 Ko tightly coupled), EEPROM émulée
• Extension : emplacements PSRAM (jusqu'à 16 Mo) et Flash QSPI à souder
• Stockage : socket micro SD (SDIO)
• USB : port device 480 Mbit/s + port host (header 5 broches)
• E/S : 55 broches (42 sur les bords), 35 PWM, 18 entrées analogiques
• Communication : 8 ports série, I²C, SPI, CAN / CAN FD
• Tension : broches 3,3 V, non tolérantes 5 V
• Format : 2,4 × 0,7 pouce (empreinte Teensy 3.6)

Questions fréquentes

Cette carte gère-t-elle l'Ethernet ?

Non. La version NE (No Ethernet) ne comporte pas la puce PHY Ethernet, il n'y a donc pas d'interface réseau filaire. Si vous avez besoin d'Ethernet, il faut choisir la Teensy 4.1 dotée du PHY, complétée par le kit RJ45 vendu séparément.

Peut-on ajouter l'Ethernet par la suite ?

Pas facilement. Le PHY n'étant pas présent sur la carte, l'ajout d'Ethernet n'est pas prévu sur cette version. Une alternative consiste à passer par un module Ethernet externe sur le bus SPI, au prix d'un débit et d'une intégration moindres que le PHY natif.

Les connecteurs sont-ils soudés ?

Non. La carte est fournie sans connecteurs pré-soudés. Vous soudez les barrettes de votre choix ou câblez directement, selon le montage. Cela laisse le contrôle complet de la connectique et de la hauteur finale.

Quelle différence avec la Teensy 4.1 standard ?

Une seule : l'interface Ethernet. La 4.1 NE est électroniquement identique à la 4.1 standard, à l'exception du PHY Ethernet non implanté. Mémoire, micro SD, USB host, extension PSRAM et entrées/sorties sont identiques.

Quelle différence avec la Teensy 4.0 ?

La 4.1 NE est plus grande et mieux équipée : 8 Mo de Flash contre 2, socket micro SD intégré, port USB hôte sur broches, davantage d'E/S et l'extension mémoire. Les deux partagent le même Cortex-M7 à 600 MHz.

Les broches acceptent-elles le 5 V ?

Non. Comme sur toutes les Teensy 4.x, les broches fonctionnent en 3,3 V et ne sont pas tolérantes au 5 V. Une tension supérieure risque de détruire le microcontrôleur ; un adaptateur de niveau logique est requis pour le 5 V.
