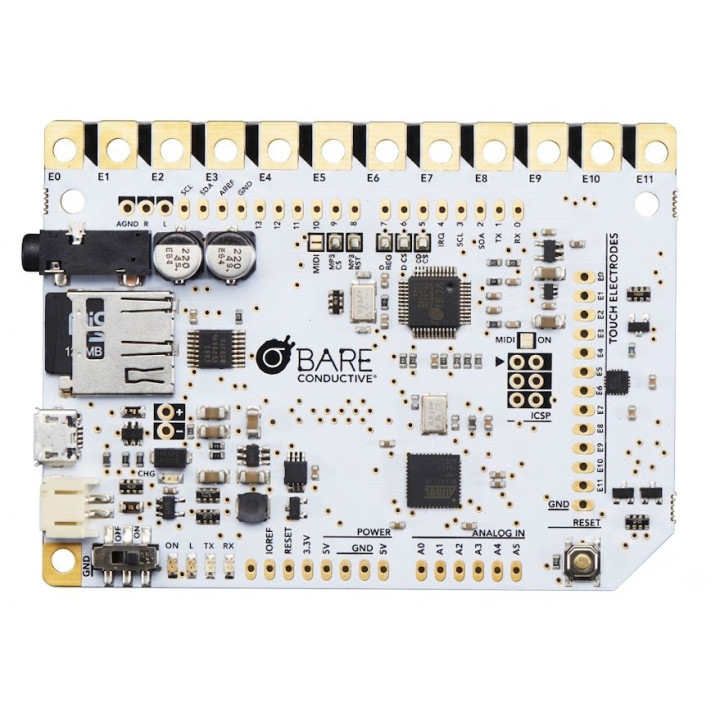

Carte Bare Conductive Touch Board SKU5013 compatible Arduino
La carte Touch Board est une plateforme compatible Arduino® destinée à changer le monde autour de vous en transformant la plupart des matériaux conducteurs en capteurs sensitifs ou en capteurs d'approche (avec de la peinture conductrice).
Prix :
80,40 €
TTC
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos
La carte Touch Board SKU5013 est un dispositif polyvalent doté de fonctionnalités avancées pour le développement interactif, compatible avec Arduino®, et intégrant un capteur capacitif, un lecteur MP3, et une interface MIDI.
Grâce à un stylo ou à une peinture conductive optionnelle, peignez un interrupteur sur un mur, dessinez un clavier de piano ou créez une zone interactive qui seront reconnus par la carte Touch Board SKU5013 !
Qu'est-ce que la Touch Board ?
- C'est une base de développement compatible Arduino®
- C'est un lecteur capable de restituer les fichiers audio MP3
- C'est une interface MIDI
- C'est un instrument MIDI
- C'est une interface de prototypage avec capteur capacitif expérimental
- C'est un support pour carte mémoire microSD™
- C'est un chargeur pour batterie LiPO (la batterie n'est pas livrée)
Utilisation et programmation
La carte Touch Board s'utilise et se programme comme une platine arduino® Leonardo (elle utilise le même environnement de programmation). La carte dispose de librairies capables de gérer ses périphériques embarqués (support de carte microSD™, capteur capacitif, interface MIDI, lecteur MP3...).
Connexions et compatibilité
La carte Touch Board dispose de connexions reprenant les ports d'entrées/sorties du microcontrôleur dont l'implantation est compatible avec les bases arduino®. Ainsi en soudant des connecteurs mâles/femelles optionnels (proposés en option dans la colonne de droite), vous pourrez utiliser des shields arduin®™ sur celle-ci si nécessaire.
Caractéristiques audio et capteur capacitif

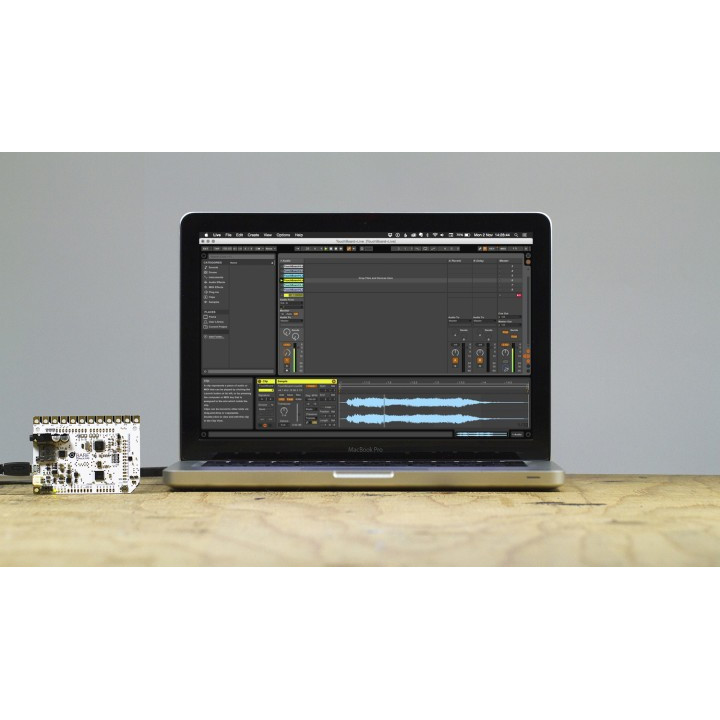

La carte dispose d'un codec audio MP3 de type VLSI VS1053B capable de restituer les fichiers audio MP3/MIDI/OGG/WAV (préalablement stockés sur une carte microSD™). La carte peut également faire office de synthétiseur MIDI polyphonique. Le signal audio est accessible sur un jack stéréo 3.5 mm.

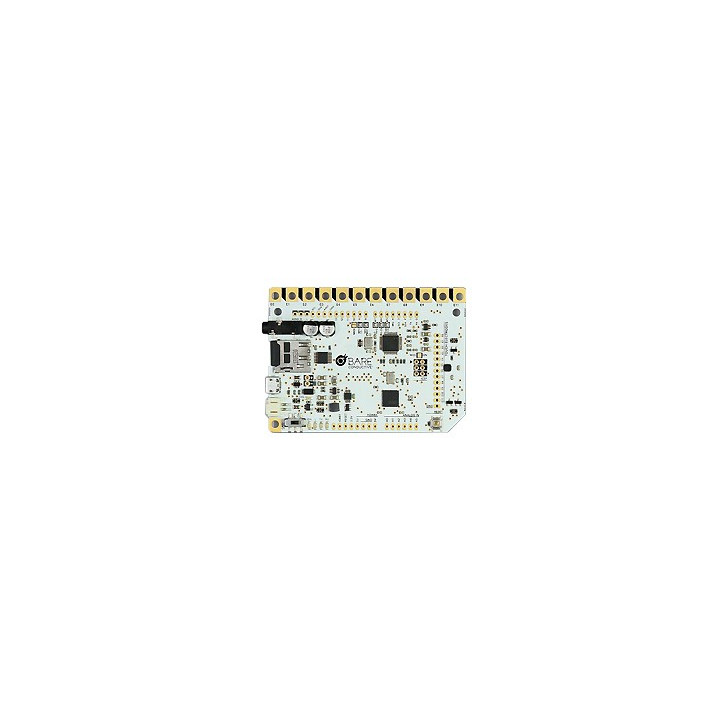

La carte Touch Board dispose de 12 électrodes reliées à un capteur capacitif de type MPR121 (Freescale). Elle pourra ainsi détecter la sollicitation de votre doigt sur une de ses électrodes.

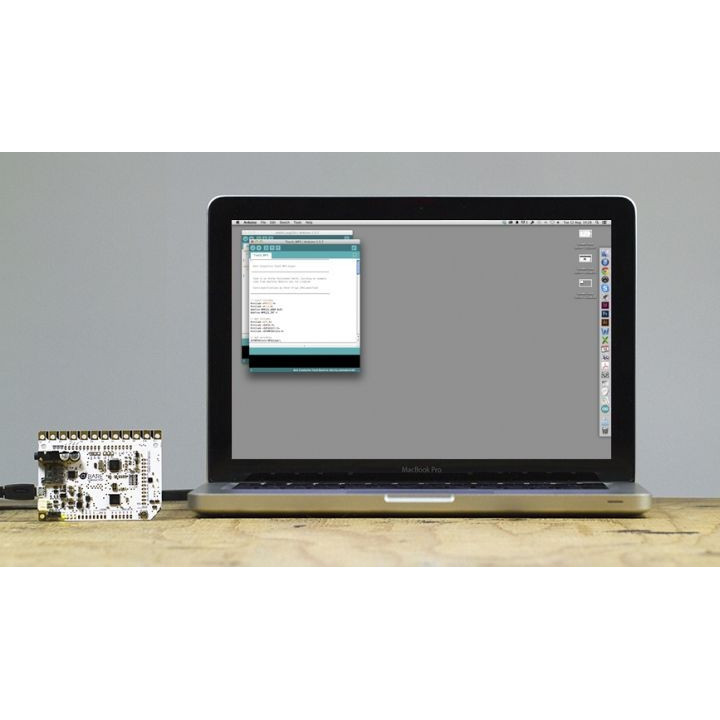

La carte ne nécessitera qu'un simple câble micro USB pour pouvoir être programmée via un ordinateur au moyen de l'environnement de développement des arduino®.
Un connecteur permet également le raccordement d'une source d'alimentation externe par batterie LiPO (non livrée). La carte dispose à ce titre d'un système de charge intégré pour ce type de batterie.
La Touch Board dispose également d'un interrupteur "M/A" et d'un bouton-poussoir de Reset.
La carte Touch Board dispose de 12 électrodes reliées à un capteur capacitif de type MPR121 (Freescale). Elle pourra ainsi détecter la sollicitation de votre doigt sur une de ses électrodes.
La carte ne nécessitera qu'un simple câble micro USB pour pouvoir être programmée via un ordinateur au moyen de l'environnement de développement des arduino®.
Un connecteur permet également le raccordement d'une source d'alimentation externe par batterie LiPO (non livrée). La carte dispose à ce titre d'un système de charge intégré pour ce type de batterie.
La Touch Board dispose également d'un interrupteur "M/A" et d'un bouton-poussoir de Reset.
Applications et utilisations

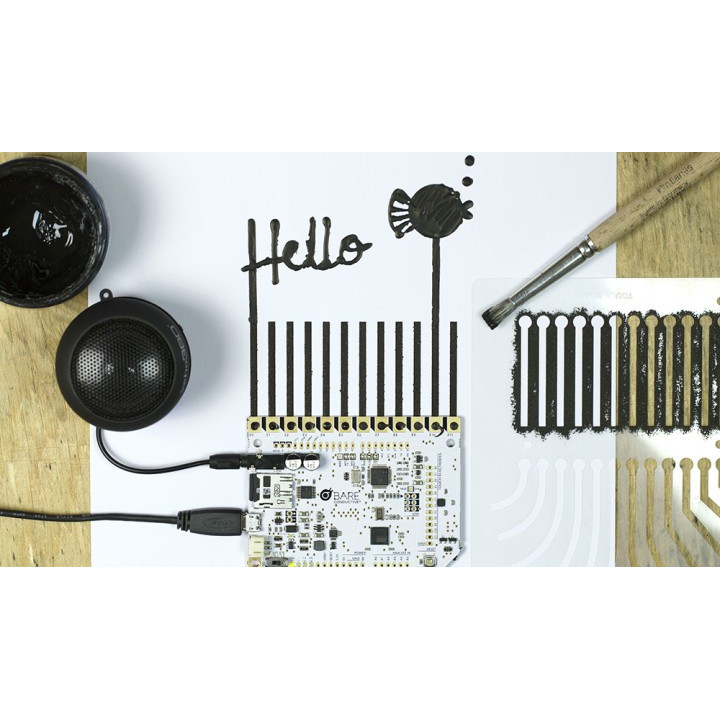

En utilisant un stylo à encre conductrice ou une peinture conductrice spéciale (proposés tous les deux en option dans la colonne de droite), il vous sera possible de dessiner des surfaces qui deviendront autant de capteurs pouvant être reliés aux électrodes de la carte Touch board !
Ci-dessous la réalisation d'un mini piano dont les touches ont été peintes !
De part l'utilisation d'un capteur capacitif, il est également possible de transformer toutes sortes d'objets métalliques en capteur.
Le capteur capacitif de la carte Touch Board est également capable (suivant la forme dessinée avec le stylo ou la peinture conductrice) de fonctionner comme un capteur de proximité capable de détecter l'approche d'une main.
Réaliser une batterie musicale virtuelle ou détecter l'approche d'une main sont autant d'applications possibles et réalisables avec la carte Touch Board.
Ci-dessous la réalisation d'un mini piano dont les touches ont été peintes !
De part l'utilisation d'un capteur capacitif, il est également possible de transformer toutes sortes d'objets métalliques en capteur.
Le capteur capacitif de la carte Touch Board est également capable (suivant la forme dessinée avec le stylo ou la peinture conductrice) de fonctionner comme un capteur de proximité capable de détecter l'approche d'une main.
Réaliser une batterie musicale virtuelle ou détecter l'approche d'une main sont autant d'applications possibles et réalisables avec la carte Touch Board.
Caractéristiques techniques
- Microcontrôleur Atmel™ ATMega32U4 (horloge 16 MHz)
- Compatible arduino® (reconnu comme une platine Arduino® Leonardo)
- Capteur capacitif Freescale™ MPR121 embarqué
- Processeur audio VLSI VS1053B embarqué
- Brochage compatible avec les shield pour arduino®
- 32 KB de mémoire Flash (dont 4 KB utilisés pour le bootloader)
- Alimentation 5 V
- Chargeur pour batterie LiPo intégrée (batterie non livrée)
- Alimentation et programmation via port USB (câble non livré)
- 20 ports d'E/S (3 utilisés pour le capteur capacitif et 5 pour le circuit intégré MP3)
- 7 canaux PWM
- 12 entrées de conversion "A/N"
- 12 électrodes capacitives (8 pouvant être utilisables en E/S tout-ou rien ou PWM)
- Interrupteur"M/A"
- Bouton-poussoir de Reset
- Sortie audio sur jack stéréo 3,5 mm
- Dimensions: 84 x 62 mm (hauteur 10 mm)
La carte Touch Board permet la réalisation d'une quantité infinie d'applications expérimentales et ludiques (consultez les différentes vidéos présentent sur le site du fabricant pour vous donner une idée). Le capteur capacitif de la carte n'est toutefois pas conçu pour pouvoir utiliser des surfaces métalliques trop grandes comme capteur, ni des surfaces métalliques elles même alimentées par une source externe.
-
Schéma de la platineTélécharger
-
Logiciel de configurationTélécharger
-
Vidéo de présentationTélécharger
-
Guide de démarrageTélécharger
-
Datasheet du moduleTélécharger
-
Note d'application #1Télécharger
-
Note d'application #2Télécharger
-
Note d'application #3Télécharger
-
Note d'application #4Télécharger
-
Note d'application #5Télécharger
