Circuit imprimé universel LEXSP005 pour Arduino et prototypage rapide Images

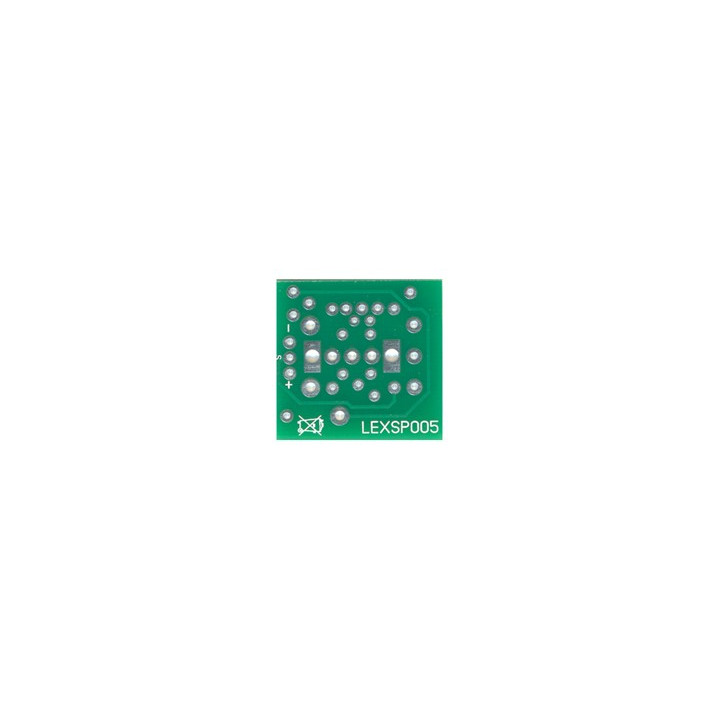

Circuit imprimé universel LEXSP005 pour Arduino et prototypage rapide
Ce petit circuit imprimé (livré seul) est spécialement conçu pour recevoir une multitude de composants additionnels afin de pouvoir être raccordé à la platine shield "BTW".
Prix :
0,60 €
TTC
Ce petit circuit imprimé (livré seul) est spécialement conçu pour recevoir une multitude de composants additionnels afin de pouvoir être raccordé à la platine shield "BTW".
Pour ce faire, ce dernier devra être associé à un petit cordon "BTWF3" afin d'offrir une solution de prototypage et d'évaluation rapide et économique.
De part ses possibilités ce petit circuit imprimé pourra également être utilisé avec d'autres plate-formes et d'autres composants. Nous donnons ci-dessous quelques possibilités d'utilisations.
| Utilisation en mode Bouton-Poussoir |
En ajoutant les composants ci-dessous (à souder par vos soins - respectez la couleur des fils du câble BTWF3), vous pourrez raccorder ce circuit imprimé à la platine shield "BTW" afin de disposer d'un bouton-poussoir qui sera ainsi relié sur un des ports de votre Arduino™ (ou de votre platine compatible Arduino™).
Composants additionnels à prévoir:
1 x cordon "BTWF3"
1 x bouton-poussoir "KRS0612"
1 x résistance 10 Kohms
Il vous faudra bien sûr configurer le port de l'Arduino™ en entrée. Celui-ci recevra un niveau logique "haut" (lorsque le bouton-poussoir n'est pas sollicité) et au contraire un niveau logique "bas" (lorsque le bouton-poussoir est sollicité).
| Utilisation en mode interrupteur |
En ajoutant les composants ci-dessous (à souder par vos soins - respectez la couleur des fils du câble BTWF3), vous pourrez raccorder ce circuit imprimé à la platine shield "BTW" afin de disposer d'un interrupteur qui sera ainsi relié sur un des ports de votre Arduino™ (ou de votre platine compatible Arduino™).
Composants additionnels à prévoir:
1 x cordon "BTWF3"
1 x interrupteur "COB146"
1 x résistance 10 Kohms
Il vous faudra bien sûr configurer le port de l'Arduino™ en entrée. Celui-ci recevra un niveau logique "haut" (sur une des positions de l'interrupteur) et au contraire un niveau logique "bas" (lorsque l'interrupteur sera basculé sur l'autre position).
| Utilisation en mode interrupteur à bille |
En ajoutant les composants ci-dessous (à souder par vos soins - respectez la couleur des fils du câble BTWF3), vous pourrez raccorder ce circuit imprimé à la platine shield "BTW" afin de disposer d'un interrupteur à bille qui sera ainsi relié sur un des ports de votre Arduino™ (ou de votre platine compatible Arduino™).
Ne soudez pas l'interrupteur à bille complètement contre le circuit imprimé (ce dernier doit être légèrement surélevé) - Basez-vous sur la photo de droite pour son emplacement (l'interrupteur à bille n'a pas de polarité).
Composants additionnels à prévoir:
1 x cordon "BTWF3"
1 x interrupteur à bille "MERS4"
1 x résistance 10 Kohms
Il vous faudra bien sûr configurer le port de l'Arduino™ en entrée. Celui-ci recevra un niveau logique "haut" (lorsque la platine sera retournée) et au contraire un niveau logique "bas" (lorsque la platine sera à l'endroit).
| Utilisation en mode I.L.S |
En ajoutant les composants ci-dessous (à souder par vos soins - respectez la couleur des fils du câble BTWF3), vous pourrez raccorder ce circuit imprimé à la platine shield "BTW" afin de disposer d'un interrupteur à lame souple (I.L.S) qui sera ainsi relié sur un des ports de votre Arduino™ (ou de votre platine compatible Arduino™). Ce type d'interrupteur se présente sous la fome d'une petite ampoule de verre dont le contact interne se ferme ou souvre en fonction de la présence ou de l'absence d'un aimant à proximité. Cette ampoule est fragile. Utilisez une pince plate pour plier les fils de l'I.L.S afin que l'ampoule de verre ne se casse pas pendant cette opération.
Composants additionnels à prévoir:
1 x cordon "BTWF3"
1 x interrupteur "REEDSW2"
1 x résistance 10 Kohms
1 x aimant "MAGNET1"
Il vous faudra bien sûr configurer le port de l'Arduino™ en entrée. Celui-ci recevra un niveau logique "haut" ou "bas" en fonction de la présence ou de l'absence d'un aimant à proximité de l'I.L.S.
| Utilisation en mode Potentiomètre |
En ajoutant les composants ci-dessous (à souder par vos soins - respectez la couleur des fils du câble BTWF3), vous pourrez raccorder ce circuit imprimé à la platine shield "BTW" afin de disposer d'un potentiomètre qui devra être relié sur un des ports de conversion "Analogique/Numérique" de votre Arduino™ (ou de votre platine compatible Arduino™).
Composants additionnels à prévoir:
1 x cordon "BTWF3"
1 x potentiomètre ajustable 100 à 470 Kohms "LH"
1 x axe (optionnel) pour le potentiomètre
Les 2 bornes extrêmes de la résistance ajustable sont câblées entre la masse et le +5 V. Ce qui permet d'obtenir une tension variant entre ces valeurs lorsque vous tournez la résistance ajustable.
| Utilisation en reprise sur bornier à vis |
En ajoutant les composants ci-dessous (à souder par vos soins - respectez la couleur des fils du câble BTWF3), vous pourrez raccorder ce circuit imprimé à la platine shield "BTW" afin de disposer d'une reprise de l'alimentation (+5V et masse) ainsi que la reprise d'un des ports de votre Arduino™ (ou de votre platine compatible Arduino™) sur un bornier à vis.
Composants additionnels à prévoir:
1 x cordon "BTWF3"
1 x bornier à vis 3 plots "SCREW03BL".
| Utilisation en mode led |
En ajoutant les composants ci-dessous (à souder par vos soins - respectez la couleur des fils du câble BTWF3), vous pourrez raccorder ce circuit imprimé à la platine shield "BTW" afin de disposer d'une Led de sortie qui sera ainsi reliée sur un des ports de votre Arduino™ (ou de votre platine compatible Arduino™).
Composants additionnels à prévoir:
1 x cordon "BTWF3"
1 x Led rouge "LED3RLN"
1 x résistance 1 Kohms
Il vous faudra bien sûr configurer le port de l'Arduino™ en sortie. Suivant l'état du port, la Led sera allumée ou éteinte. Il vous est possible d'utiliser une led d'un autre diamètre et/ou d'une autre couleur.
| Utilisation en mode sortie sur collecteur ouvert |
En ajoutant les composants ci-dessous (à souder par vos soins - respectez la couleur des fils du câble BTWF3), vous pourrez raccorder ce circuit imprimé à la platine shield "BTW" afin de disposer d'une sortie transistorisée sur collecteur ouvert qui sera ainsi reliée sur un des ports de votre Arduino™ (ou de votre platine compatible Arduino™). Respectez le sens du transistor lors du montage.
Composants additionnels à prévoir:
1 x cordon "BTWF3"
1 x transistor "BC338"
1 x résistance 10 Kohms
Il vous faudra bien sûr configurer le port de l'Arduino™ en sortie. Le transistor sera capable (suivant l'état du port) de commuter un dispositif externe (50 mA max) - comme une relais par exemple.
| Utilisation en mode Buzzer |
En ajoutant les composants ci-dessous (à souder par vos soins - respectez la couleur des fils du câble BTWF3), vous pourrez raccorder ce circuit imprimé à la platine shield "BTW" afin de disposer d'une sortie buzzer qui sera ainsi reliée sur un des ports de votre Arduino™ (ou de votre platine compatible Arduino™). Respectez le sens du transistor et la polarité du buzzer lors du montage.
Composants additionnels à prévoir:
1 x cordon "BTWF3"
1 x transistor "BC338"
1 x buzzer "SV4/5-SN"
1 x résistance 10 Kohms
Il vous faudra bien sûr configurer le port de l'Arduino™ en sortie. Le buzzer sera activé ou non suivant l'état du port.
| Utilisation en mode LDR |
En ajoutant les composants ci-dessous (à souder par vos soins - respectez la couleur des fils du câble BTWF3), vous pourrez raccorder ce circuit imprimé à la platine shield "BTW" afin de disposer d'une LDR qui sera ainsi reliée qui devra être relié sur un des ports de conversion "Analogique/Numérique" de votre Arduino™ (ou de votre platine compatible Arduino™).
Composants additionnels à prévoir:
1 x cordon "BTWF3"
1 x LCD "LDR720"
1 x résistance 10 Kohms
La tension appliquée sur l'entrée de conversion "Analogique/Numérique" de l'Arduino™ changera en fonction de la lumière captée par la LDR. Note: La valeur de la résistance de 10 Kohms indiquée devra peut être devoir être différente en fonction de la LDR uitilisée.
| Utilisation en mode capteur de flexion |
En ajoutant les composants ci-dessous (à souder par vos soins - respectez la couleur des fils du câble BTWF3), vous pourrez raccorder ce circuit imprimé à la platine shield "BTW" afin de disposer d'un capteur de flexion qui sera ainsi reliée qui devra être relié sur un des ports de conversion "Analogique/Numérique" de votre Arduino™ (ou de votre platine compatible Arduino™).
Composants additionnels à prévoir:
1 x cordon "BTWF3"
1 x capteur de flexion "SEN-10264"
1 x résistance 30 Kohms
La tension appliquée sur l'entrée de conversion "Analogique/Numérique" de l'Arduino™ changera en fonction de la flexion exercée sur le capteur. Note: La valeur de la résistance de 30 Kohms indiquée devra peut être devoir être différente en fonction du modèle de capteur utilisé. .
| Utilisation en mode capteur de force |
En ajoutant les composants ci-dessous (à souder par vos soins - respectez la couleur des fils du câble BTWF3), vous pourrez raccorder ce circuit imprimé à la platine shield "BTW" afin de disposer d'un capteur de force qui sera ainsi reliée qui devra être relié sur un des ports de conversion "Analogique/Numérique" de votre Arduino™ (ou de votre platine compatible Arduino™).
Composants additionnels à prévoir:
1 x cordon "BTWF3"
1 x capteur de force "FSR2"
1 x résistance 10 Kohms
La tension appliquée sur l'entrée de conversion "Analogique/Numérique" de l'Arduino™ changera en fonction de la pression exercée sur le capteur. Note: La valeur de la résistance de 10 Kohms indiquée devra peut être devoir être différente en fonction du modèle de capteur utilisé.
Le circuit imprimé "LEXSP005" livré seul (sans aucun composant)
