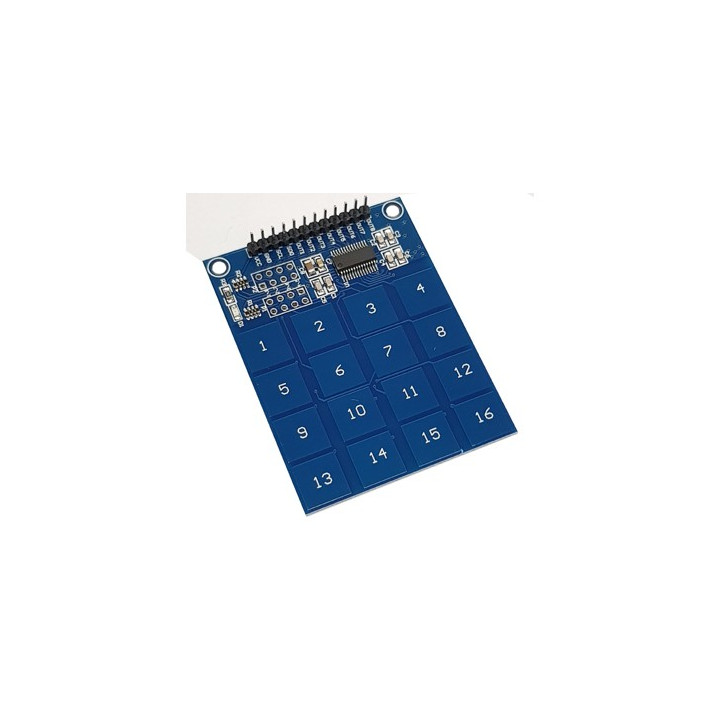

Clavier tactile à 16 touches Images
Ce clavier tactile 4x4 touches, basé sur un capteur capacitif TTP229 pourra facilement être utilisé dans vos projets arduino.
Equipé d'une capteur capacitif TTP229 avec 16 touches, ce clavier tactile sera facilement utilisable depuis une platine Arduino via une interface I2C. Il dispose également de 8 sorties pour connaître l'état des 8 premières touches ainsi que d'une interface I2C.
2 rangées de 2x4 pastilles (pas 2,54 mm) P1 et P2 permettent de configurer le module (prévoir soit des ponts de soudures ou soit souder par exemple des connecteurs mâles double rangées (non inclus) en association avec des cavaliers que nous proposons en option). Il vous sera possible de configurer:
- Le mode de fonctionnement en 8 ou 16 touches,
- Le niveau par défaut des 8 sorties (haut ou bas),
- La durée d'activation (bistable ou impulsion)
- Mode mono ou multii-touches
- etc...
Brochage:
1. VCC
2. GND
3. SCL
4. SDO
5 à 12 : OUT1 à OUT8 (état des touches 1 à 8)
Caractéristiques :
- Alimentation: 24, à 5,5 V
- Capteur capacitif: TTP229
- Nombre de touche: 16 (4 x 4)
- Avec Led d'état
- Raccordement sur connecteur mâle 12 broches (pas 2,54 mm)
- Mode 8 ou 16 touches
- 8 sorties d'états pour les touches 1 à 8 (en mode 8 touches)
- Mode d'activation des 8 sorties configurable (bistable ou impulsion)
- Polarité d'activation des sorties configurables (haut ou bas)
- Interface I2C
- Dimensions: 49 x 64 mm
- Poids: 13 g
Note: Par défaut le module est configuré en mode 8 touches
