Platine convertisseur ADC 4 canaux 16 bits pour Raspberry Images

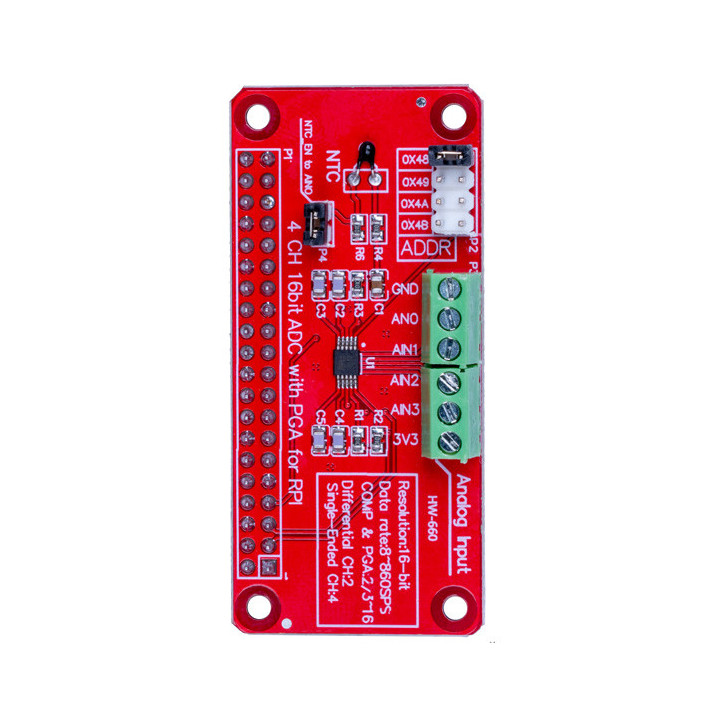

Platine convertisseur ADC 4 canaux 16 bits pour Raspberry
Cette platine HAT vous permettra d'ajouter un convertisseur ADC à 4 canaux (16 bits) sur votre carte Raspberry Pi (non livrée) au travers d'une interface I2C. Idéal pour utiliser des capteurs analogiques.
Prix :
10,90 €
TTC
Dont 0,04 € d'eco-participation

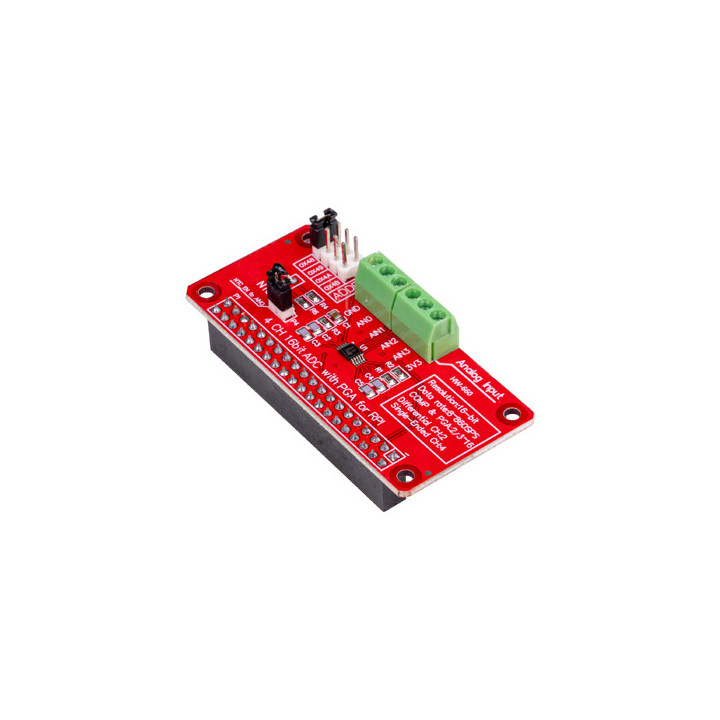

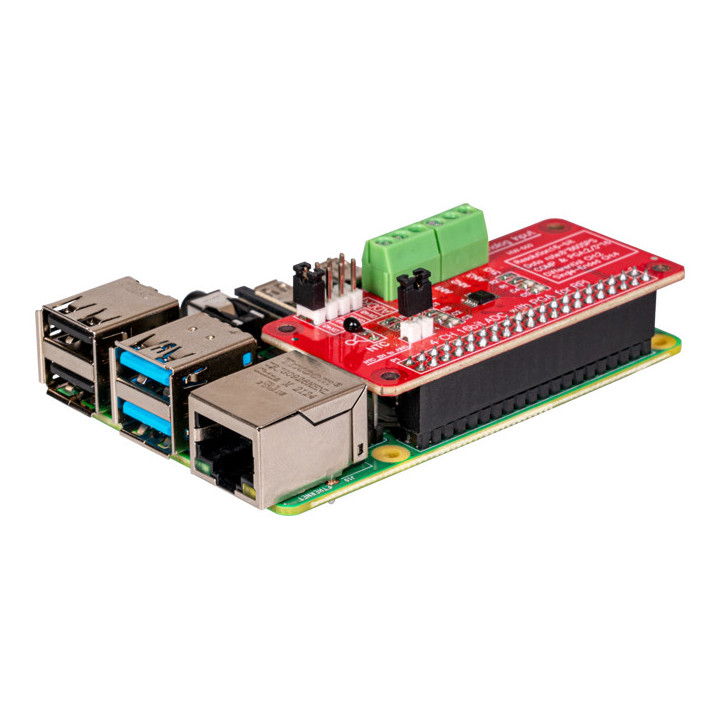

Basé sur un circuit ADS1115 de Texas Instrument™, ce shield HAT de chez Joy-IT intègre un convertisseur analogique-numérique (ADC) 4 canaux (résolution 16 bits - faible consommation). Le module est prévu pour venir s'enficher sur une carte Rasperry Pi (non incluse). Les convertisseurs ADC sont accessibles sur des borniers à vis.
La platine intègre également un capteur de température NTC associé (par cavalier) directement à l'entrée AN0 (si vous souhaitez utiliser cette entrée il vous suffit d'enlever le cavalier P4).
Caractéristiques:
- Alimentation 3,3V
- 4 convertisseurs ADC: AN0/AN1/AN2/AN3 (sur bornier à vis)
- 1 capteur de température NTC intégré associé à AN0 (désactivable)
- Résolution: 16 bits
- Interface: I2C
- Adresse configurable par cavalier: 0x48 (par défaut) / 0x49 / 0x4A / 0x4B
- Compatible Raspberry Pi 4/3/3B+/A+/Zero
- Dimensions: 65 x 30 x 18 mm
-
Guide de démarrageTélécharger
