Convertisseur ADC compatible Grove Images

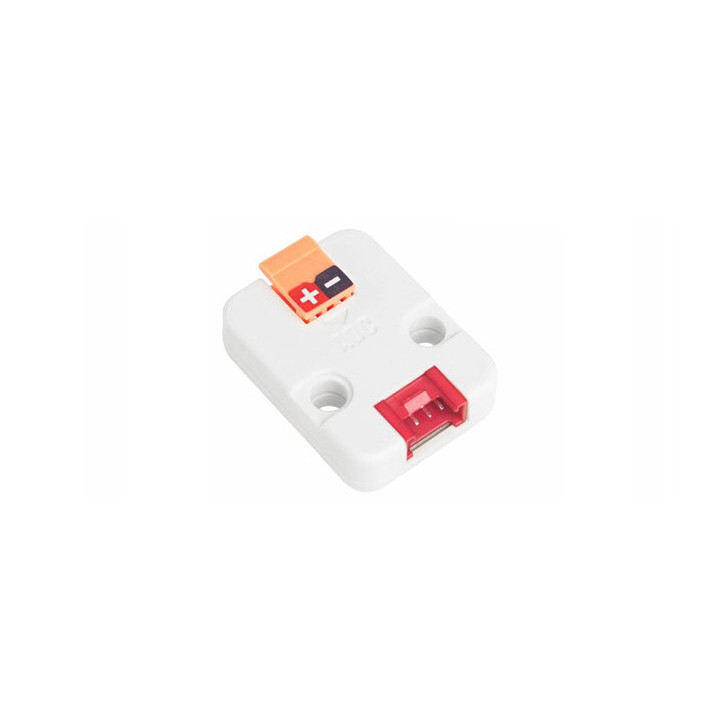

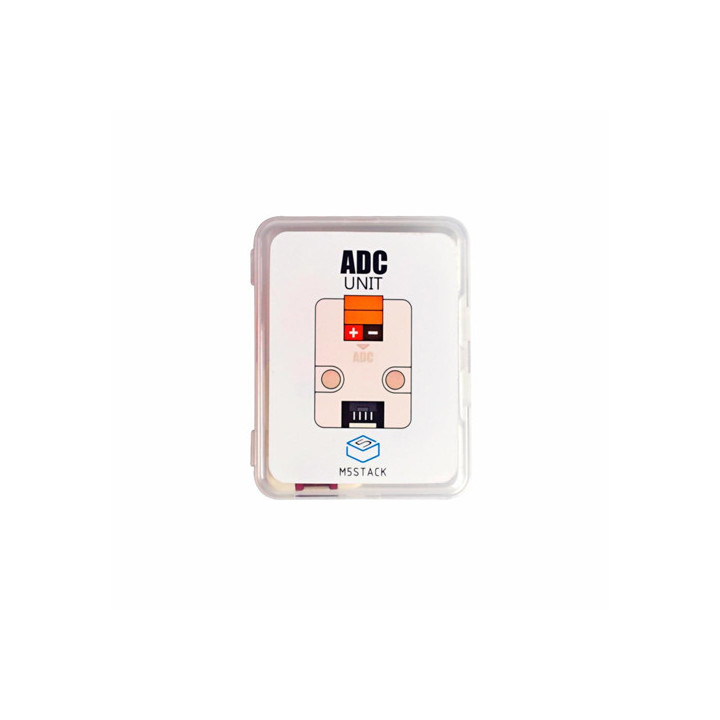

Livré dans une boite de rangement, le module ADC de chez M5Stack est un convertisseur analogique (0 - 12 V) vers numérique (à pilotage I2C) équipé d'un connecteur compatible Grove pour vos applications à base de carte Arduino™ ou compatible ou de modules M5Stack (non livrés).

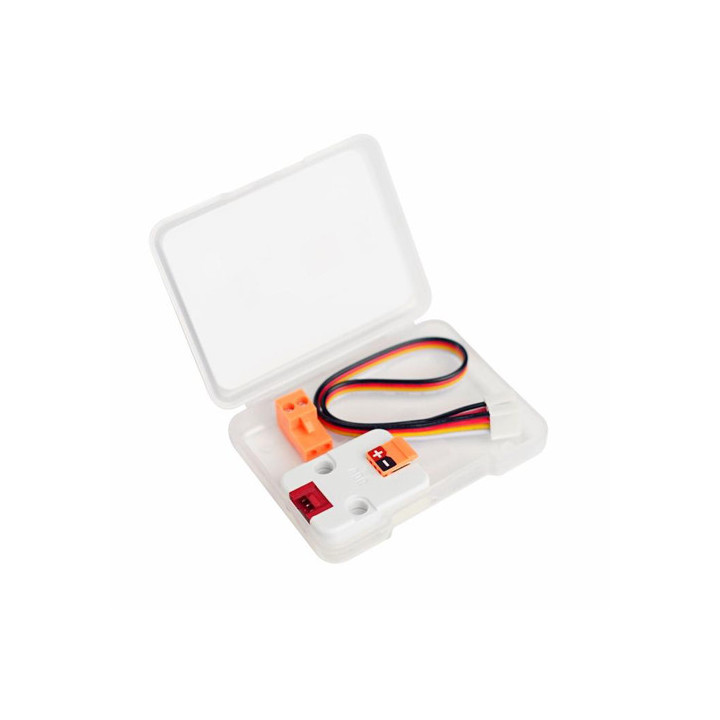

Livré avec son cordon de raccordement (compatible Grove), ce convertisseur ADC de résolution 16 bits pourra être utilisé au choix avec les modules programmables ATOM, M5Stick et ESP32 de chez M5Stack (non livrés) ou avec une carte Arduino® ou compatible via une platine Shield ou HAT compatible Grove (proposées en option).
Basé sur un ADS1100, ce convertisseur ADC, analogique (tension de 0 à 12 V) vers numérique (à pilotage I2C) dispose d'une faible bruit et d'un gain programmable (1,2,4 ou 8). Le boîtier plastique dispose également de 2 trous compatibles LEGO®.
La tension à mesurer pourra être appliquée sur un bornier à vis débrochable. Vérifiez impérativement la polarité de la tension et veillez à ce que celle-ci ne dépasse pas 12 Vcc.

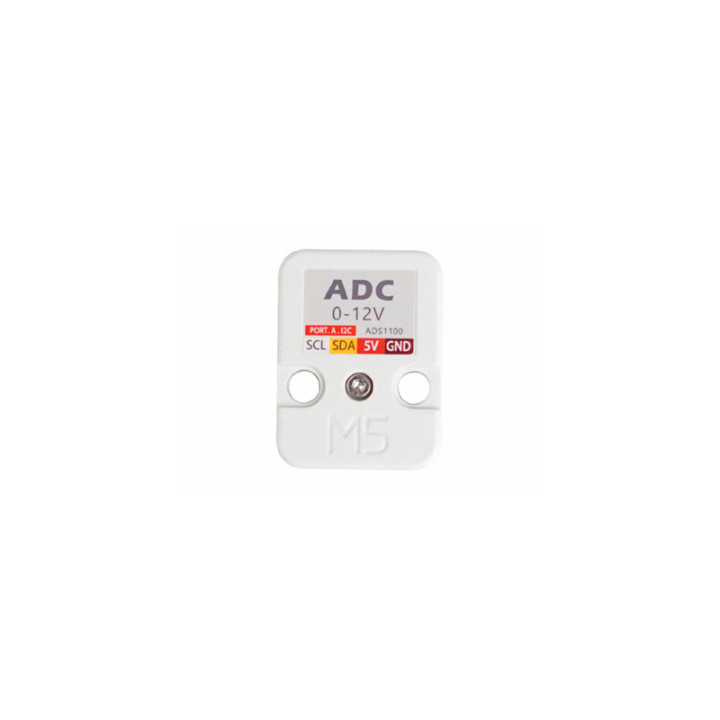

Pour une utilisation avec un Arduino, il vous faudra raccorder le module sur un des connecteurs I2C de la platine Grove Shield et télécharger une librairie pour le ADS1100 que vous pourrez trouver facilement sur Internet. Vérifiez dans votre code source que l'adresse I2C du convertisseur soit bien 0x48 (et changez la si nécessaire).
Des exemples UIFlow sont disponible sur le site du fabricant
Caractéristiques:
