Convertisseur DAC compatible Grove Images

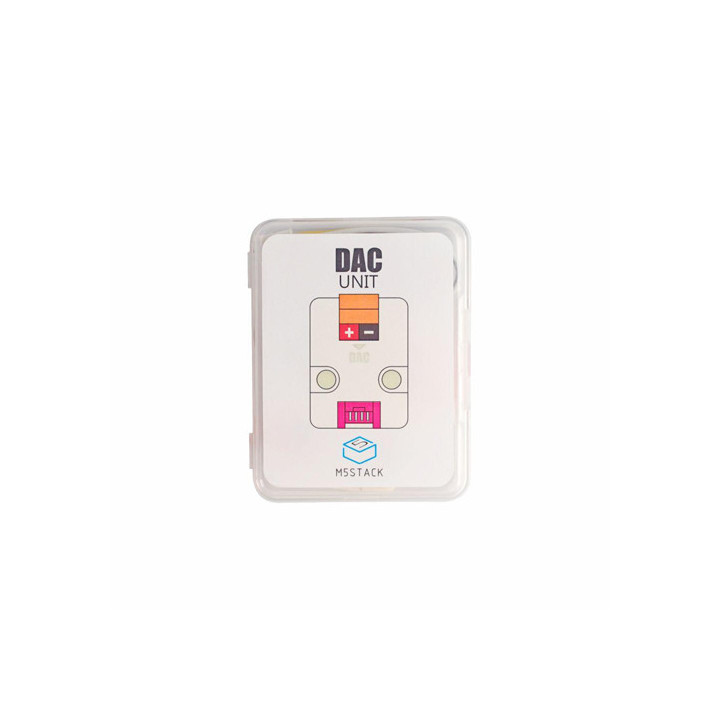

Livré dans une boite de rangement, le module DAC de chez M5Stack est un convertisseur numérique vers analogique (0 - 3,3 V) équipé d'un connecteur compatible Grove pour vos applications à base de carte Arduino™ ou compatible ou de modules M5Stack (non livrés).

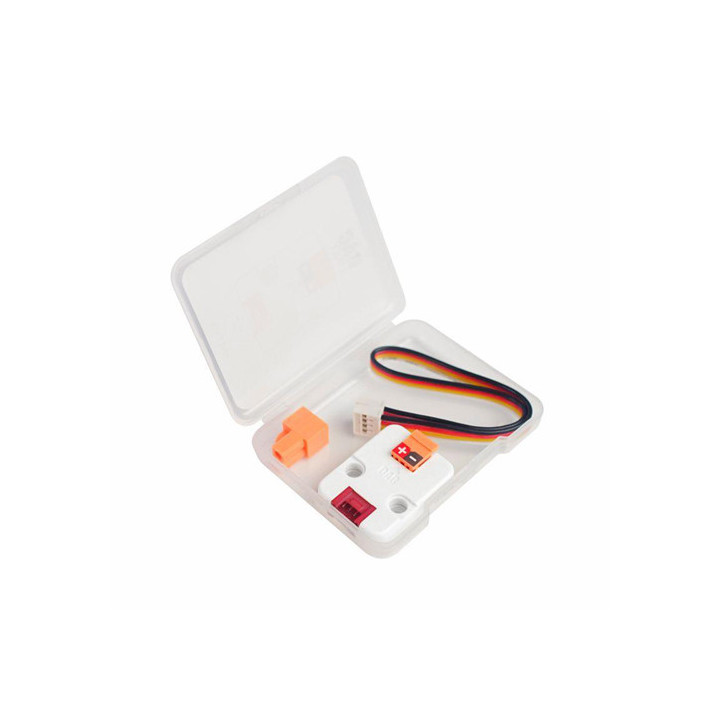

Livré avec son cordon de raccordement (compatible Grove), ce convertisseur DAC de résolution 12 bits pourra être utilisé au choix avec les modules programmables ATOM, M5Stick et ESP32 de chez M5Stack (non livrés) ou avec une carte Arduino® ou compatible via une platine Shield ou HAT compatible Grove (proposées en option).

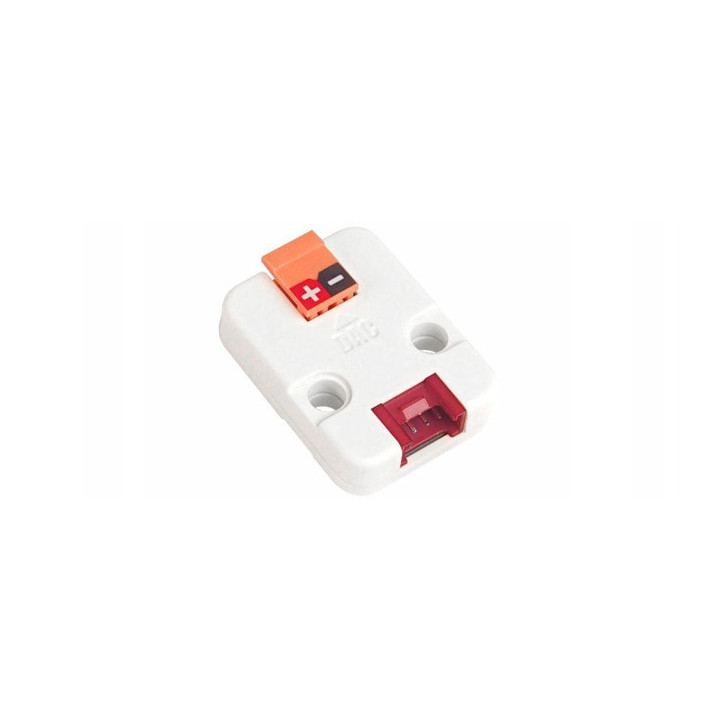

Basé sur un MCP4725, ce convertisseur DAC (tension de sortie 0 à 3,3 V avec une résolution de 12 bits) dispose d'une mémoire non volatile (EEPROM) qui permet de mémoriser la configuration même en cas de coupure ou de redémarrage du système et supporte les formes d'ondes audio et autres. Le boîtier plastique dispose également de 2 trous compatibles LEGO®.
La tension générée pourra être récupérée sur un bornier à vis débrochable. Evitez tout court-circuit au niveau de cette sortie.

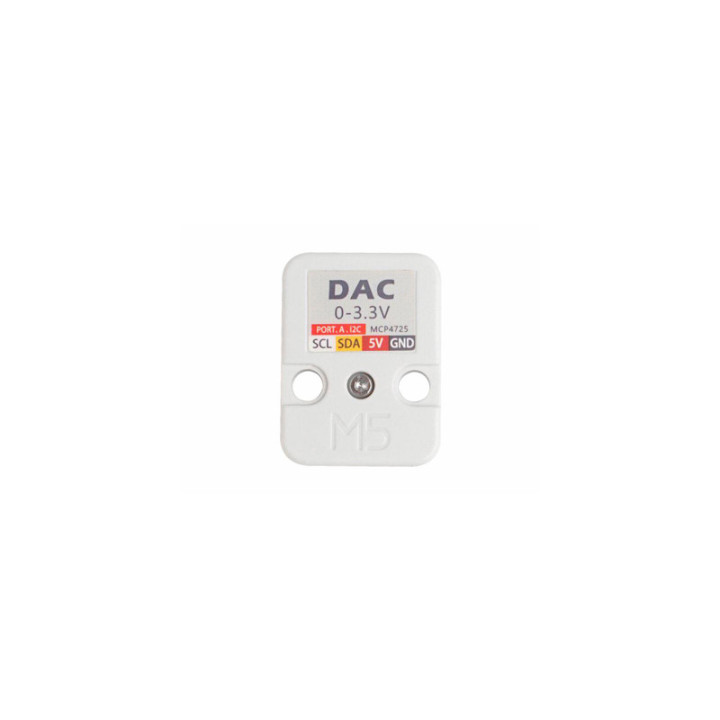

Pour une utilisation avec un Arduino, il vous faudra raccorder le module sur un des connecteurs I2C de la platine Grove Shield et télécharger une librairie pour le MCP4725 que vous pourrez trouver facilement sur Internet. Vérifiez dans votre code source que l'adresse I2C du convertisseur soit bien 0x60 (et changez la si nécessaire).
Des exemples UIFlow sont disponible sur le site du fabricant
Caractéristiques:
