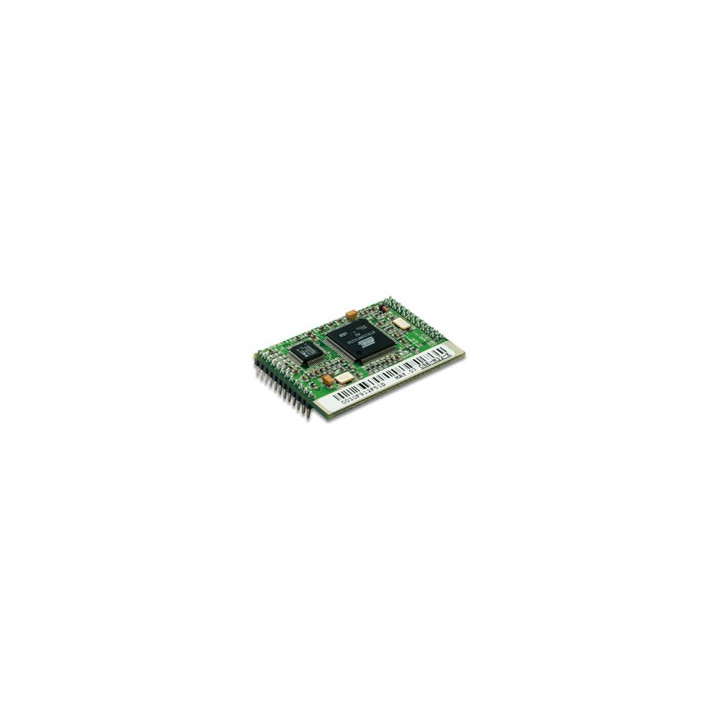

Convertisseur TCP IP série CSEM32 - Module réseau multifonction

Doté d'une adresse MAC, le "CSE-M32" pourra se voir attribuer une adresse IP et une valeur de masque au choix. Il vous sera également possible (grâce à un utilitaire dédié) de programmer son firmware afin qu'il puisse être utilisé au choix en mode Serveur (T2S), en mode Client (COD), en utilisation via commandes AT (ATC) ou pour des communications UDP (U2S).





Le module "CSE-M32" dispose de nombreux utilitaires de configuration et de test ainsi qu'un driver permettant de l'utiliser de façon "transparente" comme un port série virtuel côté PC (sous environnement Windows™).





Synoptique d'utilisation:
Ce module permettra donc d'implémenter rapidement une communication réseau TCP/IP à toute base microcontrôlée dotée de plusieurs liaisons séries.

Le module OEM "CSE-M32" supporte également les connexions DHCP et PPPoE ainsi que la fonction "Host Name Lookup" (DNS).



Caractéristiques de base

Processeur AT91SAM7 (coeur ARM7™)
Mémoire ROM: 256 K - RAM: 64 K
Port série
2 x UART / Niv. 3.3 V (600 à 1843200 bps)
RTS/CTS - Parité - 1/2 bits de stop - 5/6/7/8 bits de données

LAN

10/100 Base - T Ethernet
Protocole TCP / UDP / IP / ICMP / Ethernet / ARP / DHCP / PPPoE / TELNET
TFTP / DNS
Alimentation 3.3 Vcc (+ 5 %)
Dimensions 50 x 32 x 9 mm






La mise en oeuvre du module "CSE-M32" ne nécessite qu'une simple alimentation +3.3 V associée à un connecteur "Ethernet" RJ45 isolé (proposé en option au bas de la page) + une résistance + un condensateur. Le module "CSE-M32" pourra être directement soudé sur votre platine ou insérré sur des connecteurs femelles (également proposés en option au bas de la page).

A noter enfin la possibilité de pouvoir acquérrir une platine d'évaluation optionnelle "PL/CSEM32" permettant de simplifier l'exploitation et le test du module '"CSE-M32" (voir en bas de page).
