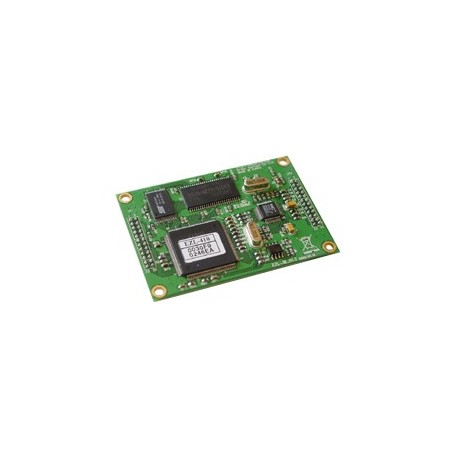

Convertisseur TCP IP série EZL410 - Module ARM7 sécurisé et économique

Conçu sur la base d'un puissant processeur ARM7™, ce module "OEM" au format DIL offre une solution simple, performante et économique de conversion "TCP/IP <> 4 ports séries indépendants". Le module dispose de 2 rangées de 2 connecteurs mâles 12 points permettant d'avoir accès à tous les signaux nécessaires.


Doté d'une adresse MAC, le "EZL-410" pourra se voir attribuer une adresse IP et une valeur de masque au choix. Il vous sera également possible (grâce à un utilitaire dédié) de programmer son firmware afin qu'il puisse être utilisé au choix en mode Serveur (T2S), en mode Client (COD), en utilisation via commandes AT (ATC) ou pour des communications UDP (U2S).





Le module "EZL-410" dispose de nombreux utilitaires de configuration et de test ainsi qu'un driver permettant de l'utiliser de façon "transparente" comme un port série virtuel côté PC (sous environnement Windows™).







Synoptique d'utilisation:
Ce module permettra donc d'implémenter rapidement une communication réseau TCP/IP à toute base microcontrôlée dotée de plusieurs liaisons séries.

Le module OEM "EZL-410" supporte les communications sécurisées de type (SSL) de telle sorte que votre dispositif puisse être accessible à tout moment depuis n'importe quel PC "autorisé" présent au sein du réseau.

Caractéristiques de base

Processeur MLN7400 (coeur ARM7™)
Mémoire ROM: 256 K - RAM: 2 M
Port série
4 x UART / Niv. 3.3 V (1200 à 115200 bps - full duplex)
RTS/CTS - Parité - 1/2 bits de stop - 5/6/7/8 bits de données

LAN

10/100 Base - T Ethernet
Protocole TCP / UDP / IP / ICMP / Ethernet / ARP / DHCP / PPPoE / TELNET
Protocole sécurisé SSL 3.0 / TLS 1.0 (RSA, RC4/DES/AES)
Configuration possible ARP, TELNET / Utilitaire "ezConfig"
Alimentation 3.3 Vcc (+ 5 %)
Dimensions 70 x 50 x 9 mm


La mise en oeuvre du module "EZL-410" ne nécessite qu'une simple alimentation +3.3 V associée à un connecteur "Ethernet" RJ45 isolé (proposé en option au bas de la page) + une résistance + un condensateur. Le module "EZL-410" pourra être directement soudé sur votre platine ou insérré sur des connecteurs femelles (également proposés en option en bas de la page).
