Convertisseur tension buck boost MIKROE2762 pour applications variées Images

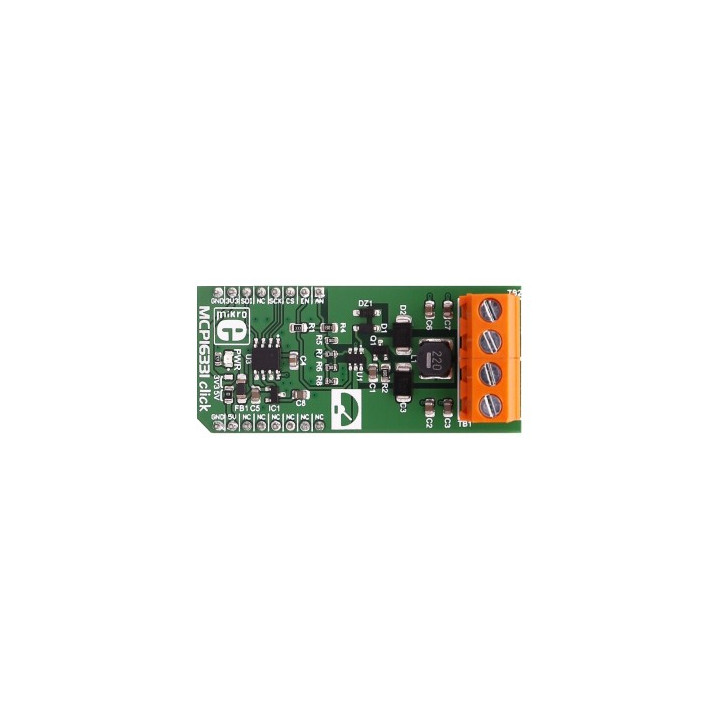

Ce module Click Board basé sur un MCP16331 est un convertisseur de tension buck-boost combinant élévateur/abaisseur de tension programmable (SPI). Idéal pour certaines applications quand il n'y a pas de possibilité de disposer d'une tension d'entrée adéquate. Tension d'entrée de 4,5 à 18V et tension de sortie de 2,25 à 12V sous 500 mA max.
Le MCP16331 click fonctionne comme un régulateur de tension step-up (élévateur) et step-down (abaisseur) combiné dans un même module.
Le mode abaisseur fournit une tension inférieure à la tension d'entrée (diminue la tension d'entrée) tandis que le mode élévateur génère une tension supérieure à la tension d'entrée (augmente la tension d'entrée).
En combinant ces deux modes, le module MCP16331 click est capable de produire une tension continue régulée, qui peut être définie par programmation (via une interface SPI), pour une tension d'entrée supérieure et inférieure à la tension de sortie.
Une application typique d'une régulation buck-boost est un système alimenté par batterie, où la tension d'entrée peut varier considérablement en fonction de l'état de charge de cette dernière (à pleine charge la tension est trop importante et à l'inverse une fois "vidée" la tension n'est pas suffisante pour alimenter votre application). Avec le module MCP16331 vous n'aurez plus ce genre de problème.
Le module le MCP16331 click est conçu pour gérer une tension d’entrée allant de 4,5V à 18V et pour délivrer une tension de sortie allant de 2,25V à 12V avec un courant de 500 mA maximum, car il fonctionne dans un mode buck-boost.
Pour définir la tension de sortie du MCP16331, un MCP4921 (convertisseur DAC 12-Bits à double tension de sortie faible puissance) est utilisé comme retour d'information. La sortie de ce DAC est utilisée pour commander la broche FB du MCP16331. Par conséquent, pour configurer la tension de sortie, il suffit de régler la sortie du DAC sur une valeur désirée. La broche FB entraînera alors la section de commutation du MCP16331 qui générera le niveau de tension souhaité. Le MCP4291 peut être configuré par votre microcontrôleur via une interface SPI.
Le module est prévu pour être alimenté sous 3,3V ou 5V.
Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).
Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
