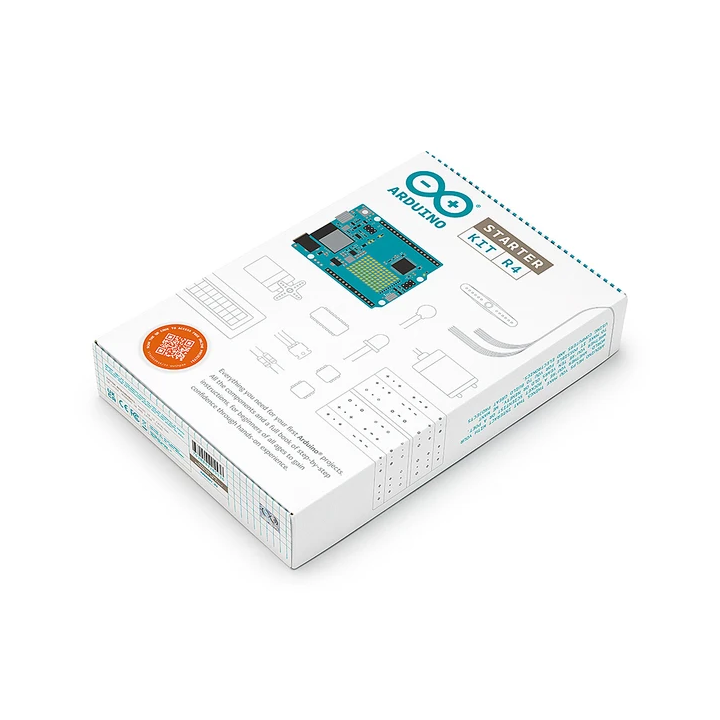

Starter kit K000007_R4 pour découverte de l'Arduino UNO R4

Le Starter Kit Arduino R4 est le kit de démarrage officiel construit autour de la carte Arduino UNO R4 WiFi. Dans une seule boîte, on trouve une carte moderne à microcontrôleur 32 bits, un jeu complet de composants électroniques et un livret papier de 150 pages qui guide pas à pas, du premier LED qui clignote jusqu'aux projets connectés en Wi-Fi. Aucune expérience préalable n'est demandée.

Pourquoi choisir le Starter Kit Arduino R4 ?

Le Starter Kit Arduino R4 est le moyen le plus direct d'apprendre l'électronique et la programmation en partant de zéro. Tout est dans la boîte : la carte, les composants et le livret de projets. On branche, on suit le livre, ça fonctionne.

Ce qui distingue cette édition, c'est sa carte. Là où l'ancien Starter Kit reposait sur une UNO R3 8 bits, celui-ci embarque l'UNO R4 WiFi et son processeur ARM Cortex-M4 32 bits. Résultat : plus de mémoire, plus de vitesse, et surtout le Wi-Fi et le Bluetooth disponibles dès le départ. On démarre sur des bases classiques, puis on enchaîne sur des projets connectés à l'Arduino Cloud sans changer de matériel.

Le kit vise large : élèves, étudiants, enseignants, FabLabs et makers débutants. Le livret est progressif, les 14 montages partent du plus simple et montent en difficulté. Un assistant de code par IA est intégré à l'éditeur en ligne pour dépanner quand on bloque, et un bon d'examen de certification Arduino Fundamentals est fourni pour valider ses acquis une fois les projets terminés.

Spécifications techniques

Le kit s'articule autour de l'Arduino UNO R4 WiFi (réf. ABX00087). Au cœur de la carte, le microcontrôleur Renesas RA4M1 (ARM Cortex-M4 avec FPU) est cadencé à 48 MHz et dispose de 256 Ko de Flash, 32 Ko de SRAM et 8 Ko d'EEPROM. La connectivité sans fil est assurée par un module ESP32-S3-MINI-1 qui apporte le Wi-Fi 4 (802.11 b/g/n) et le Bluetooth 5 LE.

Côté entrées/sorties : 14 broches numériques (dont 6 en PWM), 6 entrées analogiques, un DAC 12 bits sur la broche A0 et une matrice de 12x8 LED rouges intégrée. Les interfaces couvrent l'UART, l'I²C (avec connecteur QWIIC en 3,3 V), le SPI et le bus CAN. La carte garde le format UNO historique (68,58 × 53,34 mm), avec une logique 5 V compatible avec l'écosystème existant, un port USB-C et une alimentation possible de 6 à 24 V par la broche VIN. Le courant maximal par broche est de 8 mA. RTC, OpAmp et contrôleur DMA complètent l'équipement embarqué.

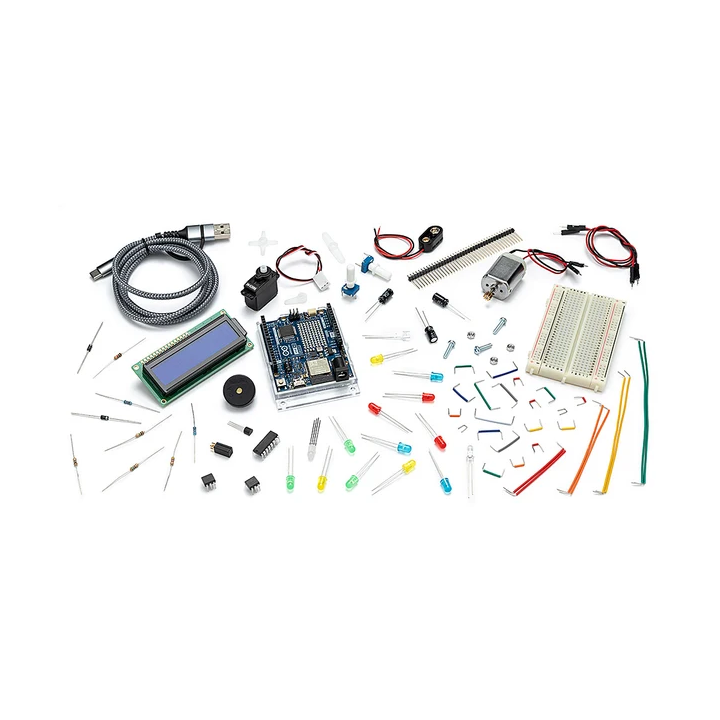

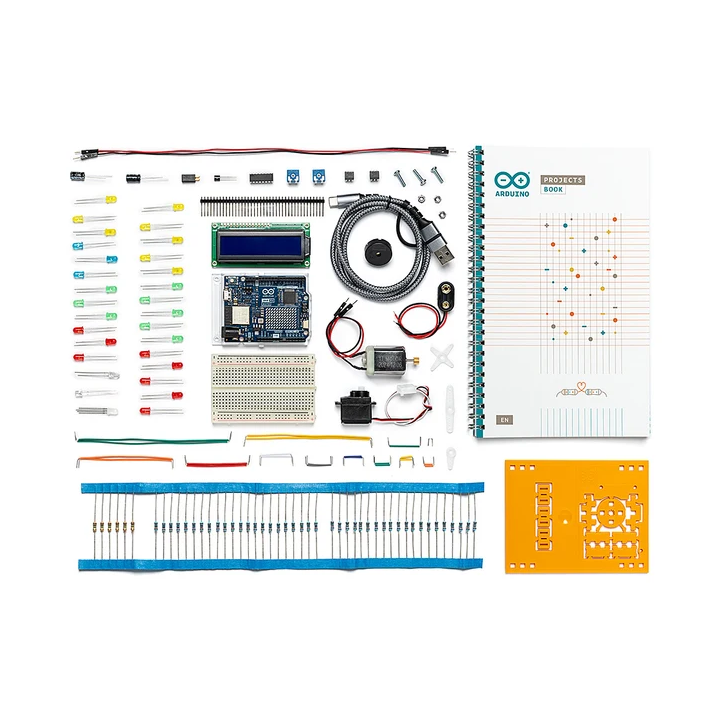

Le reste du kit fournit tout le nécessaire pour câbler les montages : une plaque d'essai (breadboard), un socle de montage, 70 straps rigides et 2 straps souples, un écran LCD 16x2 caractères, une capsule piézo, 6 boutons-poussoirs, un lot de LED (blanche, RGB, 8 rouges, 8 vertes, 8 jaunes, 3 bleues), 4 phototransistors, un capteur de température, un capteur d'inclinaison, un moteur à courant continu 6/9 V, un servomoteur, un pont en H, deux optocoupleurs, un transistor MOSFET, des diodes, potentiomètres, condensateurs et un assortiment complet de résistances. Un câble USB-C et un connecteur pour pile 9 V assurent l'alimentation.

Ce qui change par rapport à l'ancien Starter Kit (UNO R3)

La différence tient d'abord à la carte incluse. L'ancien Arduino Starter Kit classique reposait sur une UNO R3 à microcontrôleur ATmega328P 8 bits cadencé à 16 MHz, avec 32 Ko de Flash et 2 Ko de SRAM. Le Starter Kit Arduino R4 passe à un cœur ARM Cortex-M4 32 bits à 48 MHz, avec 256 Ko de Flash et 32 Ko de SRAM. La marge de manœuvre pour des programmes plus lourds n'a rien à voir.

Le vrai saut, c'est la connectivité. L'ancien kit était purement filaire. Le R4 apporte le Wi-Fi, le Bluetooth LE et la matrice 12x8 LED intégrée à la carte, plus le bus CAN, le DAC 12 bits et le connecteur QWIIC. Le port passe de l'USB-B à l'USB-C. Concrètement, on aborde les projets d'objets connectés (IoT) et l'Arduino Cloud directement, là où l'ancien kit s'arrêtait aux montages hors-ligne. Le livret et les composants ont été retravaillés en conséquence, et une partie des projets se poursuit désormais en ligne.

Prise en main et utilisation

La prise en main se fait en quelques minutes. On branche l'UNO R4 WiFi au PC avec le câble USB-C fourni, on installe l'IDE Arduino (ou on utilise l'éditeur en ligne Arduino Cloud Editor), on sélectionne la carte et on téléverse. Pas de pilote compliqué à installer : la programmation passe par l'ESP32-S3 qui fait office de pont USB.

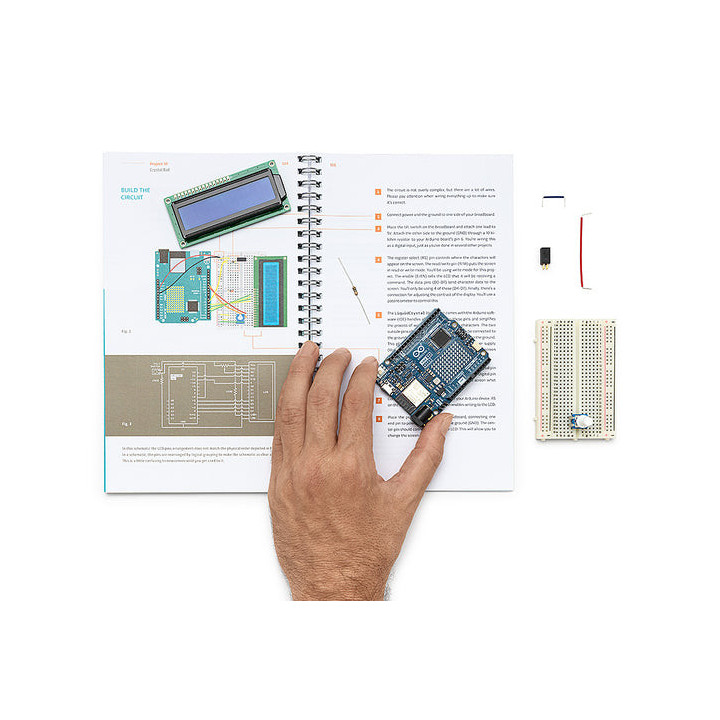

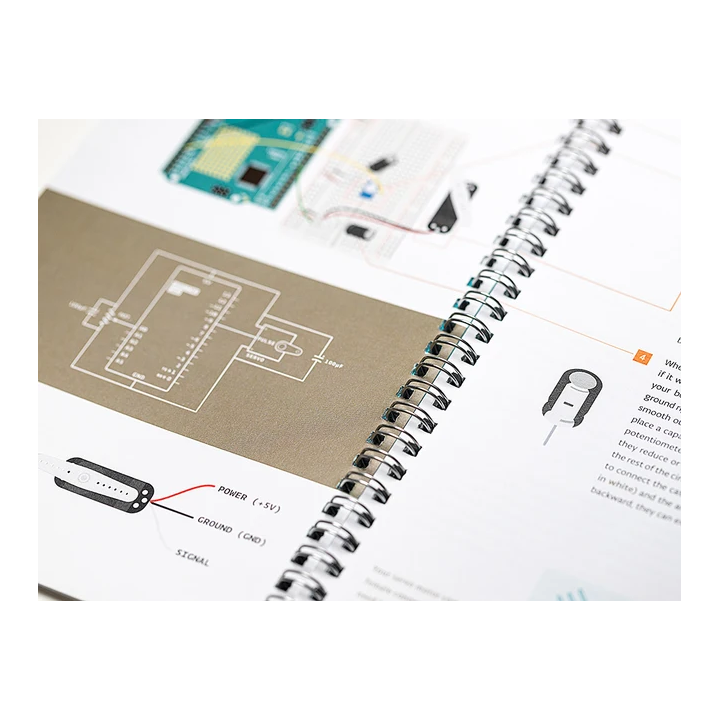

Le livret papier accompagne chaque projet avec le schéma de câblage, le code d'exemple et les explications. On avance dans l'ordre : les premiers montages posent les bases (plaque d'essai, résistances, boutons), les suivants introduisent capteurs, moteurs et affichage. L'assistant de code par IA de l'éditeur en ligne aide à comprendre les erreurs et à corriger un croquis quand on débute. Après avoir enregistré son kit sur son compte Arduino, on débloque des projets supplémentaires en ligne ainsi que les traductions du contenu, notamment en français.

Pour quels projets utiliser le Starter Kit R4 ?

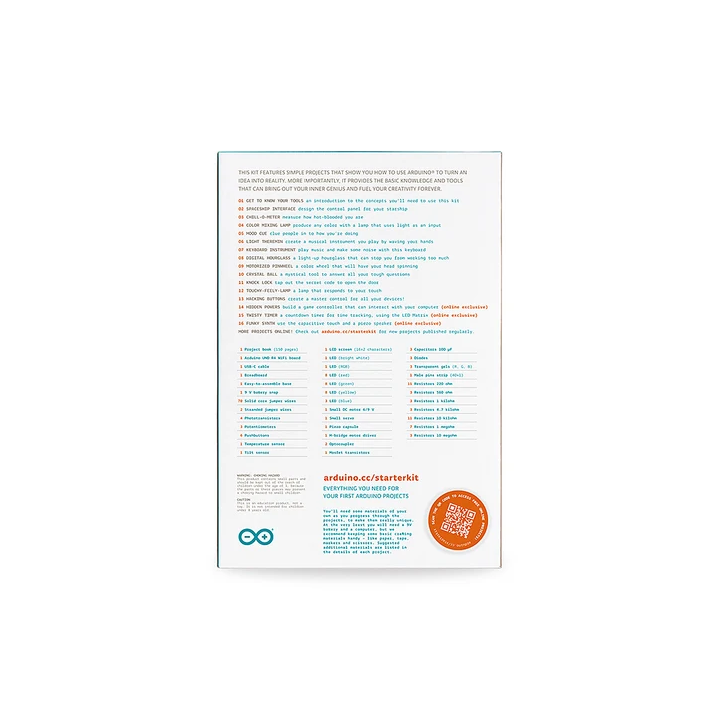

Le kit couvre 14 projets guidés dans le livret, puis d'autres en ligne. Voici les grandes familles de montages que l'on apprend à réaliser.

Interfaces lumineuses et affichage

On commence par piloter des LED, un panneau de commandes type « tableau de bord de vaisseau » (Spaceship Interface), un sablier numérique à LED, puis on exploite la matrice 12x8 LED de la carte pour des animations. L'écran LCD 16x2 permet d'afficher textes et mesures.

Capteurs et mesure

Le capteur de température sert à construire un « Chill-o-Meter », les phototransistors réagissent à la lumière (lampe à mélange de couleurs, thérémine optique), et le capteur d'inclinaison ouvre la voie aux montages qui réagissent au mouvement.

Son et musique

La capsule piézo permet de jouer des notes (instrument à clavier), de créer une thérémine ou un synthé, et de détecter des chocs pour un « Knock Lock ».

Moteurs et mouvement

Le moteur à courant continu et le servomoteur, pilotés via le pont en H, introduisent la robotique de base : moulinet motorisé, mécanismes automatisés.

Interaction et objets connectés

La lampe tactile (Touchy-feely Lamp), la boule de cristal à réponses aléatoires et le détournement de boutons enseignent l'interaction. En ligne, on va plus loin avec un contrôleur de jeu HID, un moniteur de rythme cardiaque sur la matrice LED et un synthé à touché capacitif, tout en connectant ses projets à l'Arduino Cloud.

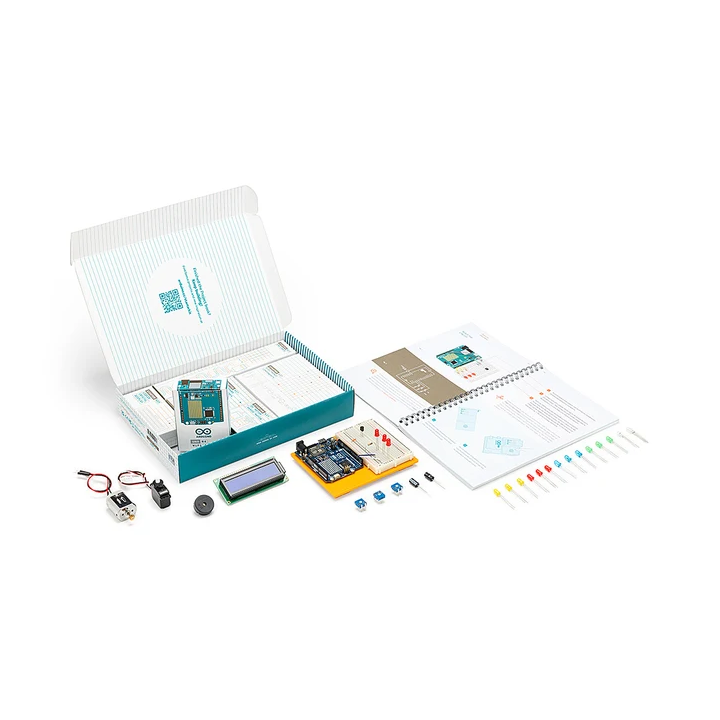

Contenu du kit et accessoires compatibles

Le kit est complet pour démarrer : il contient tout le nécessaire pour réaliser les 14 projets du livret sans rien acheter d'autre. Seule la pile 9 V (utilisable avec le connecteur fourni) n'est pas incluse.

Une fois les bases acquises, la carte UNO R4 WiFi ouvre l'accès à tout l'écosystème Arduino. Le format UNO historique accepte la grande majorité des cartes d'extension (shields) au standard UNO. Le connecteur QWIIC facilite l'ajout de capteurs I²C en 3,3 V sans soudure. Pour aller plus loin, on complète avec des modules capteurs supplémentaires, des afficheurs, des rubans de LED adressables ou des cartes de prototypage plus grandes. La carte seule est aussi disponible chez Lextronic pour l'atelier ou la classe : voir la fiche Arduino UNO R4 WiFi et l'ensemble des cartes Arduino standards.

Tutoriels et ressources pour démarrer

Arduino met à disposition une documentation complète et des tutoriels officiels pour tirer parti du kit et de l'UNO R4 WiFi.

Documentation officielle du Starter Kit R4

La page de documentation détaille le contenu du kit, les projets du livret et les ressources en ligne. C'est le point de départ pour enregistrer son kit et accéder au cours traduit.

Voir la documentation complète sur arduino.cc

Cours en ligne du Starter Kit R4

Après enregistrement, la plateforme de cours propose les projets du livret et des modules supplémentaires (objets connectés, matrice LED, HID), avec instructions pas à pas et contenu disponible en français.

Accéder au cours en ligne sur arduino.cc

Tutoriels de la matrice 12x8 LED

Une série de tutoriels explique comment programmer la matrice LED intégrée à l'UNO R4 WiFi : affichage de motifs, animations et texte défilant. Idéal pour aller au-delà des projets du livret.

Voir le tutoriel matrice LED sur arduino.cc


Résumé des caractéristiques techniques

• Carte incluse : Arduino UNO R4 WiFi (réf. ABX00087)
• Microcontrôleur : Renesas RA4M1, ARM Cortex-M4 avec FPU, 48 MHz
• Mémoire : 256 Ko Flash, 32 Ko SRAM, 8 Ko EEPROM
• Connectivité sans fil : module ESP32-S3-MINI-1, Wi-Fi 4 (802.11 b/g/n) + Bluetooth 5 LE
• Affichage embarqué : matrice 12x8 LED rouges programmable
• E/S numériques : 14 (dont 6 PWM)
• Entrées analogiques : 6, avec DAC 12 bits sur A0
• Interfaces : UART, I²C (QWIIC 3,3 V), SPI, bus CAN
• Alimentation : 5 V via USB-C ou 6-24 V par VIN ; connecteur pile 9 V fourni
• Courant max par broche : 8 mA
• Port : USB-C
• Livret : 150 pages, 14 projets guidés (en anglais dans la boîte, traductions en ligne dont le français)
• Bonus : assistant de code par IA + bon d'examen de certification Arduino Fundamentals
• Composants : breadboard, socle, straps, LCD 16x2, piézo, LED, capteurs, moteurs DC/servo, pont en H, MOSFET, optocoupleurs, résistances, condensateurs, potentiomètres…
• Dimensions du kit : 245 × 160 × 41 mm, 0,864 kg
• Référence fabricant : K000007_R4 (EAN 7630049205536)



Questions fréquentes

Faut-il une expérience préalable pour utiliser le Starter Kit Arduino R4 ?

Non. Le kit est conçu pour les grands débutants. Le livret de 150 pages part de zéro et progresse projet après projet, en expliquant à la fois le câblage électronique et le code. Chaque montage détaille le schéma, les composants et l'exemple de programme à téléverser.

Quelle carte Arduino contient ce kit ?

Le kit contient une carte Arduino UNO R4 WiFi (réf. ABX00087), à microcontrôleur Renesas RA4M1 (ARM Cortex-M4 32 bits à 48 MHz) avec Wi-Fi, Bluetooth LE et matrice 12x8 LED intégrée. C'est la version connectée et 32 bits de la carte UNO.

Combien de projets peut-on réaliser avec le kit ?

Le livret papier propose 14 projets guidés, du premier LED qui clignote jusqu'à la lampe tactile. Après enregistrement du kit sur un compte Arduino, on accède à des projets supplémentaires en ligne, dont des montages d'objets connectés et l'usage avancé de la matrice LED.

Le contenu est-il disponible en français ?

Le livret fourni dans la boîte est en anglais. Après avoir enregistré le kit sur son compte Arduino, on accède en ligne au contenu traduit, notamment en français, italien, espagnol, allemand et portugais. Les projets en ligne suivent la même logique que le livret.

Qu'est-ce que le bon de certification inclus ?

Chaque Starter Kit R4 contient un bon donnant droit à une tentative à l'examen de certification Arduino Fundamentals. Il s'agit d'un test en ligne qui valide les compétences acquises en électronique et en programmation, avec un certificat reconnu à la clé.

Faut-il un compte Arduino et une connexion Internet ?

Un compte Arduino gratuit est nécessaire pour enregistrer le kit, accéder aux traductions, aux projets en ligne et à l'éditeur Cloud avec l'assistant IA. On peut toutefois programmer la carte hors-ligne avec l'IDE Arduino installé sur son ordinateur, sans connexion permanente.

La pile 9 V est-elle fournie ?

Non. Le kit inclut un connecteur pour pile 9 V, mais la pile elle-même n'est pas fournie. Pour la plupart des projets, l'alimentation par le câble USB-C suffit ; la pile sert surtout aux montages autonomes.

Ce kit convient-il à un usage en classe ?

Oui. Le Starter Kit R4 est adapté aux parcours STEM avec des instructions pas à pas. Pour équiper un groupe, Arduino propose aussi un « Classroom Pack » regroupant six kits, pratique pour les établissements et les FabLabs.
