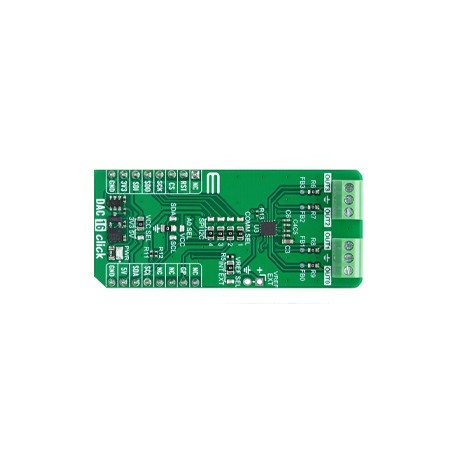

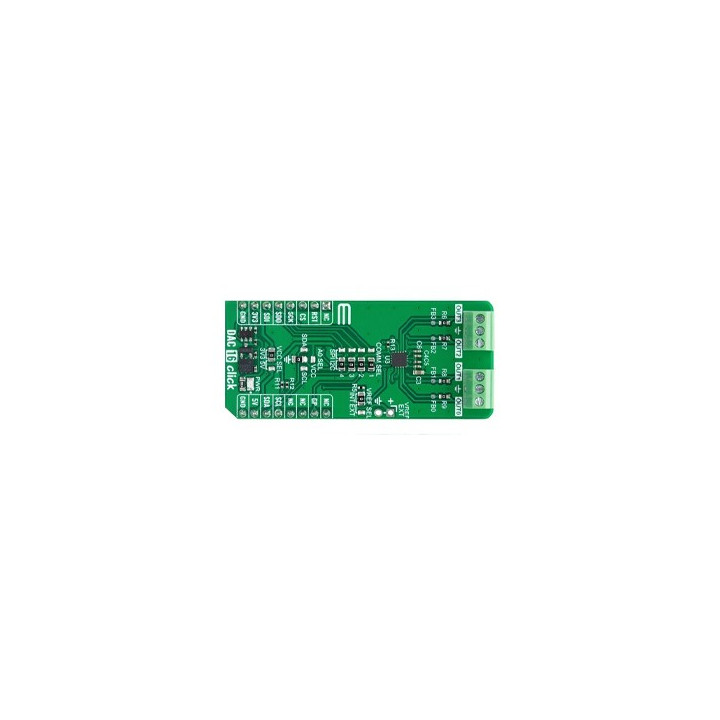

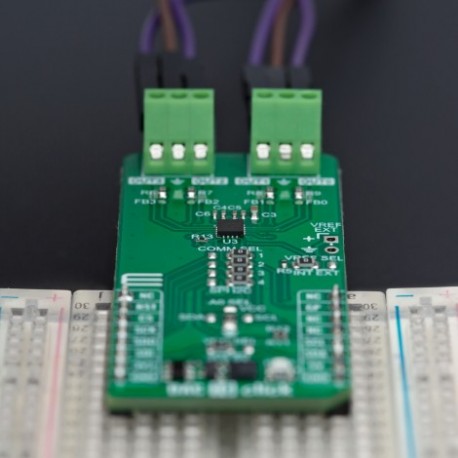

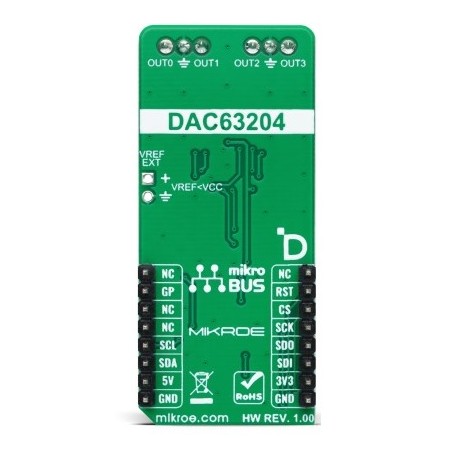

Module DAC 16 CLICK MIKROE-6209 Base DAC63204-Q1
- Nouveau
Dont 0,01 € d'eco-participation déjà incluse dans le prix
Le module DAC 16 Click est basé sur le DAC63204-Q1, un convertisseur numérique-analogique (DAC) à quatre canaux hautement fiable et qualifié pour l'automobile de Texas Instruments.
Le module DAC 16 Click est un convertisseur numérique-analogique (DAC) à quatre canaux hautement fiable et qualifié pour l'automobile de Texas Instruments..

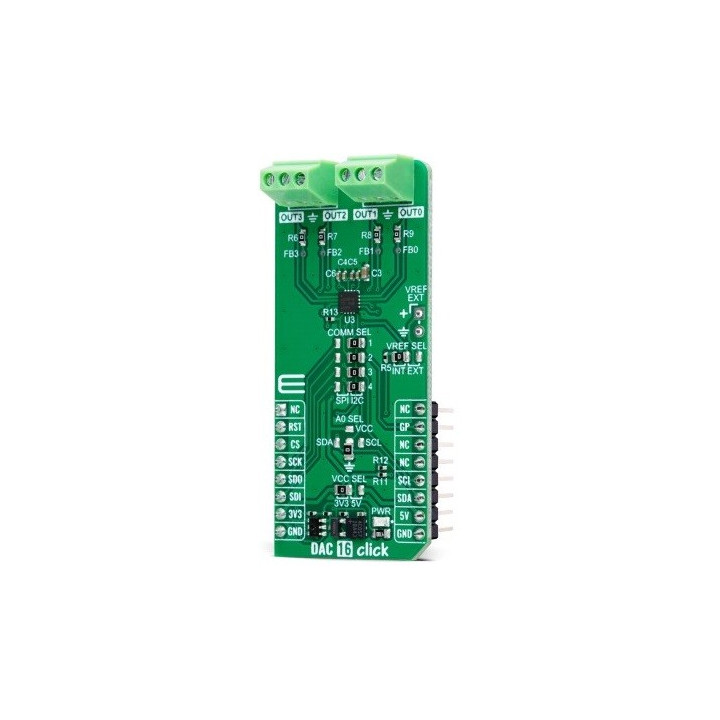

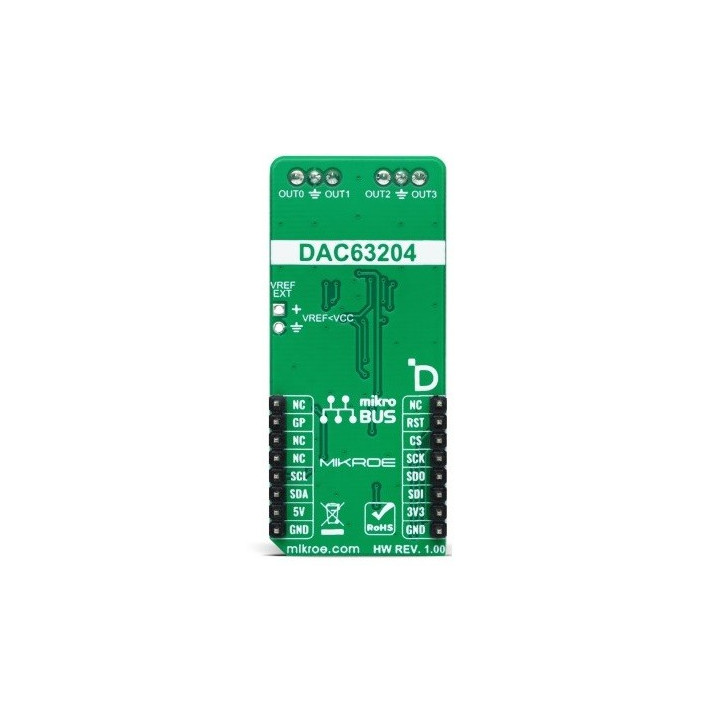

Présentation du DAC 16 Click
Le module DAC 16 Click est basé sur le DAC63204-Q1, un convertisseur numérique-analogique (DAC) à quatre canaux hautement fiable et qualifié pour l'automobile de Texas Instruments. Ce DAC 12 bits est polyvalent, fournissant à la fois des sorties de tension et de courant, ce qui le rend idéal pour diverses applications telles que la marge et la mise à l'échelle de tension, la polarisation et l'étalonnage du point de consigne CC et la génération de formes d'onde. L'une de ses principales caractéristiques est le mode de mise hors tension Hi-Z, qui garantit que les sorties maintiennent un état d'impédance élevée pendant les conditions de mise hors tension, offrant une protection supplémentaire et minimisant la consommation d'énergie.
Caractéristiques et performances
Le DAC63204-Q1 prend en charge une configuration flexible de ses canaux de sortie (OUT0-OUT3). Pour les sorties de tension, il fournit une non-linéarité différentielle (DNL) de 1 LSB et permet des gains réglables, avec des options de 1x, 1,5x, 2x, 3x et 4x. Pour les sorties de courant, il offre une plage de ±25 μA à ±250 μA, avec une non-linéarité intégrale (INL) de 1 LSB et DNL (8 bits), ce qui le rend adapté aux applications de précision nécessitant un contrôle précis de la distribution de courant.
Options de référence et communication

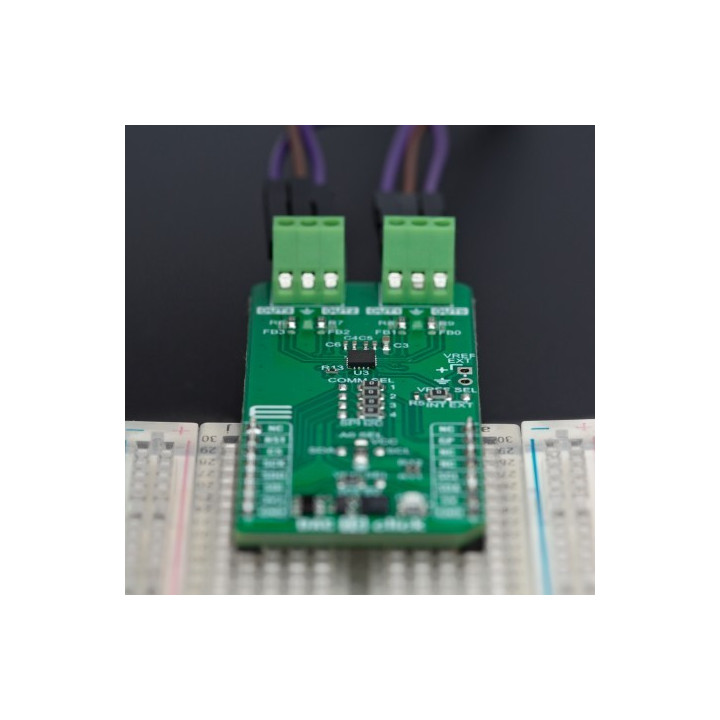

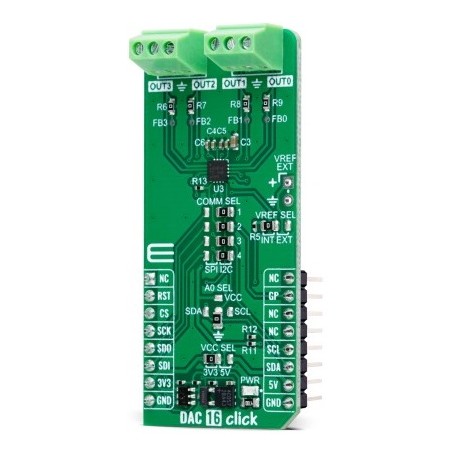

Ce DAC peut fonctionner en utilisant soit une référence interne, soit une référence externe (sélectionnable via un en-tête VREF EXT vide), soit l'alimentation elle-même comme référence. La sortie pleine échelle peut aller de 1,8 V à 5 V, selon la source de référence. La sélection entre la référence de tension interne et externe est facilement gérée en positionnant le cavalier VREF SEL sur la position INT ou EXT.
La communication avec le microcontrôleur hôte s'effectue via une interface SPI ou I2C à 4 fils. L'interface SPI prend en charge des fréquences d'horloge allant jusqu'à 50 MHz, tandis que l'interface I2C fonctionne jusqu'à 1 MHz. Le protocole de communication souhaité peut être sélectionné via les quatre cavaliers COMM SEL, l'interface I2C étant définie par défaut. De plus, l'interface I2C permet une configuration d'adresse flexible à l'aide du cavalier ADDR SEL, offrant quatre adresses I2C sélectionnables (avec 0x48 défini par défaut).
Fonctionnalités supplémentaires
Au-delà de la communication, le DAC 16 Click propose également une broche d'E/S à usage général (GP), hautement configurable pour diverses fonctions, telles que servir de broche SDO, LDAC, de mise hors tension (PD), d'indicateur d'état, de protection, de vidage de défaut ou de réinitialisation. La fonction spécifique de la broche GP peut être configurée via la carte de registre et programmée dans la mémoire non volatile (NVM) pour des paramètres persistants.
Compatibilité et bibliothèque
Cette carte Click™ peut fonctionner avec des niveaux de tension logique de 3,3 V ou 5 V sélectionnés via le cavalier VCC SEL. De cette façon, les microcontrôleurs compatibles 3,3 V et 5 V peuvent utiliser correctement les lignes de communication.
De plus, cette carte Click™ est équipée d'une bibliothèque contenant des fonctions faciles à utiliser et un exemple de code qui peut être utilisé comme référence pour un développement ultérieur.
