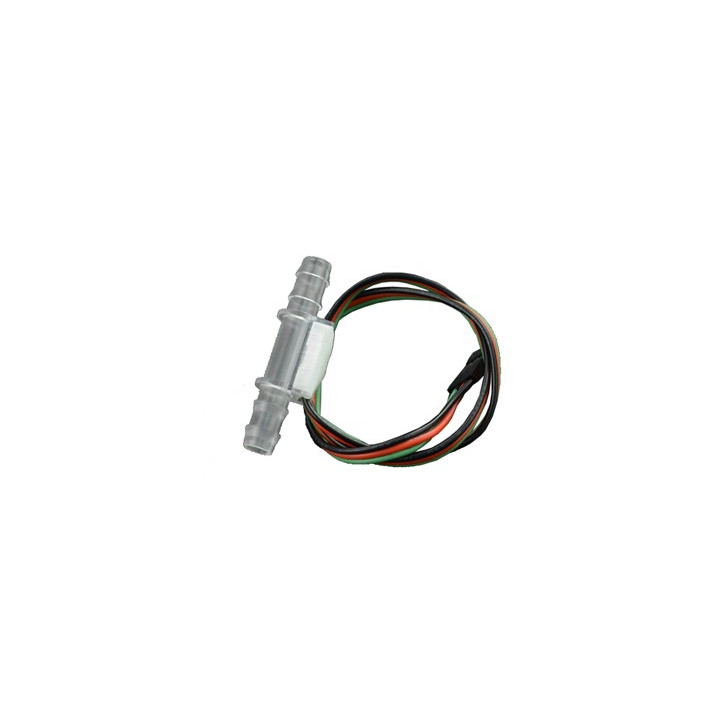

Tube détecteur capacitif de liquide SEN0509 DFROBOT Images
Ce capteur expérimental permet de détecter la présence d'un liquide qui traverse son tube (prévoir tuyaux Ø 6 mm). Il dispose d'une sortie digitale sur connecteur 3 broches femelles au pas de 2,54 mm (compatible Gravity).
Le tube détecteur capacitif de liquide SEN0509 DFROBOT expérimental permet de détecter la présence d'un liquide qui traverse son tube (prévoir tuyaux Ø 6 mm). Il dispose d'une sortie digitale sur connecteur 3 broches femelles au pas de 2,54 mm (compatible Gravity).
Idéal pour réaliser des systèmes didactiques de contrôle de circulation d'eau, dans un circuit.
Compatible Arduino, il pourra être utilisé seul ou avec une platine optionnelle Shield intermédiaire (comme la Gravity Shield E/S par exemple).
Exemple de raccordement du capteur avec une platine compatible Arduino (non livrée). Tuyaux non inclus.
Caractéristiques:
- Alimentation: 2,5 à 5,5 Vcc
- Consommation: 290 µA @ 5Vcc / 235µA @ 3Vcc
- Sortie numérique: bas (liquide détecté) / haut (pas de liquide)
- Hystérésis: ± 0.25%FS
- Pour tuyaux Ø 6 mm (non livré)
- Indice de protection: IP62
- Dimensions: 8,6 x 11 x 40 mm
- Poids: 3 g
Ce capteur expérimental est exclusivement destiné pour un usage ludique dans le cadre d'expérimentations avec de l'eau douce froide. Ce dernier n'est pas conçu pour un usage industriel, ni domestique, ni autorisé pour être utilisé avec des liquides chauds, ni avec des liquides d'origine alimentaire (pour humain ou animaux), ni pour de l'eau potable, ni dans des piscines, ni des puits, ni avec des carburants, ni avec des liquides explosifs ou inflammables.
