Détecteur de mouvement Doppler en bande X

Détecteur de mouvement Doppler en bande X

MDU2750L
Disponible
24,00 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


20,00 € HT

Le détecteur de mouvement MDU2750L de Microwave Solutions est un transceiver micro-ondes (bande X - 9,9 GHz) basse consommation qui utilise le principe de l'effet Doppler pour "détecter" les mouvements. Consultez-nous pour tarif quantitatif.

La consommation de courant réduite du MDU2750L permet l’utilisation de ce module dans des applications alimentées par batterie (avec gestion appropriée du cycle de mise en service).

Livré en boîtier métallique blindé très léger, le module est architecturé sur la base d'un oscillateur FET, qui assure un fonctionnement stable sur une large plage de température (en mode CW ou en mode impulsionnel à faible rapport cyclique) en disposant d'une sensibilité et d'une fiabilité accrues. Le MDU2750L utilise des techniques de fabrication à montage en surface peu coûteuses, éprouvées sur le terrain comme étant robustes et fiables.

Le principe de base consiste à détecter le décalage de fréquence entre un signal transmis et un signal reçu réfléchi par un objet en mouvement dans le champ de vision du MDU2750L. Ce dernier produit un signal de sortie de bas niveau qui devra être amplifié et traité pour fournir un signal d'alarme sonore ou visuel (un montage additionnel - non livré - est donc nécessaire à la mise en oeuvre du module).

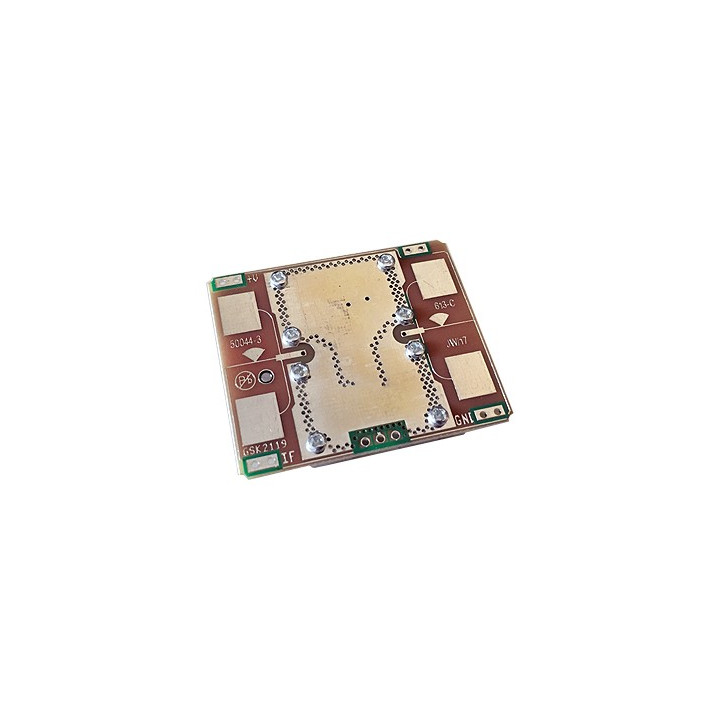

 Vue avant et arrière du module


Principales caractéristiques
- Faible coût (remise importante par quantité)
- Haute sensibilité
- Haute stabilité
- Antenne Patch
- Profil petit et plat
- Construction fiable robuste


Applications
- Alarmes d'intrusion (usage domestique ou dans des véhicules)
- Ouvre-porte automatique
- Dispositif de mesure de vitesse
- Évitement de collision
- Contrôle de la circulation
- Détection de présence


Caractéristiques électriques

Mode transmetteur
- Précision du réglage de la fréquence 3 MHz
- Puissance de sortie (min.) PIRE 10 dBm
- Tension de fonctionnement +5 V ± 0,25 V
- Courant de fonctionnement (CW) 25 mA (max) - 22 mA (typ)
- Emissions harmoniques <-30 dBm

Fonctionnement en mode pulsé
- Courant moyen (5% DC) 1 mA typ.
- Largeur d'impulsion (min.) 5 μsecs
- Durée de vie (min.) 1%

Largeur de bande du récepteur 3 Hz à 80 Hz
- Sensibilité (rapport S / N 10dB) -83 dBm
- Bruit <10μV



Zone de couverture du MDU2750L

Antenne: Standard
- Gain 8 dBi
- Largeur de faisceau -3 dB
- Plan E 72°
- Plan H 36°
Caractéristiques mécanique du MDU2750L

Caractéristiques mécaniques
- Poids 16 g
- Raccordement sur pastilles à souder (espacement 0,1")
- Métallisation Sn + Ni + Cu
- JEDEC JESD97 (e2)



Caractéristiques environnementales
- Puissance / Temp. Coefficient
  (sur la plage de température de fonctionnement) 3 dB
- Fréquence / Temp. Coefficient
  (sur la plage de température de fonctionnement) 5 MHz
- Température de fonctionnement -20 ° C à + 55 ° C
- Température de stockage -40 ° C à + 80 ° C





                                                                      Schéma d'application type

Schéma donné purement à titre indicatif
