Driver Double Moteur MC33926

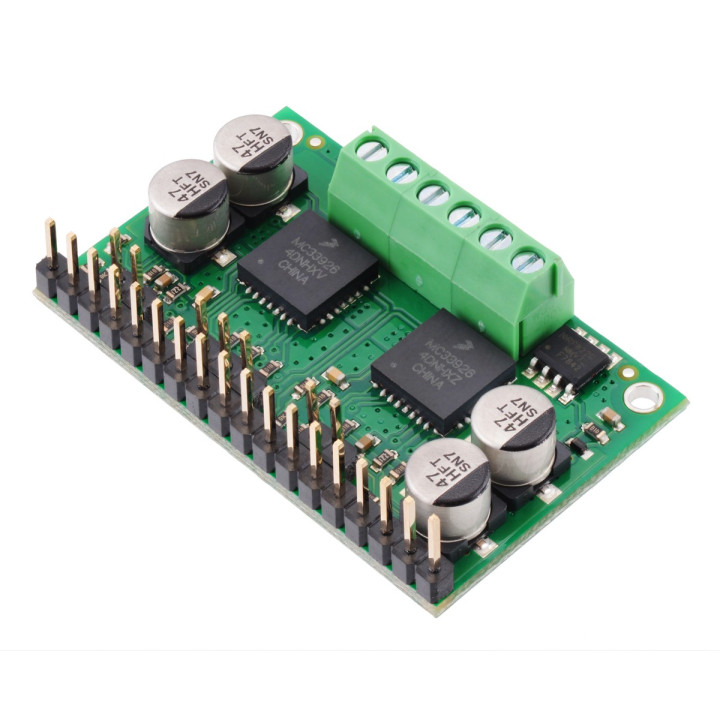

Basé sur 2 drivers MC22926 (pont en H), la platine 1213 de chez Pololu est toute indiquée pour les applications robotiques, automates et autres projets de motorisation. Cette dernière vous permettra de piloter jusqu'à 2 moteurs (sens et vitesse) de 5 à 24 V avec un courant jusqu'à 2,5 A par moteurs.

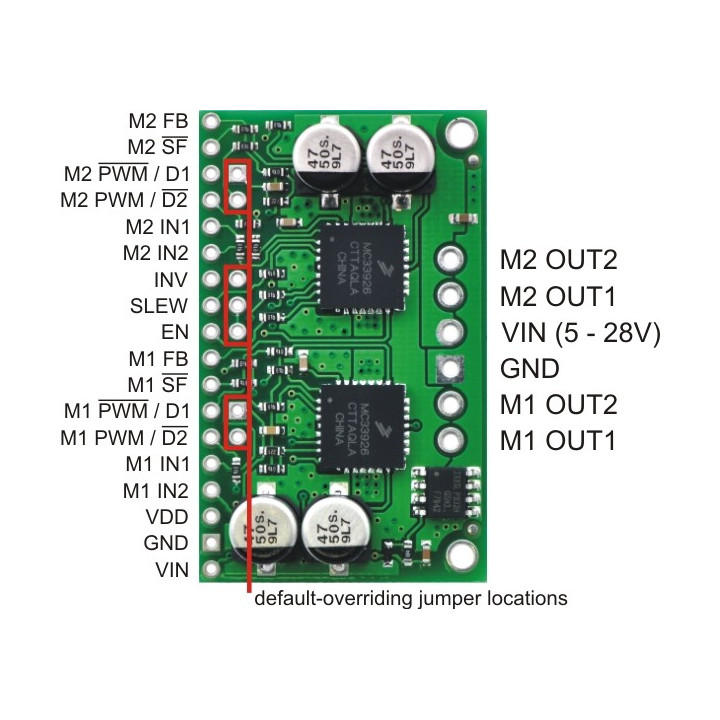

Pour un pilotage "standard via des signaux PWM et de commandes", votre microcontrôleur devra disposer de cinq E/S de libres et jusqu'à quinze E/S peuvent être nécessaires pour exploiter toutes les possibilités du module (Mode veille, états des défauts, retour consommation courant, rendement, etc...)

La platine dispose de 2 sorties analogiques pour avoir un retour d'information sur la consommation de courant. Elle dispose d'une triple protection (sous-tension, surchauffe et surintensité) avec 2 sorties d'état pour chaque moteur.

Les moteurs, l'alimentation ainsi que le microcontrôleur ne sont pas livrés avec le module.

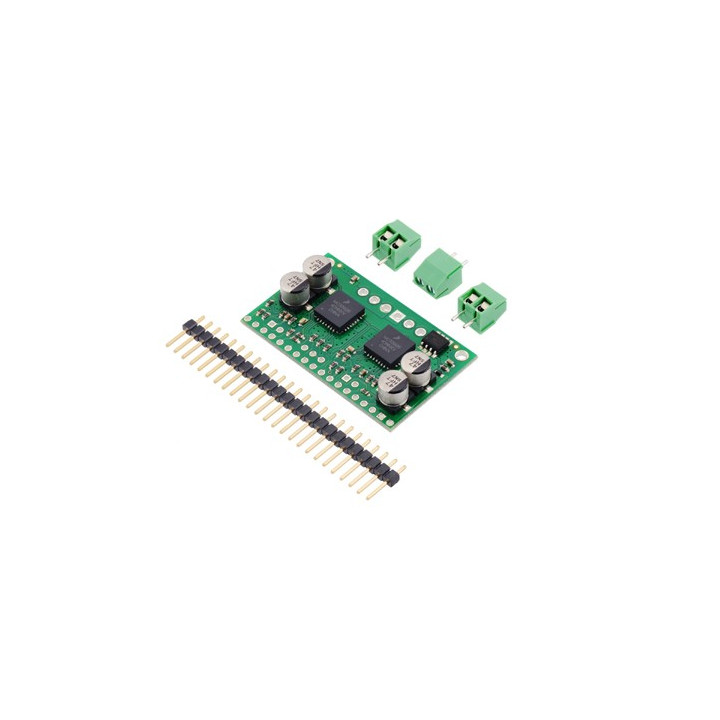

La platine est livrée avec 3 borniers à vis ainsi qu'une barrette mâle sécable qui seront à souder pars vos soins.

Attention, lors du fonctionnement, les composants de la platine peuvent devenir très chaud au point de vous brûler. Veuillez donc manipuler cette dernière avec précaution (même après utilisation le temps que celle-ci refroidisse). Il vous faudra également ne pas enfermer celle-ci dans un boitier fermé et prévoir un dispositif de refroidissement adéquat non livré.

Pour améliorer le rendement et éviter que la platine se mette en protection thermique lorsqu'elle elle est utilisée en limite de fonctionnement, vous pouvez ajouter un dissipateur thermique (non livré).


Caractéristiques:

• Drivers moteur: MC33926
• 2 sorties moteur
• Alimentation: 5 à 24 V
• Courant admissible par moteur: 2,5 A max. *
• Pilotage des moteurs: E/S PWM et numériques
• Fréquence PWM: 20 KHz max.
• Niveau logique: 2,5 à 5,5 V
• Protection: surchauffe, sous-tension et surintensité
• Avec retour d'information consommation courant: 0,525 V/A

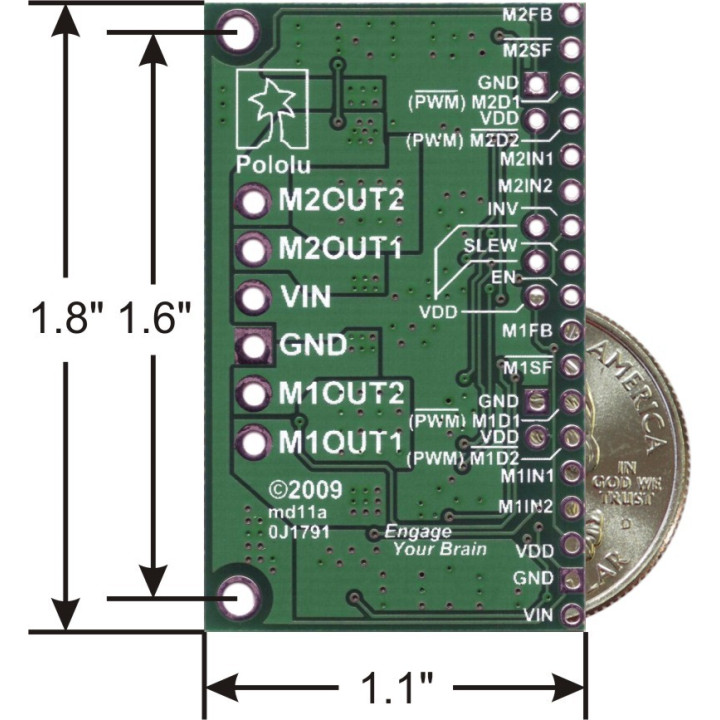

• Dimensions: 45,7 x 27,9 x 7,7 mm
• Poids: 7 g env.

* Nécessite une source d'alimentation externe adéquate
