Dual Motor Driver pour Raspberry Pi Images

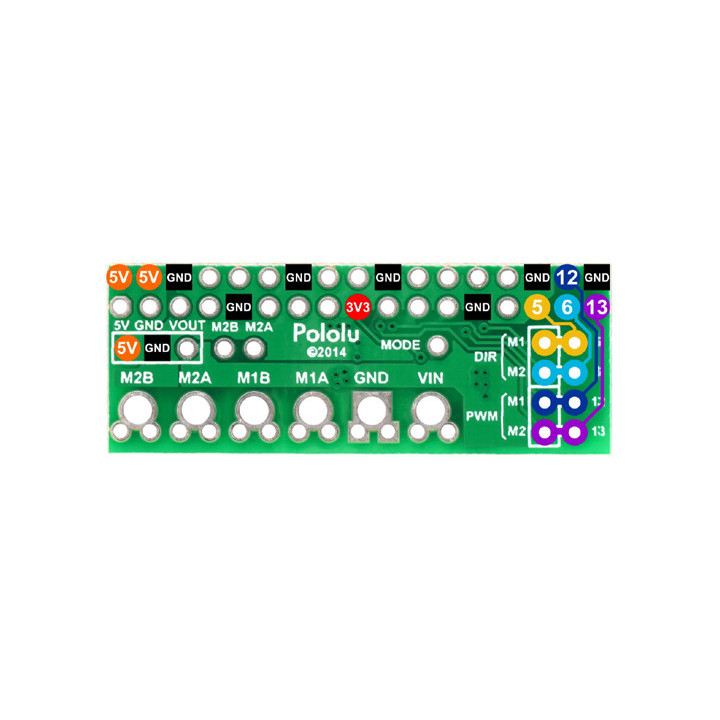

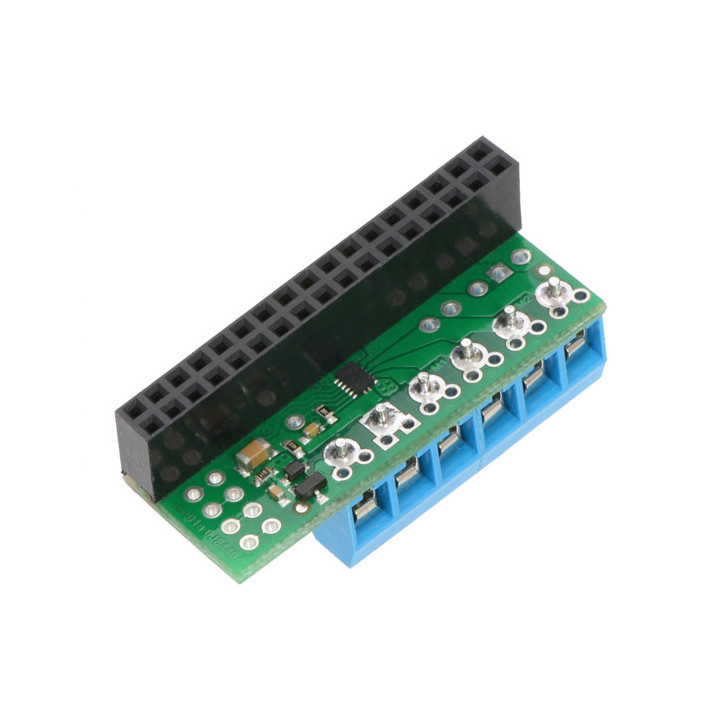

Dual Motor Driver pour Raspberry Pi
Ce shield économique est destiné à s'enficher sur une carte Raspberry Pi (A+/B+/2/3B+/4) (non incluse) afin de lui permettre de piloter 2 moteurs "cc" (ou un moteur pas-à-pas bipolaire) de 2 V à 11 V.
Prix :
21,90 €
TTC
Dont 0,01 € d'eco-participation
Grâce à son circuit driver DRV8835 ce shield est capable de délivrer 1,2 A par moteur ou 2,4 A sur 1 seul moteur (si configuré en parallèle).

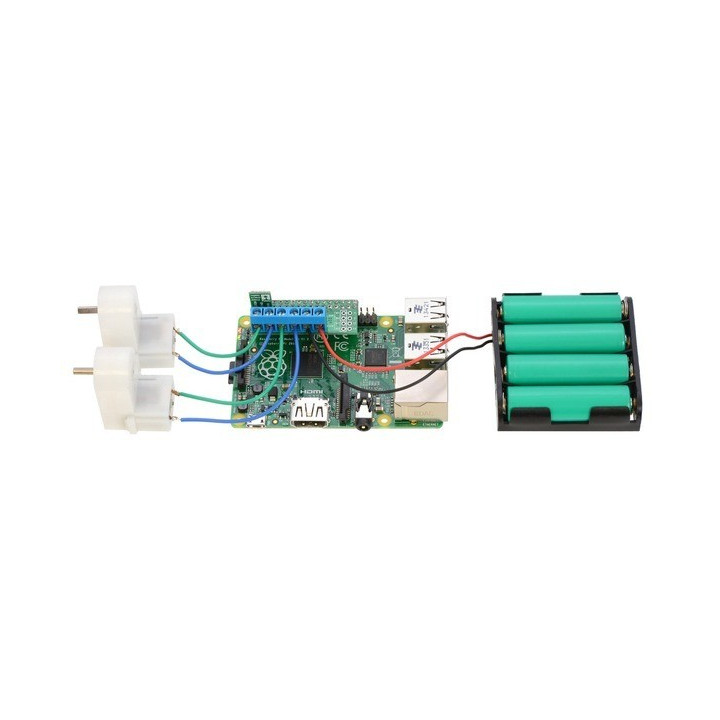

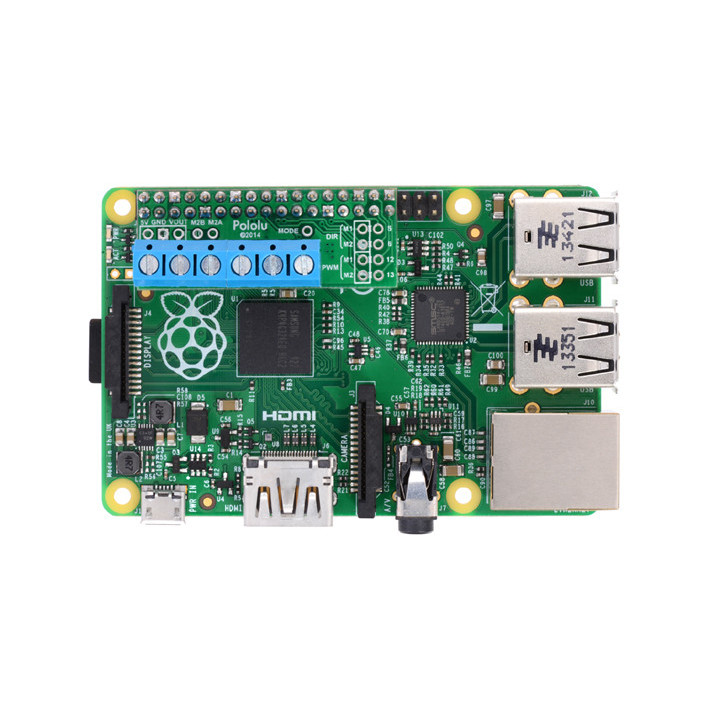

Exemple d'utilisation sur la platine Raspberry Pi™ (B+)
Caractéristiques:

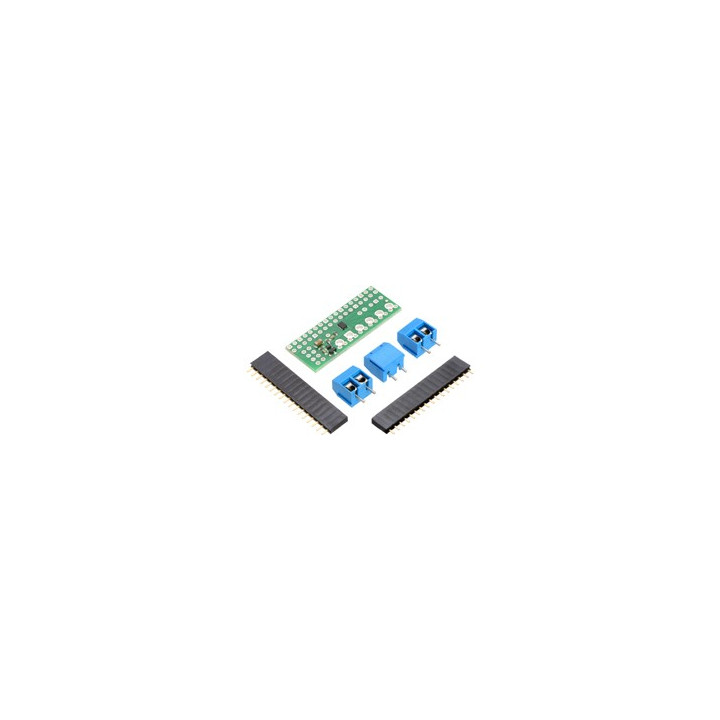

- Livré avec borniers et barrette mâle sécable (à souder).
- Pont en H pour 2 moteurs CC ou 1 moteur pas-à-pas bipolaire
- Alimentation moteur: 2 à 11 V
- Tension logique: 2 à 7 V
- Courant de sortie: 1,2 A en continu (1,5A en pointe) / moteur
- Si sorties montées en parallèle (1 seul moteur utilisé) : 2,4 A en continue (3A en pointe)
- PWM jusqu'à 250 KHz
- Quadruple protections: inversion de polarité, surcharges, courts-circuits et surchauffe
- Non compatible avec les Raspberry PI A ou B (du fait du brochage différent)
-
Librairie Raspberry PiTélécharger
-
Datasheet du moduleTélécharger
