Dual Motor Shield A4990 POLOLU commande moteurs pour Arduino
Equipé d'un driver A4990, le module Dual Motor Shield A4990 à enficher sur une carte Arduino (non incluse) vous permettra de piloter 2 moteurs "cc" ( 6 à 32 V / 0,9 A max.) ou un moteur pas-à-pas bipolaire.

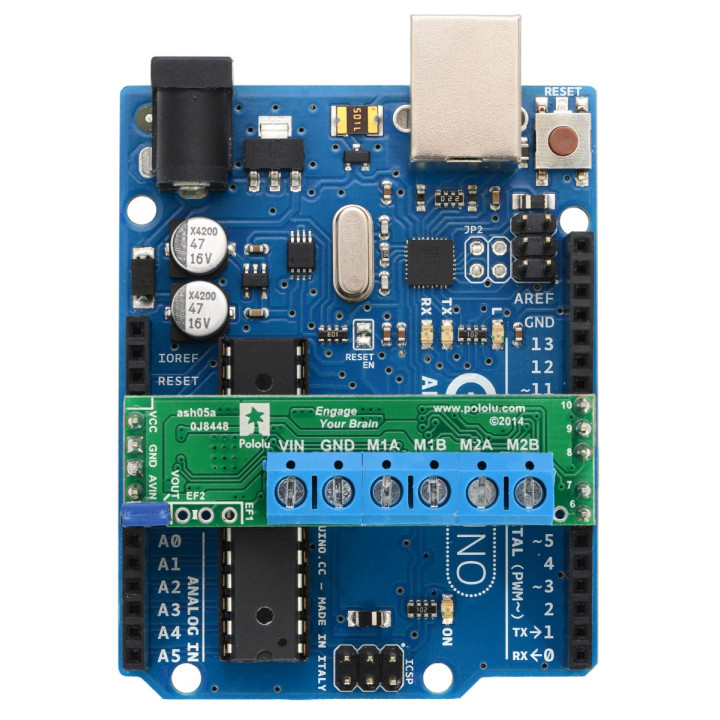

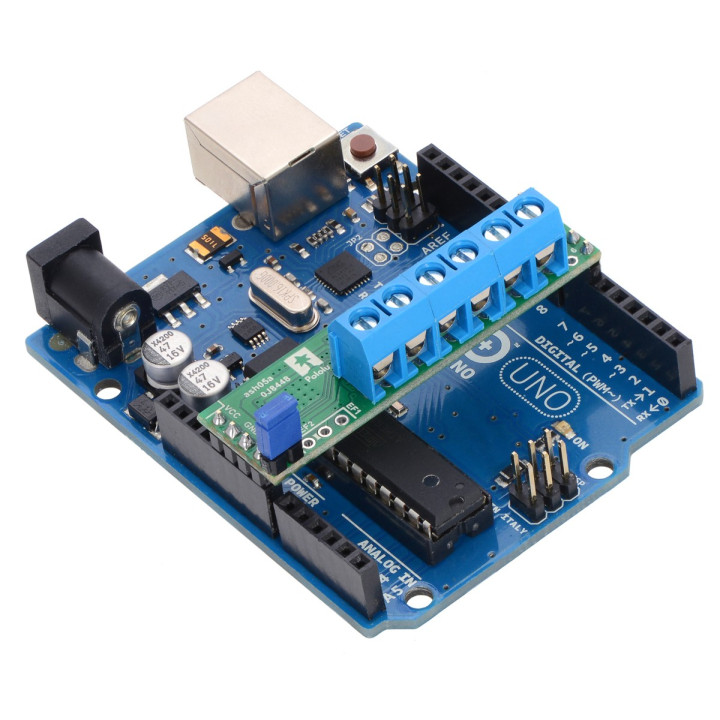

Exemple d'utilisation du module Dual Motor Shield A4990 sur une carte arduino (non livrée)
Caractéristiques:

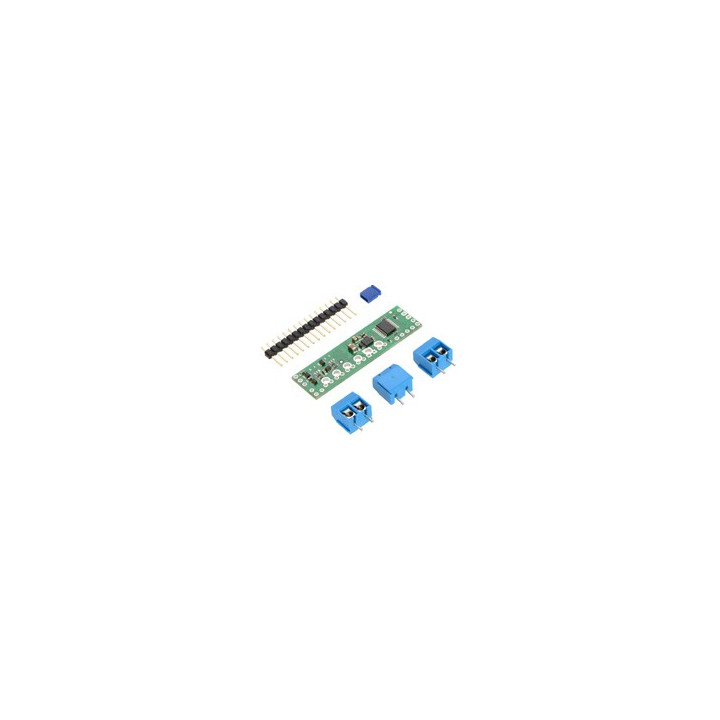

- Livré avec borniers et barrette mâle sécable (à souder).
- Double pont en H pour 2 moteurs "cc" ou 1 moteur pas-à-pas bipolaire
- Alimentation moteur: 6 à 32 V
- Tension logique: 2,5 à 5,5 V
- Courant de sortie: 0,65 A en continu par moteur
- Contrôle de limite de courant de pointe: 0,9 A par moteur
- Supporte PWM > 20 KHz
- Quadruple protections: inversion de polarité, surcharges, courts-circuits et surchauffe
-
Librairie ArduinoTélécharger
-
Datasheet du moduleTélécharger
