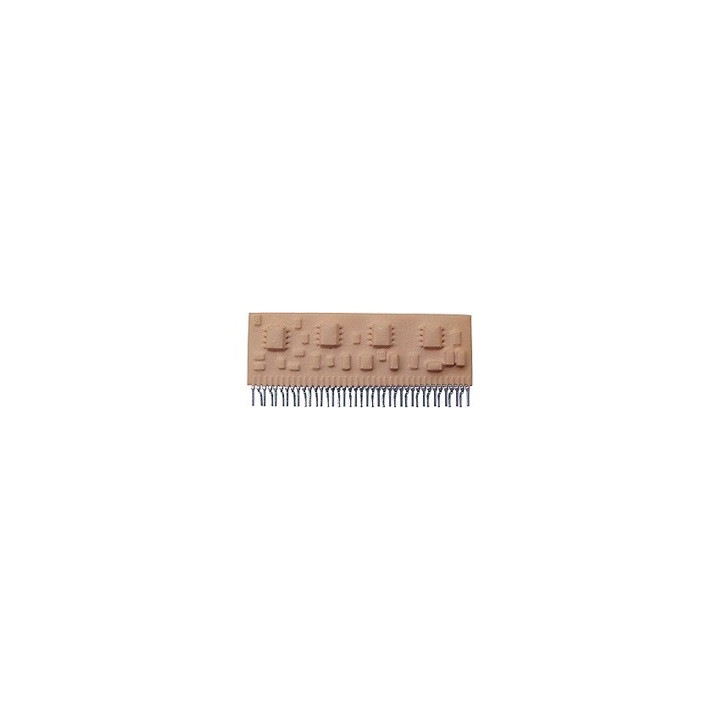

Equalizeur "graphique" stéréo 7 bandes "SG6"

Bénéficiant d'une conception en technologie de substrat céramique le module "SG6" permet la réalisation d'un équaliseur pour l'instrumentation musicale.

Plus de détails

SG6

16,36 € HT 19,63 € TTC

Dont 0,01 € TTC d'éco-part.

Disponible

Imprimer

Idéal pour guitares et synthétiseurs, amplificateurs d'équipements vocaux et tables de mixage professionnelles. L'hybride intègre un réglage sur 7 bandes de fréquences (60 Hz, 125 Hz, 250 Hz,
500 Hz, 1 KHz, 3,5 KHz et 10 KHz).


Applications
-
Système d'amplification pour guitare et basse
- Instrumentation musicale de "pointe"
- Système "karaoké"
- Table de mixage






Désignations

Min.

Typ.

Max.

Unité



VCC

Tension d'alimentation

+9

+12

+15

VCC

 IsConsommation (Vcc = +15)

-

30

-

mA



FB

Bande de fréquence

60

-

10 K

Hz



VI

Signal d'entrée AF

-

-

6

Vpp



  Dimensions du module



1 Entrée "Gauche"            28 Contrôle canal R6
2 Entrée "Droite"              29 Contrôle canal L7
3 Contrôle canal L1          30 Contrôle canal R7
4 Contrôle canal R1          31 -VCC
5 Contrôle canal L2          32 GND
6 Contrôle canal R2          33 NCPL
15 Contrôle canal L3        34 NCPR
16 Contrôle canal R3        35 PCPL
19 Contrôle canal L4        36 PCPR
20 Contrôle canal R4        37 Sortie "Droite"
25 Contrôle canal L5        38 Sortie "Gauche"
26 Contrôle canal R5        39 +VCC
27 Contrôle canal L6
7, 8, 9, 10, 11, 12, 13, 14, 17, 18, 21, 22, 23, 24: NC


Schéma d'application type
