Starter kit Arduino des objets connectés IoT pour carte MKR WIFI 1010 Explore IoT Kit Rev2 AKX00044

L'Arduino Explore IoT Kit est une solution complète "clés en main" conçue pour maîtriser les fondamentaux de l'Internet des Objets à travers des outils professionnels et une plateforme cloud intégrée. Centré sur la puissante carte MKR WiFi 1010 et le support multifonction MKR IoT Carrier, ce kit permet de créer des objets connectés sécurisés sans aucune soudure, idéal pour l'enseignement supérieur et les ingénieurs en prototypage.

Pourquoi choisir l'Arduino Explore IoT Kit pour vos développements ?

L'Arduino Explore IoT Kit (référence AKX00037 ou AKX00027) s'impose comme la référence pour apprendre à collecter, traiter et visualiser des données à distance. Contrairement aux kits d'initiation basiques, il repose sur du matériel de niveau industriel. La carte MKR WiFi 1010 embarquée dispose d'un crypto-processeur pour sécuriser vos échanges SSL/TLS, une compétence critique dans l'IoT moderne. C'est du costaud : vous ne vous contentez pas de faire clignoter une LED, vous apprenez à gérer des nœuds de capteurs réels connectés au Arduino IoT Cloud.

Le point fort du kit est son ergonomie. Grâce au MKR IoT Carrier, tous les composants essentiels (écran OLED, boutons tactiles, relais et capteurs de haute précision) sont déjà câblés sur un seul support circulaire protégé par un boîtier plastique robuste. Cela élimine les frustrations liées aux mauvais contacts sur plaque d'essai et permet de se concentrer à 100 % sur l'algorithmique et la cybersécurité. Que vous souhaitiez automatiser une serre, surveiller une salle de serveurs ou enseigner les protocoles réseau, ce kit fait le job proprement avec une courbe d'apprentissage parfaitement dosée.

Spécifications techniques détaillées

Au cœur de l'ensemble, la carte Arduino MKR WiFi 1010 utilise un microcontrôleur SAMD21 Cortex-M0+ 32 bits. Elle assure la connectivité WiFi et Bluetooth Low Energy (BLE) via un module u-blox NINA-W10. Pour la sécurité, elle intègre une puce de chiffrement ECC508 qui garantit l'intégrité des données envoyées vers les serveurs distants. L'alimentation peut se faire via USB ou via une batterie Li-ion/Li-Po (circuit de charge intégré), rendant vos projets totalement autonomes sur le terrain.

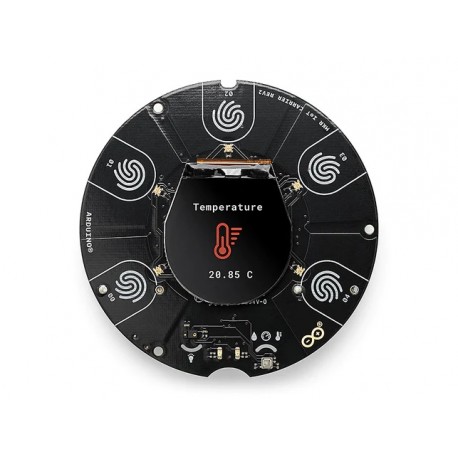

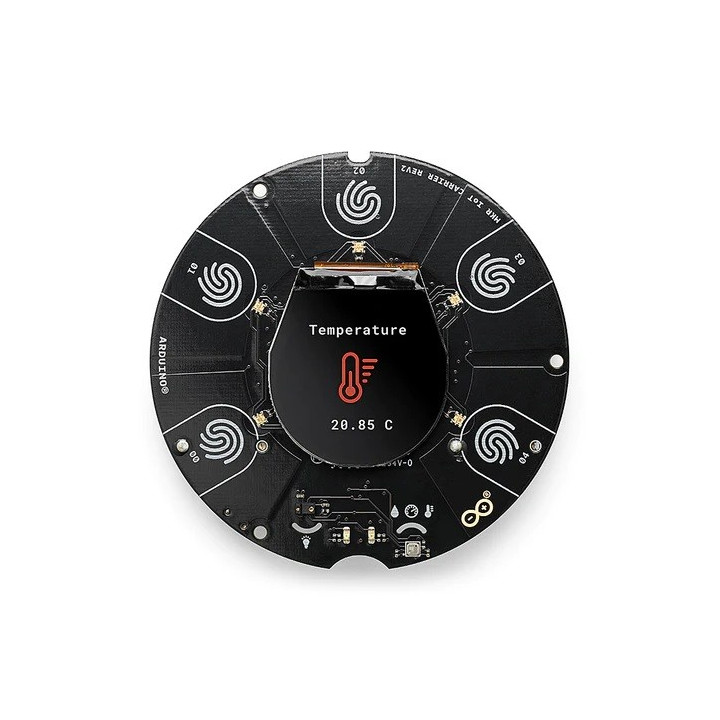

Le MKR IoT Carrier est le véritable cerveau interactif du kit. Il embarque un écran OLED de 1,3 pouce pour l'affichage local, ainsi que cinq boutons tactiles capacitifs. Côté capteurs, on retrouve un équipement complet : mesure de température et humidité (HTS221), pression atmosphérique (LPS22HB), accéléromètre et gyroscope 6 axes (LSM6DS3), et un capteur de lumière ambiante, couleur et geste (APDS9960). Pour l'actionnement, le kit dispose de deux relais de puissance et d'un slot pour carte microSD (non fournie) pour le stockage local des données en cas de coupure réseau. L'ensemble est conçu pour fonctionner en 3,3V avec une fiabilité exemplaire.

Prise en main et utilisation

Démarrer avec l'Arduino Explore IoT Kit est un processus fluide grâce au portail web dédié. La première étape consiste à connecter votre carte MKR WiFi 1010 à votre ordinateur et à l'enregistrer sur le cloud. L'utilisation du Web Editor élimine les problèmes d'installation de drivers ou de bibliothèques sur votre PC. Une fois le matériel reconnu, vous pouvez téléverser votre premier code ("sketch") qui affichera les données de température sur l'écran OLED du Carrier et les enverra simultanément sur votre dashboard cloud.

Nous recommandons d'utiliser l'application mobile Arduino IoT Cloud Remote pour visualiser vos données en temps réel depuis n'importe où dans le monde. Une astuce pratique : le Carrier dispose de connecteurs Grove intégrés. Si vous souhaitez étendre les capacités du kit, vous pouvez brancher des capteurs supplémentaires sans aucune soudure. Pas mal du tout pour transformer votre station météo en un système de sécurité complet pour la maison en ajoutant simplement un capteur de mouvement compatible.

Pour quels projets utiliser l'Arduino Explore IoT Kit ?

Station Météo et Qualité de l'Air Connectée

Grâce aux capteurs de pression, température et humidité intégrés, vous pouvez déployer en quelques minutes une station de surveillance environnementale. Les données sont archivées sur le cloud pour analyser les variations saisonnières ou détecter des anomalies atmosphériques locales.

Système de Domotique avec Relais

Utilisez les deux relais du MKR IoT Carrier pour piloter des appareils électriques (lampes, ventilateurs). Vous pouvez programmer des déclenchements automatiques basés sur des seuils de température ou commander les sorties directement depuis votre smartphone via l'interface cloud.

Monitoring Industriel de Maintenance

L'accéléromètre et le gyroscope permettent de surveiller les vibrations d'une machine tournante. En cas de dépassement de seuil, le kit peut envoyer une notification instantanée via Webhook ou email, évitant ainsi des pannes coûteuses en production.

Éducation STEM et Formations Supérieures

C'est l'outil ultime pour les écoles d'ingénieurs. Il permet d'enseigner les concepts de protocoles de communication (MQTT, HTTP), de gestion de l'énergie et de visualisation de données ("Data Viz") sur une plateforme unique et standardisée.

Shields et accessoires compatibles

Bien que le kit soit complet, il reste ouvert à l'extension. L'Arduino Explore IoT Kit est compatible avec l'ensemble des shields de la gamme MKR, comme le MKR ETH Shield pour ajouter une connexion filaire. Les ports Grove situés à l'arrière du Carrier permettent de connecter des modules de type capteur de gaz, télémètre ultrason ou écran LCD supplémentaire.

Pour un usage nomade, nous suggérons d'ajouter une batterie Li-Po 3,7V de 1000 mAh minimum, qui se loge parfaitement sous le support plastique. Pour le stockage de gros volumes de données (Data Logging), l'ajout d'une carte microSD de 16 Go à 32 Go est recommandé. Ces accessoires permettent d'adapter le kit à des besoins professionnels spécifiques sans jamais être limité par le matériel d'origine.

Résumé des caractéristiques techniques

• Microcontrôleur : SAMD21 Cortex-M0+ 32 bits (sur carte MKR WiFi 1010)
• Connectivité : WiFi, Bluetooth BLE (u-blox NINA-W102)
• Capteurs intégrés : Température, Humidité, Pression, IMU 6 axes, Lumière, Geste
• Affichage : Ecran OLED 1,3 pouce haute visibilité
• Actionneurs : 2 relais de puissance (jusqu'à 24V), buzzer
• Interface utilisateur : 5 boutons tactiles capacitifs
• Extension : Slot microSD, 4 connecteurs Grove, headers MKR
• Sécurité : Puce Crypto ECC508 intégrée
• Alimentation : USB 5V ou batterie Li-Po (chargeur intégré)
• Abonnement : 12 mois de plan "Create Maker" inclus
• Dimensions du boîtier : Env. 150 mm de diamètre
• Référence fabricant : AKX00027

Questions fréquentes

Le kit nécessite-t-il un abonnement payant ?

L'Arduino Explore IoT Kit est livré avec un code pour 12 mois d'abonnement gratuit au plan "Create Maker". Cet abonnement permet de gérer plus de "things", de conserver vos données plus longtemps et d'utiliser l'intégration Webhooks. Après 12 mois, vous pouvez repasser au plan gratuit ou renouveler votre abonnement.

Peut-on utiliser le kit sans connexion internet ?

Oui, c'est tout à fait possible. Le matériel peut être programmé avec l'IDE Arduino local pour fonctionner de manière autonome. Vous pouvez afficher les données sur l'écran OLED et piloter les relais sans WiFi. Cependant, vous perdrez les fonctionnalités de dashboard cloud et de contrôle à distance.

Le kit est-il adapté aux débutants complets ?

Le kit est accessible mais exige quelques notions de base en programmation (langage C/C++). Pour un enfant de moins de 14 ans, le Starter Kit Arduino classique est peut-être plus adapté. L'Explore IoT Kit est idéal pour les lycéens, étudiants et professionnels souhaitant une solution intégrée.

Y a-t-il une protection contre les courts-circuits ?

Le MKR IoT Carrier est protégé par un boîtier en plastique transparent qui évite les contacts directs avec les circuits. Cependant, lors de la manipulation des relais ou de l'insertion de composants Grove, il convient de rester vigilant et de travailler hors tension.

Quels types de batteries peut-on utiliser ?

Le kit est compatible avec les batteries Li-Po ou Lithium-Ion monocellule de 3,7V équipées d'un connecteur standard JST-PH 2.0 mm. Le circuit de charge de la MKR WiFi 1010 s'occupe de la recharge dès que le kit est branché en USB.

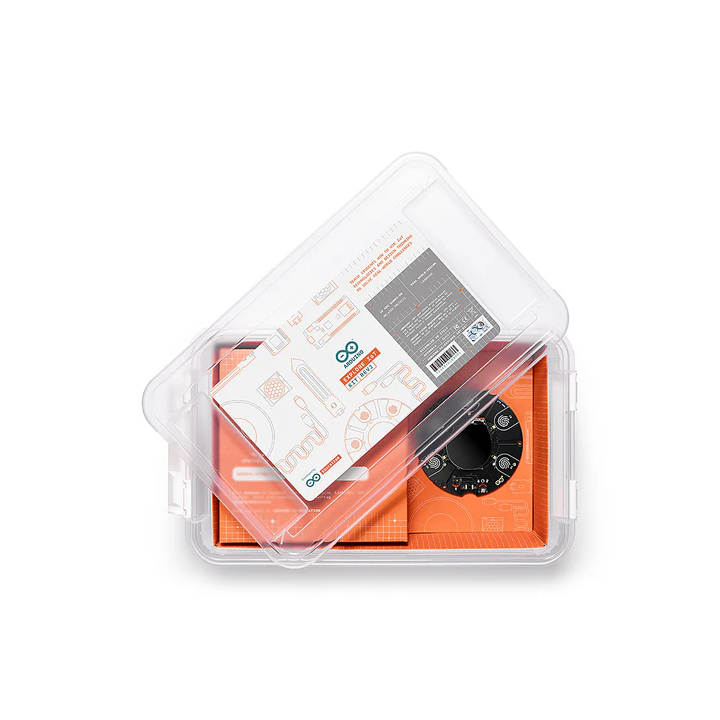

Livré dans une boite de rangement robuste, le kit Explore IoT Kit Rev2 AKX00044 est spécialement conçu pour aider les lycéens et les étudiants de niveau avancé (conseillé à partir de 16 ans) à se familiariser avec les concepts fondamentaux des objets connecté (IoT). Il comprend tout le matériel, les logiciels, le contenu d'apprentissage et l'assistance nécessaires.





Recommandé pour un ou deux élèves, le matériel du kit comprend une carte Arduino® MKR WiFi 1010 associée à une platine d'interface MKR IoT Carrier Rev2 (intégrant un afficheur, graphique RVB 1.2", 5 boutons tactiles (capacitif), 5 Leds RVB ainsi qu'une multitude de capteurs (IMU, température, humidité, pression, luminosité, proximité et geste), 3 connecteurs Grove, un support de pile, un connecteur pour une carte de type microSD™ (carte mémoire non livrée), un buzzer piezo ainsi que 2 sorties relais.

La platine MKR IoT Carrier pourra recevoir le module Arduino® MKR ainsi que différents capteurs déportés au format Grove (dont un capteur IRP et un capteur d'humidité de sol livrés) ou certains capteurs intégrés (voir détail ci-dessous).




Le kit donne également accès aux élèves à une plate-forme en ligne* avec 10 activités d'apprentissage passionnantes (en Anglais), qui leur présentent les concepts de base de l'IoT et les mettent au défi de créer des applications du monde réel.

Avec un kit Explore IoT Rev2, vous obtenez un abonnement d'essai gratuit de 12 mois au plan Arduino Create Maker (abonnement premium une plate-forme de codage en ligne). Avec ce dernier, les étudiants apprendront également à contrôler des objets à distance à l'aide d'Arduino Create et de son application IoT Cloud.

Chacune 10 activités (sous forme de leçon) proposé en ligne est disponible en Anglais, Espagnol, Italien ou Allemand et dure environ 45 minutes, ce qui représente environ 10 heures de cours. Chacune des réalisations ne nécessitent aucune soudure, tous les raccordements s'effectuant à l'aide des cordons inclus.


Détail des leçons/projets:

Leçon 0: Internet of Things (IoT)
Introduction au monde de l'IoT

Leçon 1: Familiarisez-vous avec le kit
Une leçon pour en savoir plus sur tous les différents composants du kit

Leçon 2: Représentation graphique des données dans le cloud
Apprendre à afficher et analyser les données collectées par l'opérateur

Leçon 3: Stockage de vos données
Présentation de l'utilisation de cartes mémoire SD pour sauvegarder les données

Leçon 4: Déclencheurs à distance
Exploration du fonctionnement des actionneurs de porteuse

Leçon 5: Alarme de sécurité à domicile
Création d'une alarme de sécurité à domicile qui envoie un message à l'utilisateur et clignote une lumière rouge lorsque le capteur détecte mouvement.

Leçon 6: Suivi de classe
Construire un tracker capable d'enregistrer le nombre de personnes qui ont franchi une porte.

Leçon 7: Jeu Cloud vs Carrier
Créer un jeu qui peut être joué par deux joueurs.

Leçon 8: Agriculture urbaine
Apprendre à construire une serre intelligente.

Leçon 9: Serveur Web de la serre
Apprendre à créer une interface Web pour votre serre.

Leçon 10: Application météorologique internationale
Apprendre à utiliser les API.

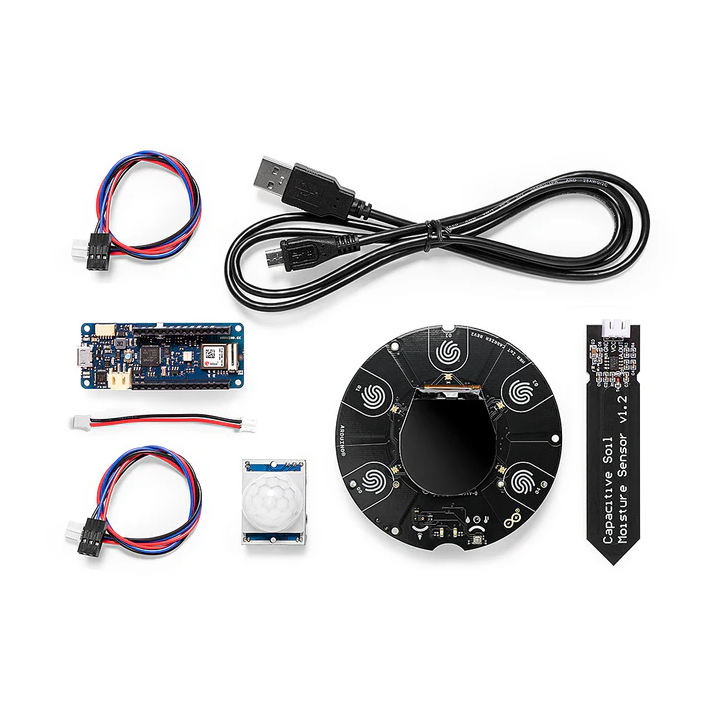

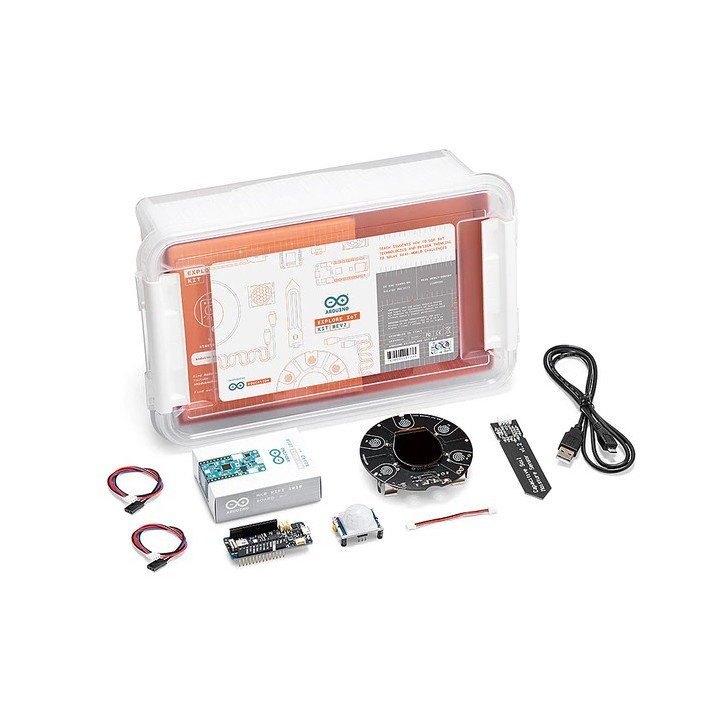

Contenu du kit Explore IoT Kit Rev2 AKX00044

• 1 Arduino® MKR WiFi 1010

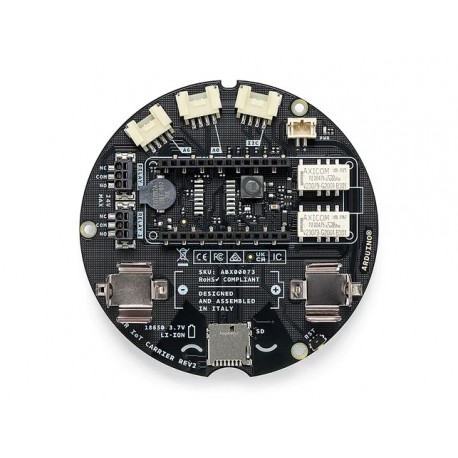

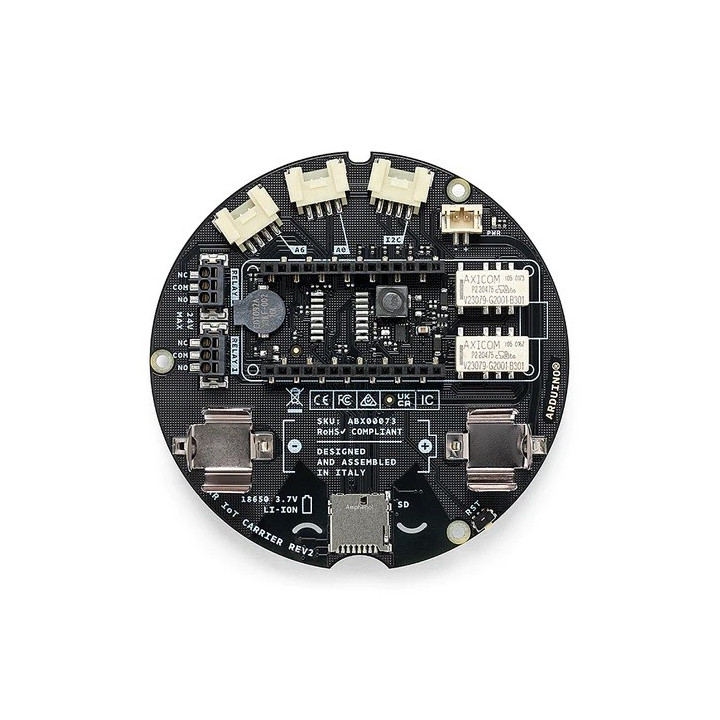

• 1 Platine MKR IoT carrier Rev2 intégrant:

• 2 relais 24Vcc
• 1 connecteur microSD
• 5 boutons tactiles
• 3 connecteurs Plug & Play (Grove)
• 1 capteur de température
• 1 capteur d'humidité
• 1 capteur de pression atmosphérique
• 1 capteur de gaz (VOC)
• 1 capteur de luminosité ambiante
• 1 capteur de couleur RGB
• 1 capteur de geste
• 1 accéléromètre et Gyroscope 3 axes (IMU 6 axes)
• 1 afficheur graphique rond 1,2"
• 1 support pour batterie Li-Ion 18650 (batterie non livrée)
• 5 Leds RVB
• 1 buzzer

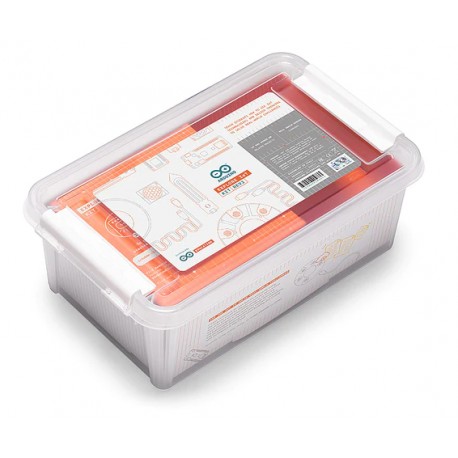

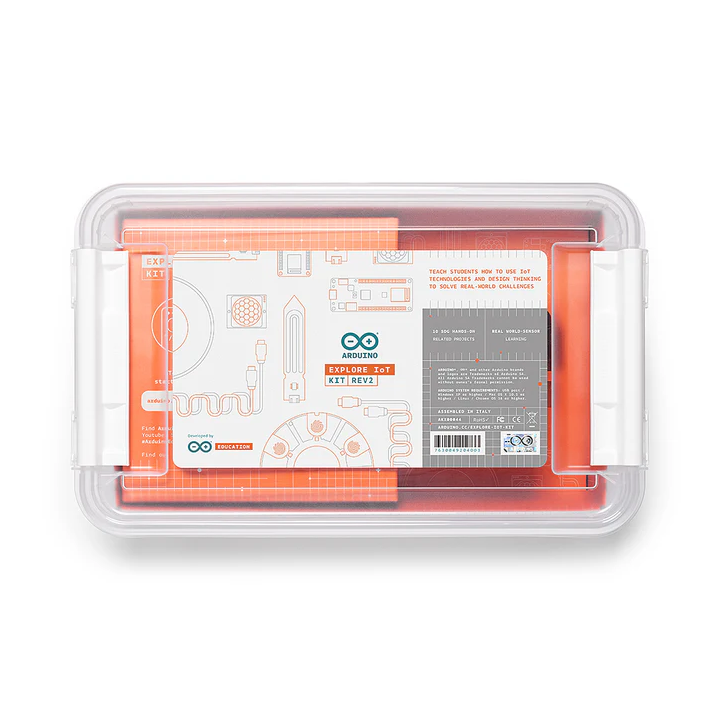

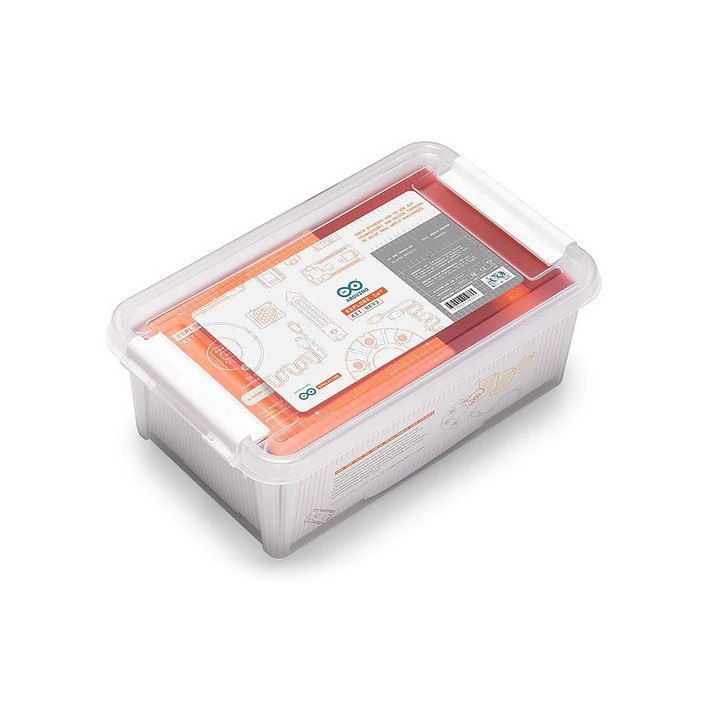

• 1 boite de rangement en plastique
• 1 câble Micro USB
• 1 capteur d'humidité de sol (connecteur Grove)
• 1 capteur infrarouge passif IRP (connecteur grove)
• Tous les câble de raccordement pour les capteur

Configuration requise:

• Ordinateur avec 1 port USB de libre
• OS supporté: Windows XP ou supérieur, Mac OS X 10.5 ou supérieur et Linux

- Niveau à partir du lycée: âge conseillé 16 ans


* Le kit Explore IoT Rev2 comprend un essai gratuit de 12 mois à Arduino® Create Maker. Une fois la période d'essai expirée, vous devrez renouveler l'abonnement en vous rendant sur cette page. Le plan Arduino Create Maker inclus dans le kit offre un temps de compilation illimité et un accès étendu à certaines des fonctionnalités d'Arduino IoT Cloud permettant aux enseignants de diriger leurs cours avec la certitude qu'ils ne trouveront aucune limitation. Si vous ne renouvelez pas votre abonnement Maker Plan, vous serez automatiquement rétrogradé à la version Arduino® Create Free. Cette version (Arduino Create Free) offre un temps de compilation inférieur par jour et limite l'accès à certaines des fonctionnalités de l'Arduino IoT Cloud, ce qui signifie que seules 3 des 10 activités du kit peuvent être complétées avec lui.
