Générateur de signaux Arduino BOB11420 - Non disponible

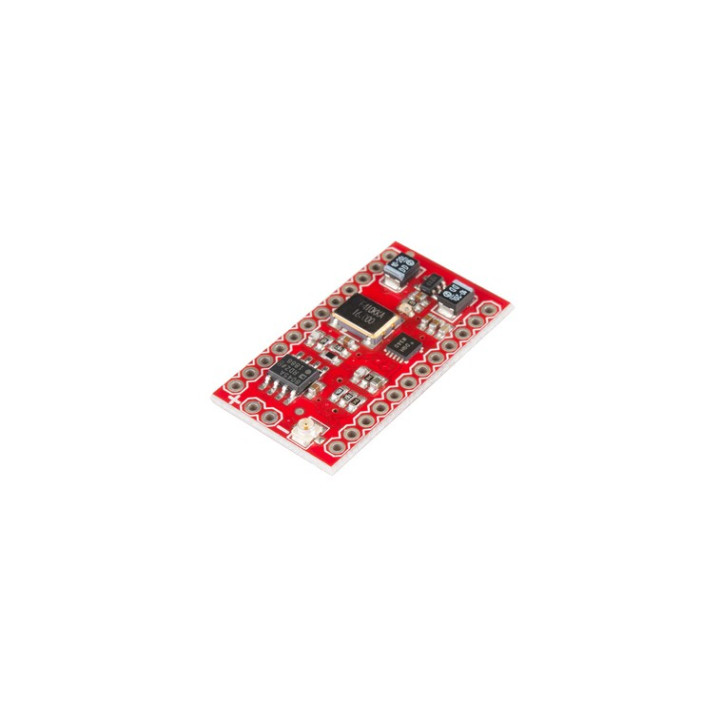

Ce module utilisable en mode autonome ou en association avec un arduino™ Pro Mini est un générateur de signaux capable de générer un signal sinusoïdale, carré ou triangulaire jusqu'à 3 MHz avec un niveau de sortie de 1 Vpp.

Ce dernier est conçu sur la base d'un cirduit AD8045 associé à un circuit AD9837.

Le signal est accessible sur 2 broches au pas de 2,54 mm ou sur un connecteur au format uFL. Le signal est centré sur un offset de Vcc/2 (bien que l'amplitude di signal et son amplitude soient paramétrables).


Caractéristiques:
- Convertisseur DAC 10 bits
- 2 Registres de fréquences
- 2 registres de phases
- Interface SPI
- Alimentation: 3.3 V
