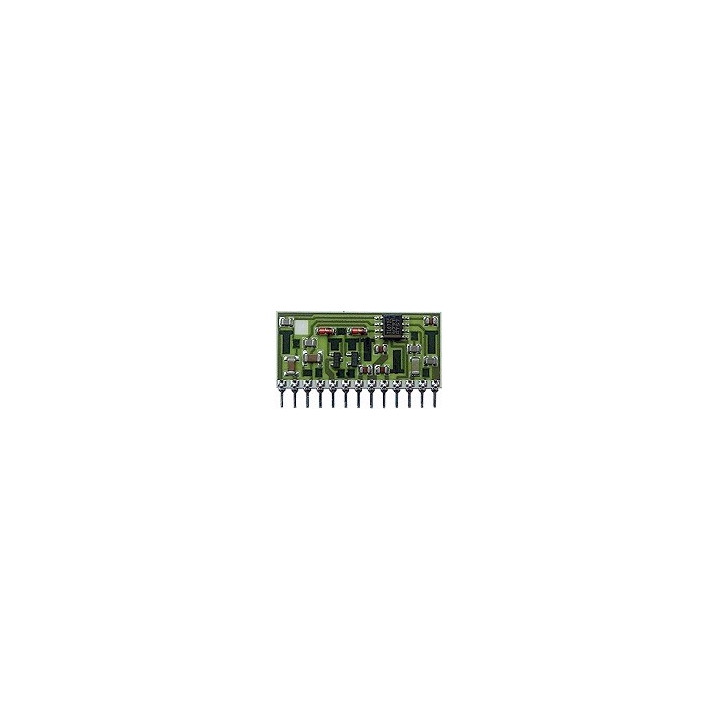

Module générateur de trémolo / vibrato SG1
Bénéficiant d'une conception en technologie de substrat céramique le module "SG1" permet la réalisation d'effets sonores "trémolo /vibrato" pour l'instrumentation musicale.
Ce module est idéal pour les guitares et les basses ainsi que pour les équipements audio de types "vocaux". L'hybride intègre un oscillateur basse fréquence (2 - 9 Hz), un modulateur "trémolo" et un driver "vibrato.
Applications
- Système d'amplification pour guitare et basse
- Instrumentation musicale de "pointe"
|
|
Désignations |
Min. |
Typ. |
Max. |
Unité |
|
|
|
VCC |
Tension d'alimentation |
9 |
15 |
30 |
VCC |
| Is | Consommation @ 15 Vcc |
- |
2,5 |
2,7 |
mA |
|
|
|
FR |
Réponse en fréquence 20-20000 Hz |
2 |
- |
9 |
Hz |
|
|
LI |
Entrée Line |
- |
80 |
100 |
mVRMS |
Dimensions du module
1 Vcc
2 Contrôle Vitesse
3 GND
6 Contrôle Depth
7 Sortie vibrateur
8 Sortie trémolo
9 Signal d'entrée
Schéma d'application type
