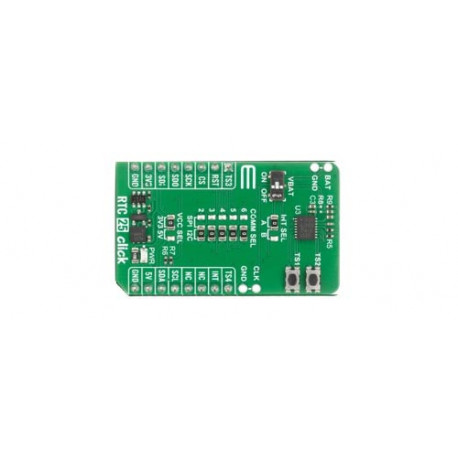

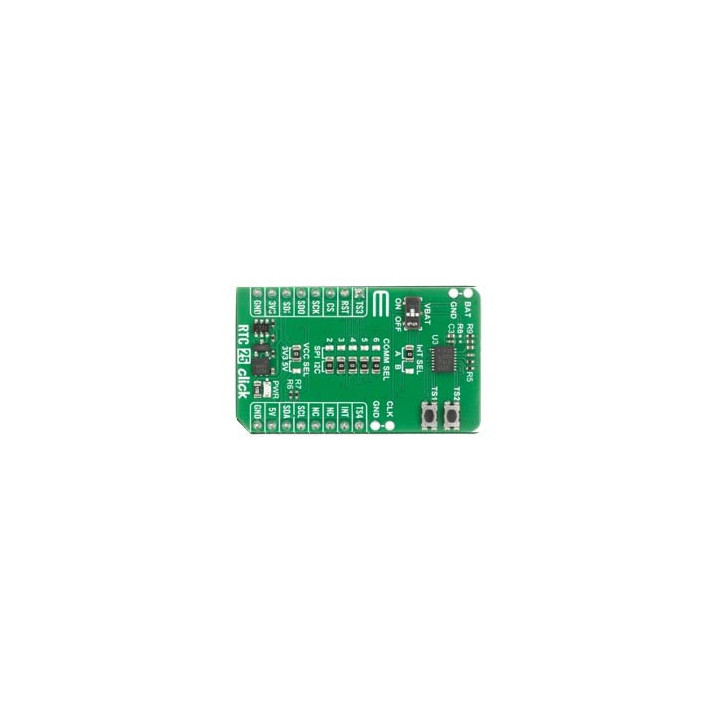

RTC 25 Click : horloge temps réel I2C/SPI haute précision MIKROE-6855

RTC 25 Click est un module d’extension compact qui assure une mesure du temps précise (suivi en temps réel des fonctions calendrier et horloge). Il est basé sur le PCF2131, une horloge temps réel nano-consommation de NXP, intégrant un quartz compensé en température de 32,768 kHz.

Ce Click offre une mesure du temps à haute résolution jusqu’au 1/100 de seconde, la correction automatique des années bissextiles, une sortie d’onde carrée programmable de 32,768 kHz à 1 Hz, un système de timestamp flexible avec quatre entrées d’événements, deux sorties d’interruption sélectionnables, la prise en charge des communications SPI ou I²C, un chien de garde (watchdog) programmable ainsi qu’une fonction d’alarme configurable. Conçu pour les applications nécessitant une synchronisation précise, ce Click est idéal pour la métrologie électronique, les systèmes GPS, l’automatisation industrielle, le chronométrage de processus précis et les dispositifs fonctionnant longtemps sans surveillance.

RTC 25 Click est entièrement compatible avec le socket mikroBUS™ et peut être utilisé sur tout système hôte prenant en charge ce standard. Il est fourni avec les bibliothèques open source mikroSDK, offrant une grande flexibilité pour l’évaluation et la personnalisation. Ce qui distingue ce Click board™, c’est la fonctionnalité innovante ClickID, permettant au système hôte de détecter et d’identifier automatiquement ce module.

RTC 25 click : comment ça fonctionne ?

RTC 25 Click est basé sur le PCF2131, une horloge temps réel (RTC) à très faible consommation intégrant un quartz compensé en température de 32,768 kHz de NXP, conçue pour offrir une excellente précision temporelle tout en minimisant la consommation d’énergie. Ce composant CMOS assure un suivi précis du calendrier et de l’horloge en fournissant l’année, le mois, le jour, le jour de la semaine, les heures, les minutes, les secondes et même une résolution au 1/100 de seconde, tout en gérant automatiquement la correction des années bissextiles afin de garantir une fiabilité à long terme sans intervention de l’utilisateur. Grâce à son architecture d’oscillateur optimisée, le PCF2131 fonctionne avec une consommation de courant très faible, faisant de RTC 25 Click un choix idéal pour de nombreuses applications sensibles au temps, telles que les systèmes de comptage électronique d’électricité, d’eau ou de gaz, les équipements industriels et grand public nécessitant une heure précise, les systèmes GPS visant à réduire le temps jusqu’au premier positionnement (TTFF), ainsi que toute conception demandant un chronométrage précis ou un fonctionnement prolongé sans surveillance.

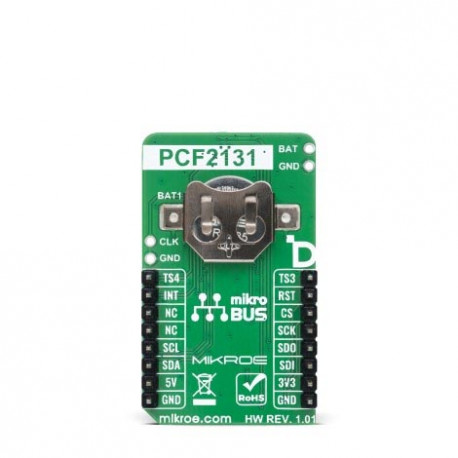

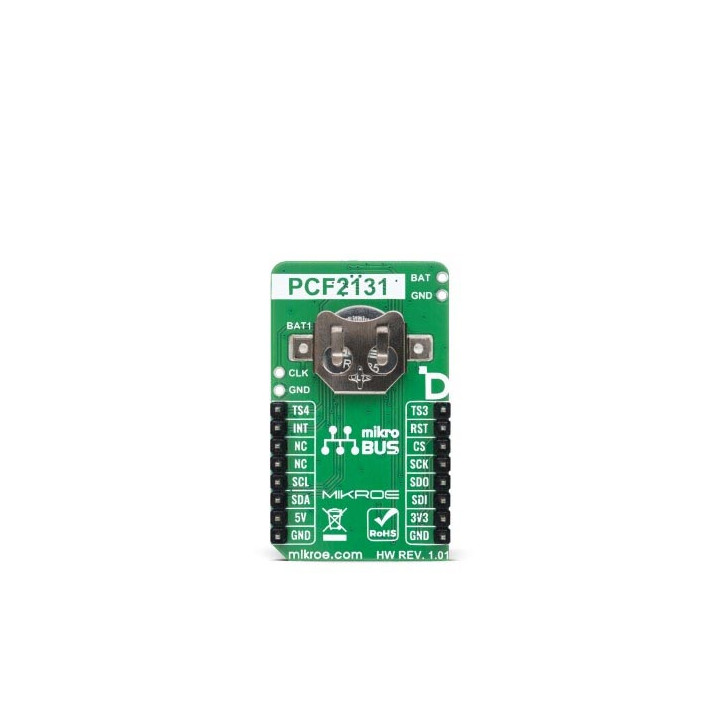

La carte intègre un sélecteur VBAT SEL permettant de choisir la source d’alimentation de secours du module RTC. Ce sélecteur autorise l’utilisation soit de la pile lithium intégrée, soit d’une alimentation externe de 3 V fournie via la broche BAT, située sur la partie supérieure gauche de la carte, assurant ainsi une continuité de fonctionnement et une gestion flexible de l’alimentation selon les exigences du système. RTC 25 Click intègre également une sortie d’onde carrée programmable disponible sur la broche CLK, permettant de générer des fréquences sélectionnables par l’utilisateur allant de 32,768 kHz (valeur par défaut) jusqu’à 1 Hz. Cette sortie peut servir de référence temporelle système, d’horloge auxiliaire pour microcontrôleur, de signal de commande pour des circuits à pompe de charge ou encore de source de calibration pour l’ajustement et la compensation du vieillissement des oscillateurs.

RTC 25 Click dispose aussi d’une fonction de timestamp activée via deux boutons poussoirs intégrés (TS1 et TS2) ainsi que deux entrées externes supplémentaires (TS3 et TS4), permettant au système de capturer des repères temporels précis associés à des événements spécifiques. Chaque entrée de timestamp prend en charge les interruptions, permettant au PCF2131 de notifier immédiatement le MCU hôte dès qu’un événement est détecté, garantissant qu’aucun événement critique ne soit manqué, même en mode basse consommation ou sans surveillance.

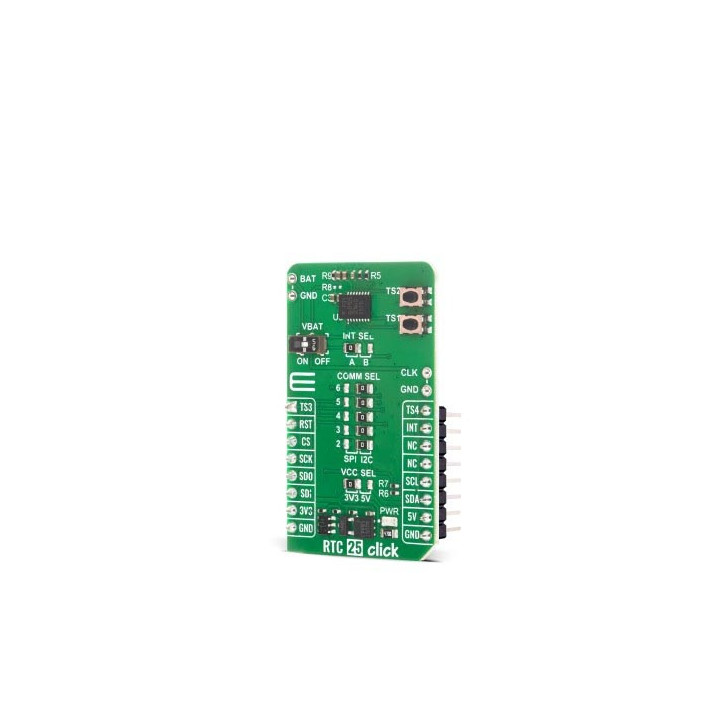

Le MCU hôte communique avec le PCF2131 via une interface SPI ou I²C, avec une fréquence maximale de 400 kHz pour l’I²C et de 6,5 Mbit/s pour le SPI. La sélection de l’interface se fait à l’aide des cavaliers CMS marqués COMM SEL. Il est important que tous les cavaliers soient positionnés du même côté, sous peine de rendre le Click board™ inopérant. Ce RTC dispose également d’un système d’interruptions basé sur deux sorties open-drain pouvant être routées vers la broche INT principale via le cavalier INT SEL, permettant aux développeurs de choisir quelle source d’interruption sera traitée par le MCU. Le PCF2131 prend en charge une interruption périodique programmable capable de générer une impulsion chaque seconde ou chaque minute, offrant un moyen simple de gérer le réveil du système, l’échantillonnage périodique de données ou des boucles de contrôle temporisées dans des applications basse consommation.

En complément, le composant intègre un watchdog (chien de garde) programmable qui génère une interruption si le système ne le réinitialise pas dans l’intervalle défini, assurant une récupération fiable en cas de défaut logiciel ou de blocage inattendu. Une fonction d’alarme avec capacité d’interruption est également disponible, permettant de planifier des réveils précis, des notifications temporisées ou des événements synchronisés basés sur l’horloge ou le calendrier.

Ce Click board™ peut fonctionner avec des niveaux logiques 3,3 V ou 5 V, sélectionnés via le cavalier VCC SEL. Ainsi, les MCU compatibles 3,3 V ou 5 V peuvent utiliser correctement les lignes de communication. Ce Click board™ est également fourni avec une bibliothèque contenant des fonctions simples à utiliser ainsi qu’un exemple de code servant de référence pour le développement ultérieur.

Caractéristiques du RTC 25 click :

• Type : RTC
• Modules embarqués : PCF2131 – RTC nano-consommation avec quartz intégré de NXP
• Interface : I²C, SPI
• Fonctionnalités : ClickID
• Compatibilité : mikroBUS™
• Tension d’entrée : 3,3 V ou 5 V, externe
• Dimensions : 42,9 × 25,4 mm
• Poids : 19 g
