Interface grove pour micro:bit

Interface grove pour micro:bit

GRLEX010
En cours d'approvisionnement
3,60 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


3,00 € HT

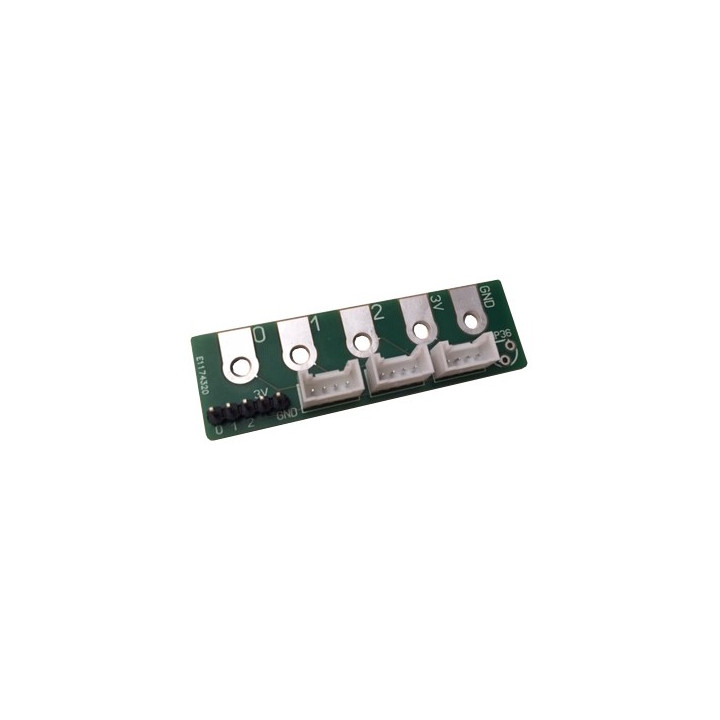

Cette petite platine livrée en kit vous permettra de relier jusqu'à 3 modules grove sur une carte micro:bit (à l'aide de cordons crocodiles optionnel). Un emplacement permet également l'utilisation d'un capteur de température optionnel.

La platine dispose de 3 connecteurs au format grove (reprenant les signaux des ports 0, 1 et 2 de la carte micro:bit) sur lesquels vous pourrez pourrez relier des modules d'interface grove. Bien que les connecteurs grove de la platine soient destinés à recevoir des modules Grove dotés d'une seule sortie, un des connecteur pourra accepter un module Grove dotés de 2 sorties (comme par exemple le module joystick X/Y).

Notez que seuls les modules Grove capables de fonctionner sous 3,3 V pourront êtres utilisé avec cette interface
(consultez ce lien pour avoir la liste complète
).

Afin de pouvoir être exploitée, il vous faudra également raccorder la platine sur une carte micro:bit au moyen de cordons à pinces crocodiles (nous proposons ces cordons en option en haut de la page à droite).



 Utilisation de la platine d'interface grove pour microbit



En plus des connecteurs Grove, les 3 ports 0, 1 et 2 de la carte micro:bit sont repris sur un petit connecteur mâle au pas de 2.54 mm. Vous pourrez donc également utiliser ce connecteur en association avec des straps mâle/femelles pour relier les ports 0, 1 et 2 de la carte micro:bit sur une plaque de développement sans soudure (type breadboard).

A noter enfin la présence d'un emplacement sur lequel vous pourrez souder un capteur de température à sortie analogique optionnel de type TMP36 (lequel est proposé en option en haut de la page). Ce capteur fourni une sortie de tension qui est linéairement proportionnelle à la température ambiante. Il ne nécessite aucun étalonnage particulier et dispose d'une précision typiques de ± 1 °C à + 25 °C et de ± 2 ° C sur la plage de températures de -40 °C à + 125 ° C. La sortie de ce capteur est reliée au port 2 de la carte micro:bit.


Utilisation du capteur TMP36
Une fois le capteur soudé à l'emplacement prévu à cet effet, il vous suffira d'ouvrir l'éditeur Python destiné à la carte Micro:bit et de saisir le code suivant:

from microbit import *
while True:
    raw = pin2.read_analog() * (3000 / 1023.0)
    temp_C = ((raw - 100.0) / 10) - 40.0
    print(round(temp_C,3))
    sleep(1000)

Pensez à cliquer sur le bouton "Open Serial" après avoir chargé le programme dans la carte micro:bit pour que les valeurs des températures s'affichent dans le moniteur de l'éditeur.
