Interface RS232 Isolator click - ADM3252E - Interface RS-232 isolée mikroBUS
Dont 0,04 € d'eco-participation déjà incluse dans le prix
Ce module click board est un double tranceiver RS232 avec isolation galvanique. La communication série s'effectue au travers d'un circuit intégré d'isolation spécialisé (ADM3252E) basé sur la technologie iCoupler® d'Analog Devices.

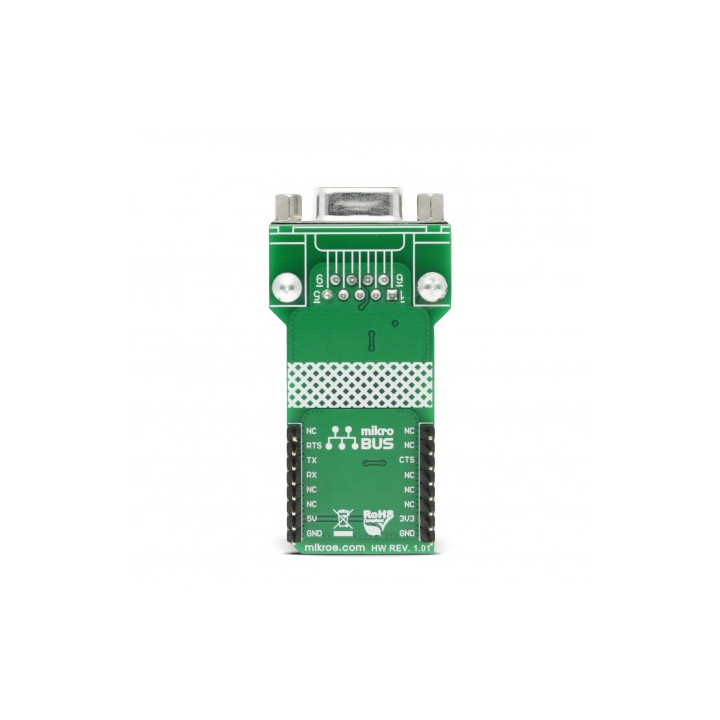

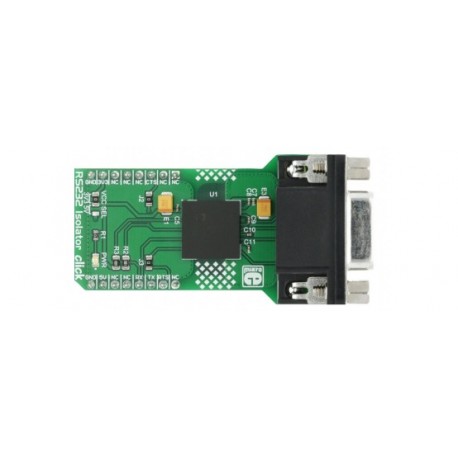

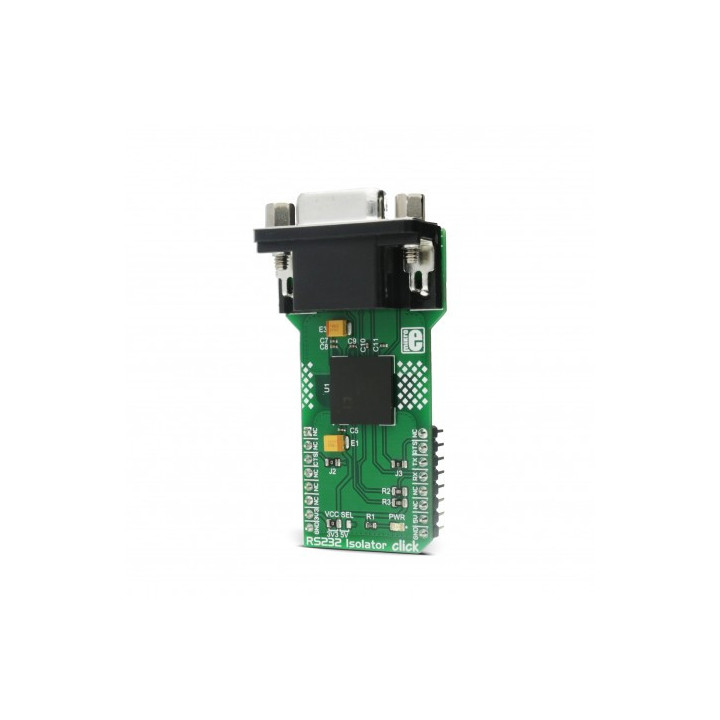

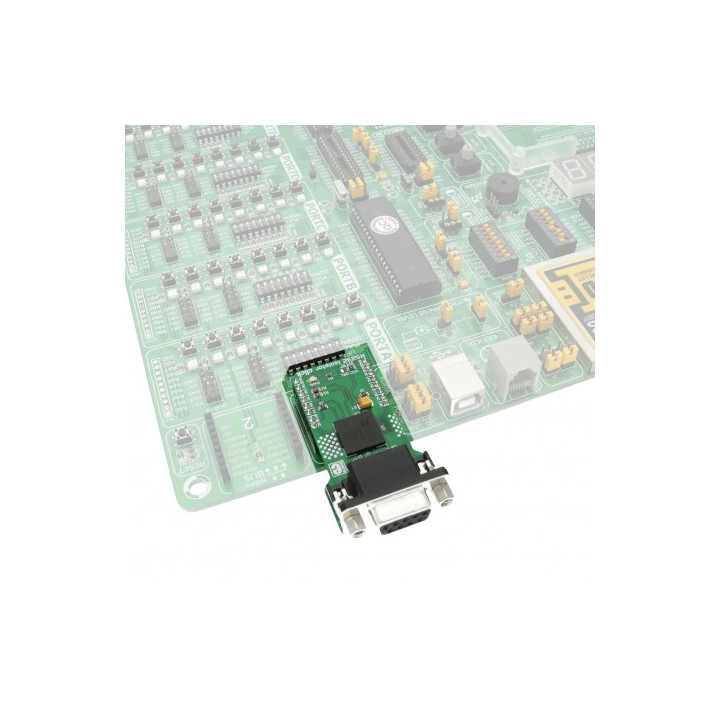

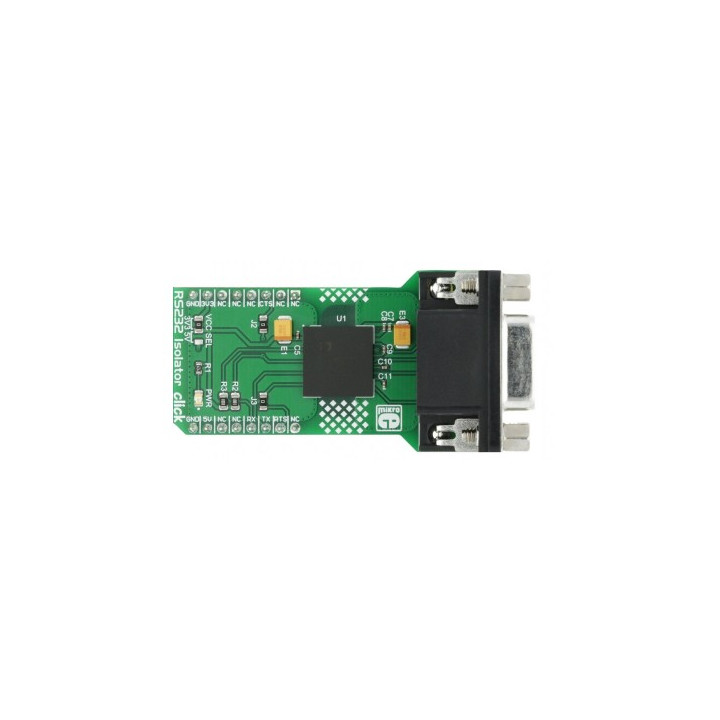

Le RS232 Isolator Click (MIKROE-2864) est un module d'interface au format mikroBUS Add-on Board qui permet d'ajouter un port RS-232 avec isolation galvanique complète à tout système embarqué équipé d'un socket mikroBUS™. Basé sur l'ADM3252E d'Analog Devices, il intègre en un seul composant le transceiver RS-232, les quatre canaux d'isolation iCoupler® et le convertisseur DC-DC isolé isoPower™ — une protection 2,5 kV sans alimentation externe, prête à l'emploi dès l'insertion dans le socket.

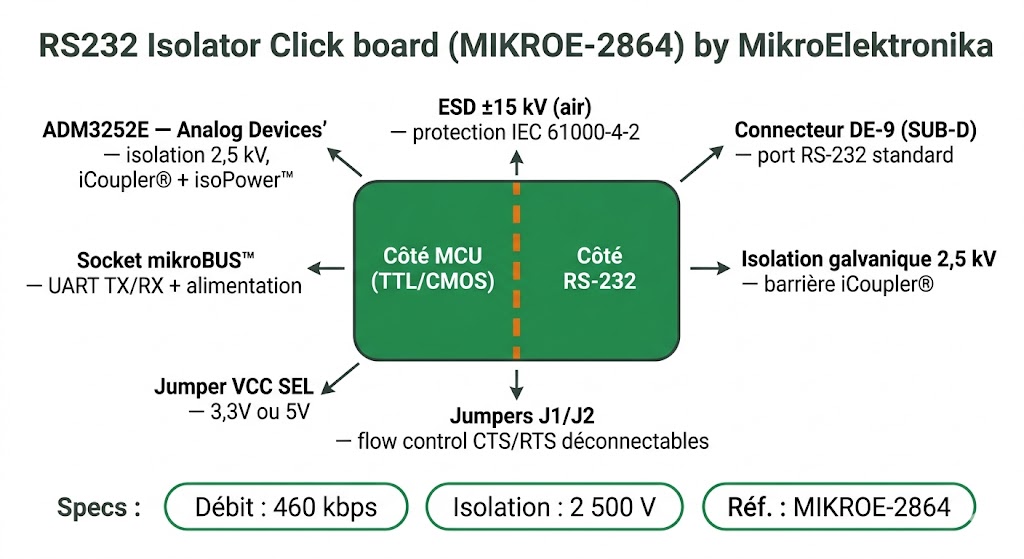

Schéma des composants clés du RS232 Isolator Click : barrière iCoupler®, transceiver ADM3252E, connecteur DE-9 et socket mikroBUS™
Pourquoi choisir le RS232 Isolator Click pour votre projet ?
La plupart des modules RS-232 font la conversion de niveaux logiques — mais sans isolation électrique. Le RS232 Isolator Click va beaucoup plus loin : il place une barrière galvanique de 2,5 kV entre le MCU et le bus RS-232. Concrètement, cela signifie que les potentiels de masse côté MCU et côté équipement RS-232 sont électriquement séparés. Résultat : les boucles de masse disparaissent, les tensions de mode commun induites par le câblage industriel ne passent plus, et les décharges électrostatiques jusqu'à ±15kV sont absorbées sans dommage.
La technologie iCoupler® d'Analog Devices utilise des transformateurs à l'échelle du chip pour coupler magnétiquement les signaux numériques à travers la barrière — sans optocoupler, sans dégradation du débit avec la température. Et la technologie isoPower™ intègre directement dans le même circuit un convertisseur DC-DC isolé qui génère toutes les tensions nécessaires côté RS-232 à partir de l'alimentation MCU (3,3V ou 5V). Pas d'alimentation secondaire à prévoir, pas de composants passifs externes — le module est complet.
Ce Click est particulièrement adapté aux environnements industriels bruités, aux applications médicales où la sécurité électrique est critique, aux équipements de terrain exposés aux manipulations fréquentes de câbles RS-232, et à toute situation où une masse flottante côté RS-232 est nécessaire pour garantir l'intégrité des données ou la sécurité des personnes. Comme pour tous les modules MikroElektronika, il est livré assemblé et testé.
Spécifications techniques
Le composant central est l'ADM3252E (Analog Devices), un transceiver RS-232 double canal entièrement isolé. Il intègre quatre éléments d'isolation galvanique iCoupler®, un convertisseur DC-DC isoPower™, deux drivers RS-232 et deux receivers RS-232. La tension d'isolement est de 2,5 kV. La plage de tension d'alimentation va de 3,0 V à 5,5 V, sélectionnable via le jumper SMD VCC SEL.
Le débit maximal est de 460 kbps. La protection ESD : ±8kV en décharge par contact, ±15kV en décharge par air, sur les broches RINx et TOUTx. L'immunité aux transitoires de mode commun atteint >25 kV/µs. Quatre condensateurs externes de 0,1 µF servent aux pompes de charge du convertisseur isoPower. La plage de température de fonctionnement est de -40°C à +85°C — grade industriel.

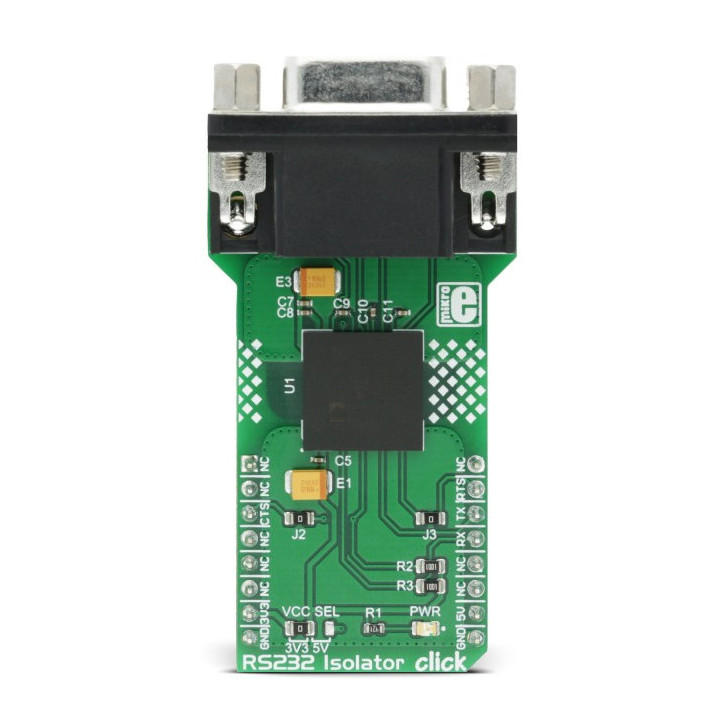

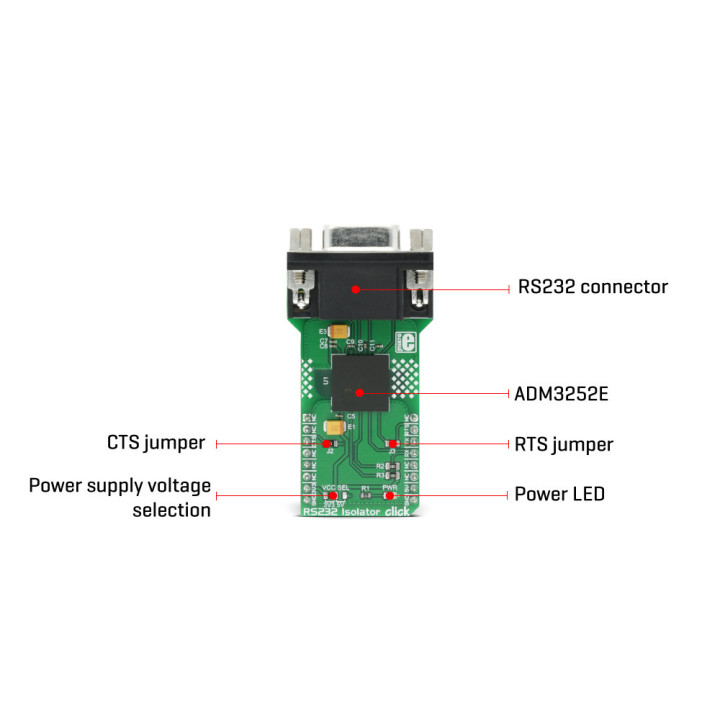

Les deux canaux sont utilisés respectivement pour les données UART (TX/RX, routés sur les broches UART du socket mikroBUS™) et pour le flow control matériel (CTS/RTS). Les jumpers J1 et J2, soudés par défaut, permettent de déconnecter les lignes CTS/RTS du mikroBUS lorsque le flow control n'est pas requis — il suffit de les dessouder. Le connecteur DE-9 (SUB-D 9 broches) assure la connexion côté RS-232.
Prise en main et utilisation
La mise en route ne requiert aucun composant externe. Le RS232 Isolator Click s'insère dans un socket mikroBUS™, le jumper VCC SEL est positionné selon la tension logique du MCU hôte (3,3V ou 5V), et le module est opérationnel. Le convertisseur DC-DC isoPower™ génère lui-même les tensions nécessaires côté RS-232 — pas d'alimentation séparée à brancher. Les jumpers J1/J2 sont soudés par défaut : les lignes CTS/RTS sont actives. Si votre application n'utilise pas le flow control, déssoudez-les pour libérer ces broches GPIO.
La librairie mikroSDK est disponible depuis le Package Manager de NECTO Studio (méthode recommandée), sur LibStock™ et sur le GitHub MIKROE. Elle expose des fonctions dédiées : configuration de l'état RTS, lecture de l'état CTS, envoi de commandes. L'exemple fourni lit et traite les données reçues sur le bus RS-232. Compatible avec tous les compilateurs MikroElektronika et les cartes Clicker, EasyMx, Fusion for ARM et Fusion for PIC.
Pour quels projets utiliser le RS232 Isolator Click ?
Ce module s'impose dès que la robustesse électrique d'une liaison RS-232 est en jeu. Voici les cas d'usage typiques.
Machines industrielles et automates en environnement bruité
Variateurs de fréquence, servomoteurs, automates en armoire électrique — ces équipements génèrent des perturbations électromagnétiques et des différences de potentiel de masse importantes. Le RS232 Isolator Click protège le MCU et garantit l'intégrité des données même dans ces conditions, là où un module non isolé provoquerait des erreurs de trame ou des destructions d'entrées.
Équipements médicaux et applications à sécurité électrique critique
En médecine et dans les applications où un opérateur peut toucher simultanément l'équipement et le câble RS-232, l'isolation galvanique est une exigence de sécurité. Le niveau d'isolement de 2,5 kV de l'ADM3252E répond aux exigences des normes sectorielles pour les interfaces série isolées.
Réseaux de terrain et équipements de télécommunication industrielle
Les ports de diagnostic et de configuration des équipements télécoms, les passerelles de protocole et les routeurs industriels utilisent souvent des interfaces RS-232 isolées pour éviter les boucles de masse entre équipements raccordés sur des alimentations différentes. L'immunité aux transitoires de mode commun (>25 kV/µs) est ici déterminante.
Instruments de mesure scientifiques
Oscilloscopes, analyseurs, systèmes d'acquisition — beaucoup disposent d'un port RS-232 de configuration ou d'export de données. Dans un rack instrumenté, les différences de potentiel entre chassis peuvent corrompre les données. L'isolation galvanique du RS232 Isolator Click élimine ce problème à la source.
Terrain et environnements exposés aux ESD
Lors des connexions/déconnexions fréquentes de câbles RS-232 sur du matériel de terrain (compteurs, capteurs, terminaux portables), les décharges électrostatiques sont inévitables. Avec une protection ±15kV en décharge par air, ce module absorbe ces événements sans dommage — une robustesse qu'aucun module RS-232 standard ne peut offrir.
Prototypage embarqué industriel
Pour les équipes R&D qui développent des cartes destinées à l'industrie, le RS232 Isolator Click offre une solution de prototypage rapide sur socket mikroBUS™ avec les mêmes performances d'isolation que la production finale — idéal pour valider une architecture avant le PCB définitif.
Compatibilité et écosystème
Le RS232 Isolator Click est compatible avec toutes les cartes équipées d'un socket mikroBUS™ standard : familles Clicker 2, EasyMx Pro v7, Fusion for ARM v8 et Fusion for PIC v8, et l'ensemble des cartes de développement MikroElektronika. Sa compatibilité avec les plateformes tierces via shield d'adaptation est détaillée dans la section suivante.
Côté RS-232, le connecteur DE-9 se raccorde directement aux équipements et câbles standard. Grâce à l'isolation galvanique, les contraintes habituelles sur la longueur de câble et la qualité de la masse sont considérablement atténuées — les boucles de masse n'ont plus d'effet sur la liaison. La librairie mikroSDK est disponible sur NECTO Studio Package Manager, LibStock et le dépôt GitHub MIKROE.
Utilisation avec Arduino, Raspberry Pi, micro:bit et Teensy
Le RS232 Isolator Click n'est pas réservé aux cartes équipées d'un socket mikroBUS™ natif. Grâce à un shield d'adaptation dédié, ce module Click Board™ devient compatible avec les plateformes maker et éducatives les plus courantes.
Les cartes Arduino UNO et Arduino Mega 2560, le Teensy et le Raspberry Pi peuvent ainsi piloter ce module. Le RS232 Isolator Click fonctionnant en 3,3V ou 5V, la carte micro:bit est également compatible en position 3,3V. Le shield d'adaptation s'intercale entre la carte hôte et le Click Board™ — sans aucune modification matérielle.

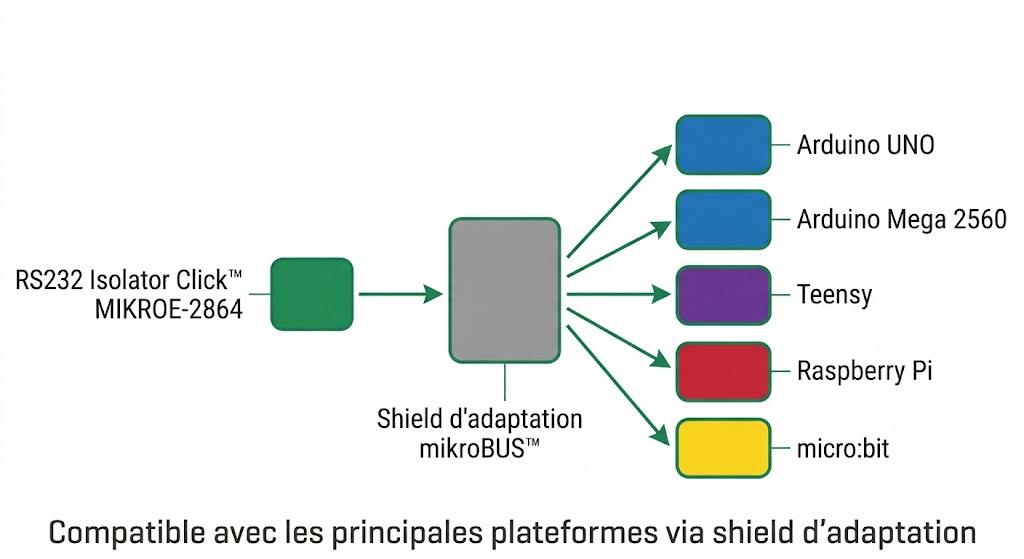

Le RS232 Isolator Click utilisable avec Arduino, Raspberry Pi, micro:bit et Teensy via un shield d'adaptation mikroBUS™
Tutoriels et ressources pour démarrer
Page produit officielle et librairie RS232 Isolator Click
La page produit sur mikroe.com présente le fonctionnement complet du RS232 Isolator Click, le pinout mikroBUS™, et donne accès à la librairie mikroSDK via le Package Manager de NECTO Studio. La librairie expose les fonctions de configuration RTS, de lecture CTS et d'envoi de commandes. L'exemple fourni lit et traite les données reçues, et peut fonctionner en mode émetteur ou récepteur selon la configuration.
Voir la page produit et les ressources sur mikroe.com
EmbeddedWiki — Exemple RS232 Isolator Click avec Arduino Mega 2560
EmbeddedWiki propose un guide complet illustrant la mise en œuvre du RS232 Isolator Click sur une carte Arduino Mega 2560 via NECTO Studio. Le tutoriel couvre la configuration du socket mikroBUS™, le paramétrage de la librairie, et la surveillance des données en mode debug. Un point d'entrée utile pour les projets Arduino qui ont besoin d'une interface RS-232 industriellement isolée.
Voir le tutoriel Arduino Mega sur EmbeddedWiki
Résumé des caractéristiques techniques
- Circuit principal : ADM3252E — Analog Devices, transceiver RS-232 double canal isolé
- Technologie d'isolation : iCoupler® (4 canaux magnétiques) + isoPower™ (DC-DC isolé intégré)
- Tension d'isolement : 2,5 kV (testé ≥ 3000 V rms / 1s selon UL 1577)
- Interface hôte : UART TX/RX via socket mikroBUS™
- Flow control : CTS/RTS via jumpers J1/J2 (soudés par défaut, déconnectables)
- Protocole cible : RS-232 / EIA/TIA-232E / ITU-T V.28
- Débit maximal : 460 kbps
- Tension d'alimentation : 3,0V à 5,5V — sélection 3,3V/5V via jumper VCC SEL
- Protection ESD : ±8 kV contact, ±15 kV air (broches RINx/TOUTx)
- Immunité transitoires mode commun : >25 kV/µs
- Température de fonctionnement : -40°C à +85°C (grade industriel)
- Connecteur RS-232 : DE-9 (SUB-D 9 broches)
- Package IC : CSP_BGA 44-ball
- Format : mikroBUS™ Add-on Board (Click board™)
- Librairie : mikroSDK compliant — NECTO Studio / LibStock / GitHub MIKROE
- Référence fabricant : MIKROE-2864
- Fabricant : MikroElektronika
Questions fréquentes
Qu'est-ce que l'isolation galvanique et pourquoi en ai-je besoin ?
L'isolation galvanique sépare électriquement deux circuits tout en permettant le transfert de signaux ou d'énergie. Sur une liaison RS-232, elle supprime les boucles de masse (différences de potentiel entre équipements distants), élimine les perturbations de mode commun induites par le câblage industriel, et protège le MCU contre les surtensions et décharges électrostatiques côté RS-232. Elle est indispensable dans les environnements industriels, médicaux, ou partout où les équipements sont sur des alimentations séparées.
Quelle différence entre le RS232 Isolator Click et un RS232 Click standard ?
Un RS232 Click standard (comme le MIKROE-1582 avec MAX3232) fait uniquement la conversion de niveaux TTL↔RS-232. Le RS232 Isolator Click ajoute une barrière galvanique complète de 2,5 kV entre les deux côtés, intégrant l'isolation des signaux (iCoupler®) et l'alimentation isolée (isoPower™). Le surcoût électronique est notable, mais il est justifié dès que l'intégrité des données ou la sécurité électrique sont en jeu.
Le module nécessite-t-il une alimentation séparée côté RS-232 ?
Non, c'est l'un des avantages majeurs de l'ADM3252E. La technologie isoPower™ intègre un convertisseur DC-DC isolé qui génère les tensions nécessaires côté RS-232 à partir de l'alimentation MCU (3,3V ou 5V via mikroBUS™). Aucune source d'alimentation externe n'est requise.
Comment désactiver le flow control CTS/RTS ?
Les jumpers J1 et J2 sont soudés par défaut sur la carte — les lignes CTS et RTS sont donc actives. Pour les désactiver et libérer les broches GPIO correspondantes, il suffit de dessouder ces deux jumpers SMD. L'opération ne nécessite qu'un fer à souder et ne demande aucun remplacement de composant.
La technologie iCoupler® est-elle meilleure que les optocouplers classiques ?
Sur plusieurs points, oui. Les optocouplers sont sensibles à la température (dégradation du CTR), ont une bande passante limitée et un temps de propagation variable. L'iCoupler® d'Analog Devices utilise des transformateurs magnétiques à l'échelle du chip : le débit ne se dégrade pas avec la température, la latence est stable, et la consommation est nettement inférieure à puissance égale.
Où trouver la librairie et les exemples de code ?
La librairie mikroSDK est disponible via le Package Manager de NECTO Studio (méthode recommandée), sur LibStock™ et sur le GitHub officiel MIKROE. Elle est compatible avec les compilateurs MikroElektronika mikro C, mikro Basic et mikro Pascal, ainsi qu'avec NECTO Studio pour les projets mikroSDK 2.0.
Notes d'applications Lextronic
Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Téléchargez également les fichiers sources de ces notes d'applications
Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.
En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).

Ces différents TP sont composés: d'une documentation technique, des programmes Arduino™, des schémas (sous Proteus) et des corrigés
