Clefs à pompe avec Interrupteur unipolaire Images
Clefs à pompe avec Interrupteur unipolaire

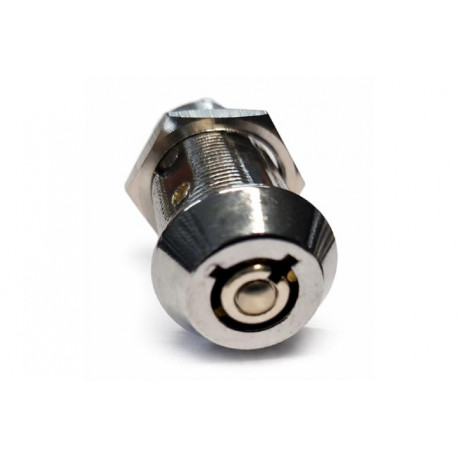

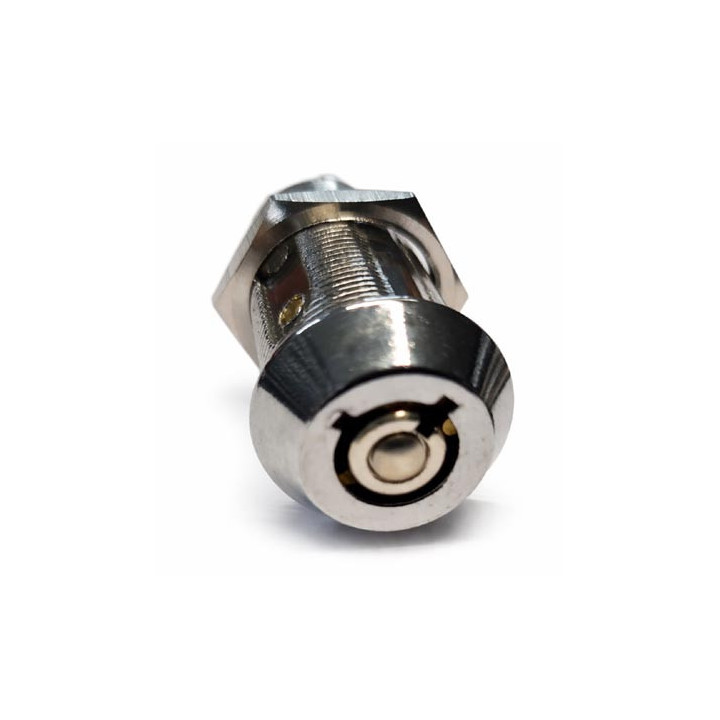

Interrupteur unipolaire à clefs à pompe (2 positions : Marche et Arrêt). Diamètre perçage Ø 19mm - Contact inverseur - 4 clefs livrées
Prix :
39,90 €
TTC
Cette serrure à clefs à pompe intègre un microcupteur (dont les 3 picots à souder sont accessibles en face arrière) et qui est actionné par le mécanisme de la clef et offre un contact unipolaire M/A inverseur (la clef peut-être retirée dans les 2 positions). Livrée avec 4 clefs à pompe.
- Type : M/A à 2 positions
- La clef peut-être retirée dans les 2 positions
- Longueur serrure: 39 mm
- Dimension tête (conique): Ø 22,2 x 5,5 mm

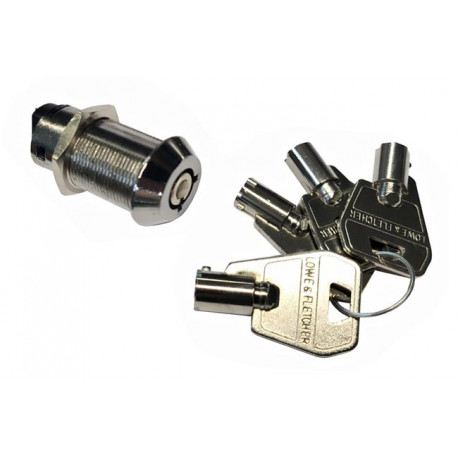

- Livré avec 4 clefs à pompe
- Diamètre de perçage: Ø 19 mm
- Epaisseur maxi du panneau: 12 mm
- Fixation par écrou (livré)

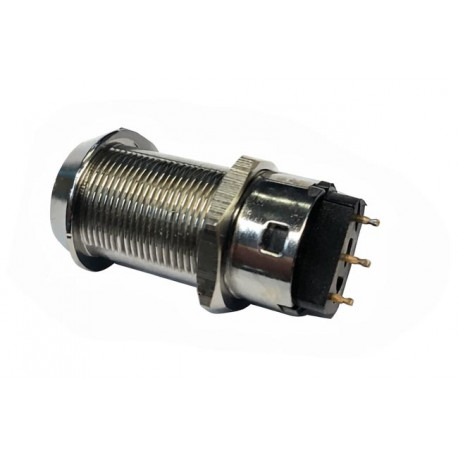

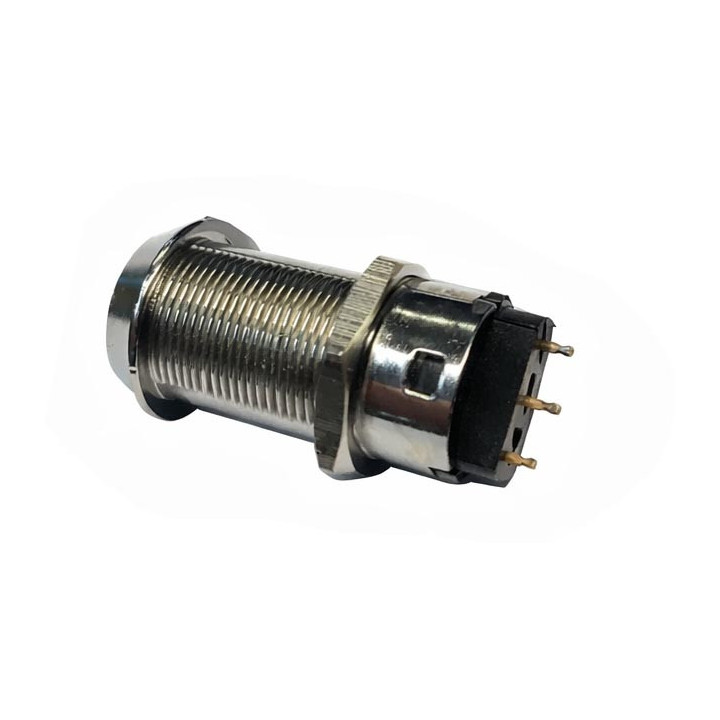

- Contact inverseurs (3 picots à souder COM/NF/NO au dos)
- Pouvoir de coupure max. : 30 Vcc / 100 mA
Important : cette interrupteur à clef intègre un microrupteurs (appelé aussi microswitch) qui est actionné par le mécanisme de la clef. Veiller à ne pas faire tomber la serrure pour ne pas endommager ce mécanisme et rentre la serrure non fonctionnelle !!
Brochage des contacts du microrupteur:
L'une des extrémité est le contact commun (COM), l'autre extrémité est soit le contact normalement fermé (NC) ou normalement ouvert (NO) suivant la position de la clef.
Si vous avez besoin d'un contact inverseur le picot centrale pourra être utilisé et sera soit un contact normalement ouvert (NO) ou normalement fermé (NC) également suivant la position de la clef.
